Metz Connect 1103160522 Bewakingsrelais 230 V/AC (max) 2x wisselcontact 1 stuk(s) kopen ? Conrad Electronic

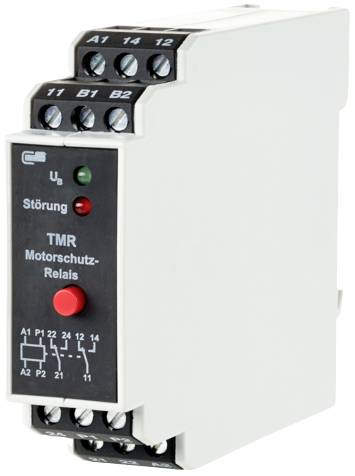

Motorbeveiliginingsrelais met schroefklemmen en LED's voor spanning- en storingsweergave. Geschikt voor de bescherming van elektromotoren.

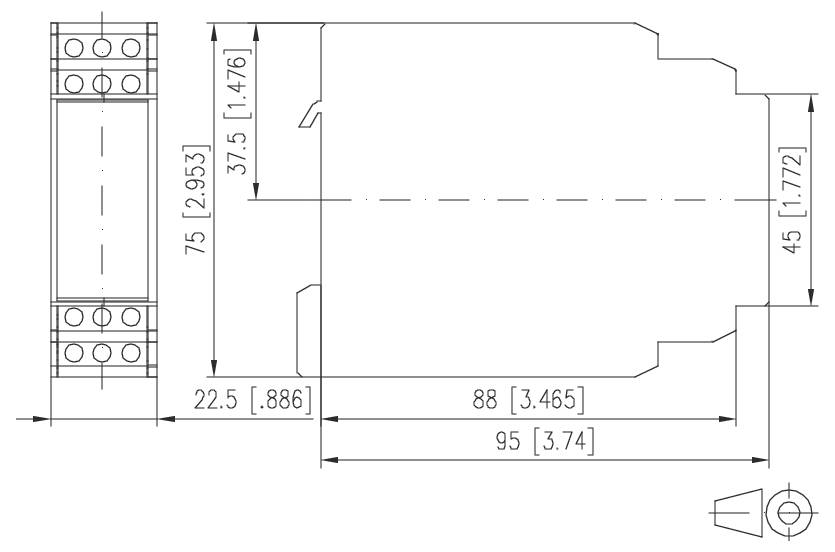

Technische getekende tekening van een mechanisch onderdeel, met zij- en vooraanzichten met afmetingen in millimeters en inches.

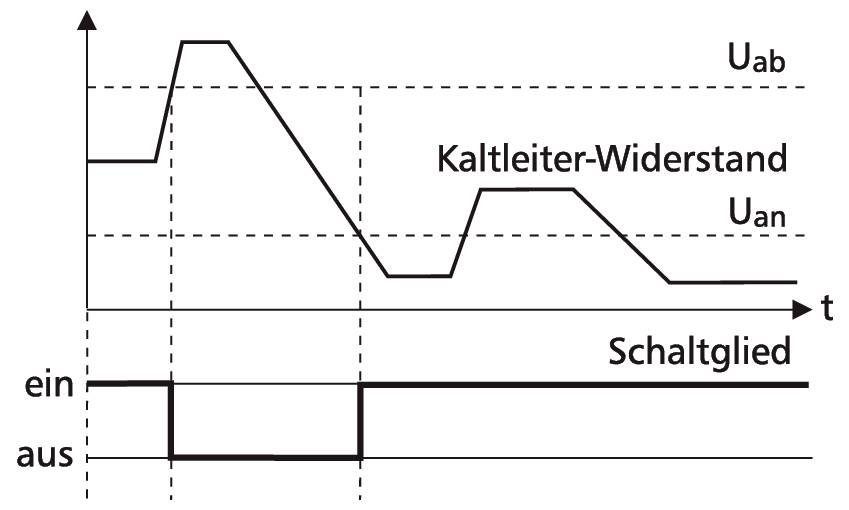

Diagram van de PTC-weerstand: Verloop van Uab en Uan over de tijd t met schakelaar in/uit; spanning stijgt, daalt en schakelt tussen twee niveaus.

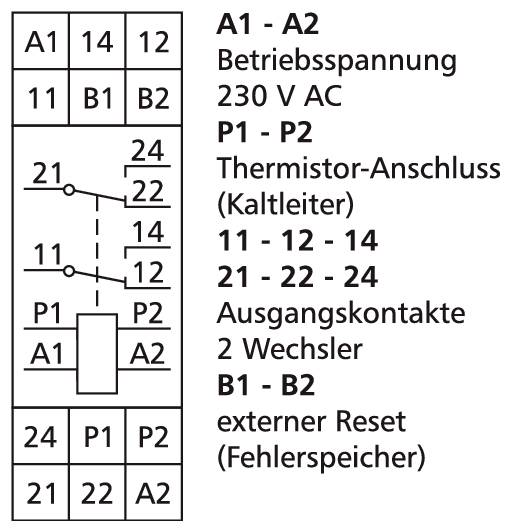

Schakelschema van een relaismodule: Bedrijfsspanning 230 V AC, thermistorverbinding P1-P2, twee wisselcontacten 11-12-14 en 21-22-24, externe reset B1-B2.

1/4

Soortnaam

Bewakingsrelais

Functies

Koudeleidingbewaking

Max. voedingsspanning

230 V/AC

Contactsoort

2x wisselcontact

Schakelspanning (max.)

230 V/AC

Datasheet (PDF)

Onbekende levertijd

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 44,62 / Stuk)

€ 44,62

excl. btw

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Bewakingsrelais TMR-E12 met foutgeheugen, 230 V AC, 2 wisselcontacten

Highlights & Details

Meetrelais
Bewakingsrelais
Motorbeveiligingsbewaking
V-riembewaking
BTR Netcom

Technische specificaties

Product groep: Gebouwautomatisering
Product type: Fasebewakingsrelais
Kleur: veelkleurig
Beschermingsklasse (IP-code): IP40
Bedrijfstemperatuur min.: 0 °C
Bedrijfstemperatuur max.: 55 °C
Hoogte: 11.8 cm
Breedte: 4.6 cm
Diepte: 7.6 cm
Gewicht: 161 g
Hoogte verpakking: 0 mm
Breedte verpakking: 0 mm
Diepte verpakking: 0 mm
Gewicht verpakking: 0 kg
Gewicht van het pakket: 0

Soortnaam: Bewakingsrelais

Type: 1103160522

Functies: Koudeleidingbewaking

Bijzonderheden: Met testknop

Voedingsspanning: 230 V/AC

Max. voedingsspanning: 230 V/AC

Voedingsspanning: 230 V/AC (max)

: 2x wisselcontact

Schakelspanning (max.): 230 V/AC

Aansluiting: Schroefklem

: IP40

Min. temperatuur: 0 °C

Max. temperatuur: +55 °C

Breedte: 22.50 mm

Hoogte: 75 mm

Diepte: 95 mm

Afm.: (b x h x d) 22.50 x 75 x 95 mm

Inhoud: 1 stuk(s)

Gewicht: 150 g

Kleur (specifiek): Grijs

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2860481 Metz Connect 1103160522 Bewakingsrelais 230 V/AC (max) 2x wisselcontact 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2860481 Metz Connect 1103160522 Bewakingsrelais 230 V/AC (max) 2x wisselcontact 1 stuk(s)

Omschrijving

Het thermistorrelais wordt als veiligheidsrelais voor motoren tegen thermische overbelasting (ontoelaatbare opwarming) gebruikt. Deze opwarming kan optreden door mechanische overbelasting op de as of bij het gebruik van de motor met ontoelaatbare spanningen. Als sensor wordt een koudgeleider (PTC) gebruikt, die zo mogelijk op het deel van de motor wordt geplaatst dat bij overbelasting het meest warm wordt (bijv. in motorwikkeling geïntegreerd). Het apparaat is ook te gebruiken bij motoren waarbij een thermoschakelaar is geïntegreerd. Geïntegreerd foutgeheugen met reset-toets aan de voorkant of aansluiting van een externe reset-toets (klemmen B1 - B2)., varianten: 230 V AC of 24 V AC/DC, 1 wisselcontact of 2 wisselcontacten.
