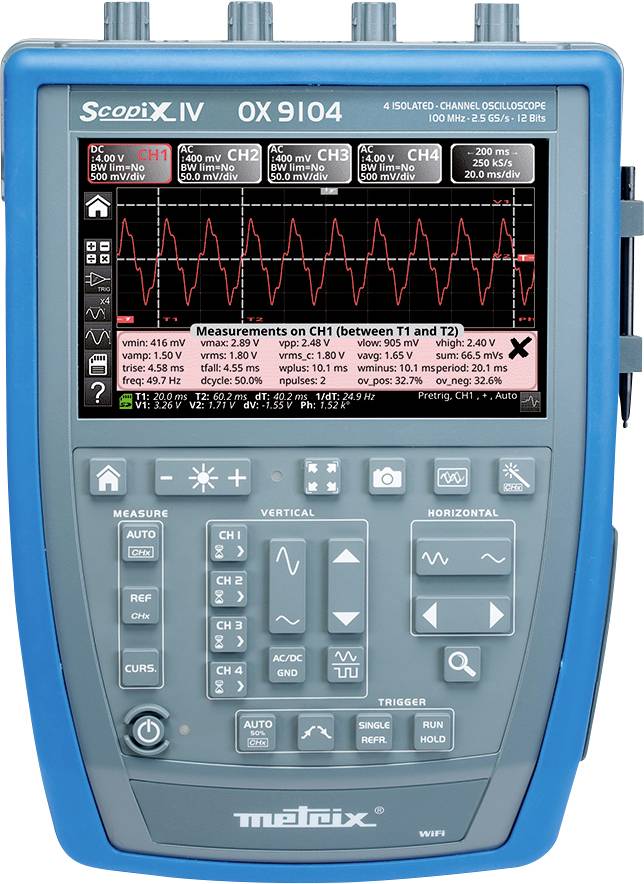

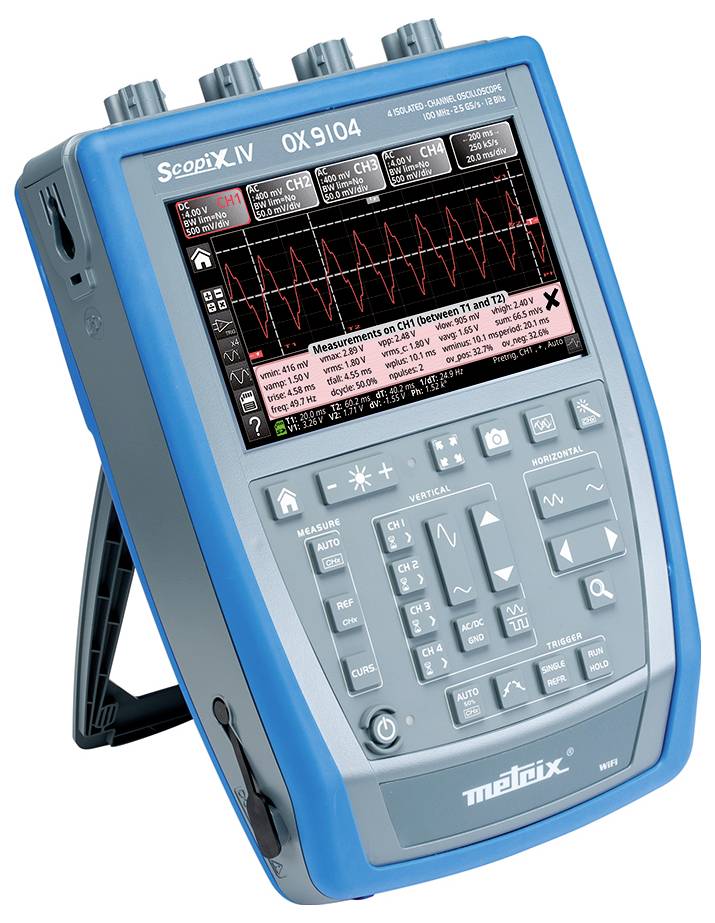

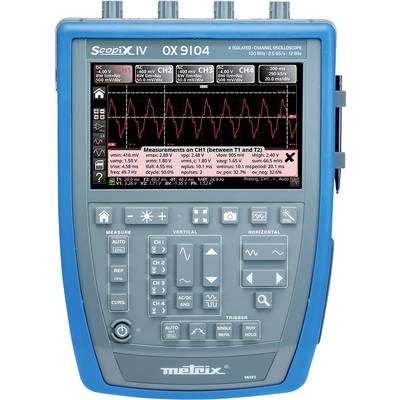

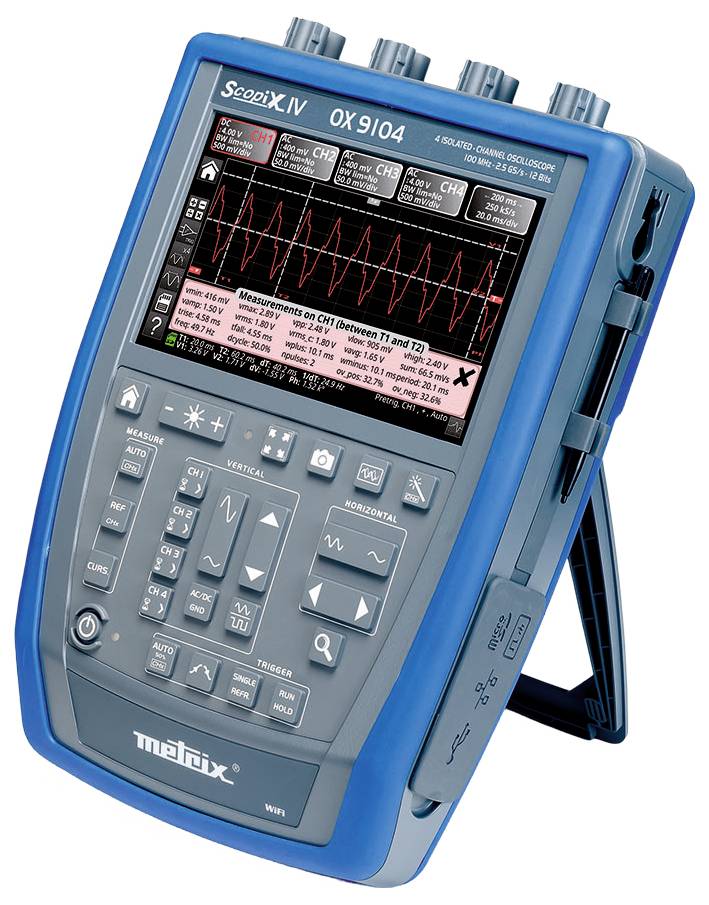

Metrix OX 9104 Digitale oscilloscoop 100 MHz 4-kanaals 2.5 GSa/s 100 kpts 12 Bit Digitaal geheugen (DSO), Handapparaat,
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 4.751,24 / Stuk)
€ 4.751,24
excl. btw
& Gratis verzending*
Inclusief 14 dagen retourrecht
Highlights & Details
Draagbare oscilloscoop OX9104 met geïsoleerde kanalen
- Te gebruiken als oscilloscoop, multimeter, FFT-analysator, harmonischenanalysator en recorder en geeft de opgeslagen gegevens via het beeldscherm weer

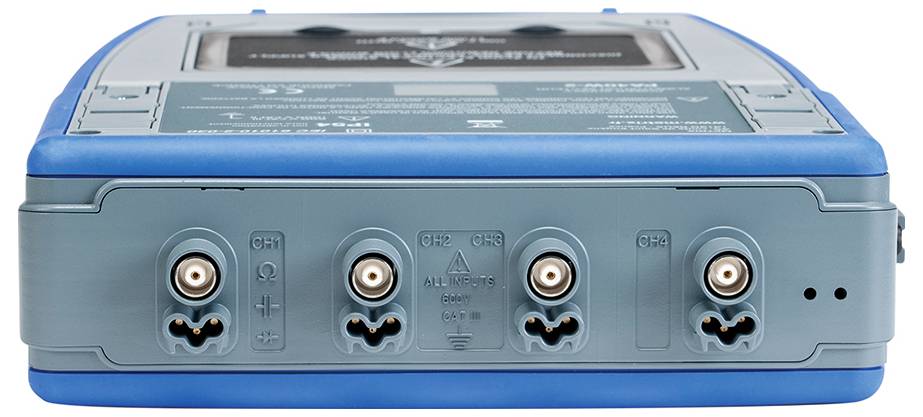

- Echt ten opzichte van elkaar en van massa geïsoleerde kanalen
- Ultramoderne vormgeving en high tech-uitvoering
- Optimaliseren van alle kenmerken: connectiviteit, opslag en functies
- Beste METRIX-knowhow in alle functies: bandbreedte, sampling, opslaan ...
Technische specificaties
- Soortnaam
Digitale oscilloscoop
- Bandbreedte
100 MHz
- Samplingrate/kanaal
2.5 GSa/s
- Resolutie
12 Bit
- Beeldschermgrootte
7 inch
- Bijzonderheden
Digitaal geheugen (DSO)
Handapparaat
Multimeterfuncties
Spectrumanalyzer
- Aantal analoge ingangen (max.)
4
Fabrieksstandaard (zonder certificaat)
- Meetcategorie
CAT III 600 V
CAT II 1000 V
- Ingangsimpedantie
1 MΩ
- Ingangsspanning
600 V/50 - 400 Hz
- Voedingsspanning
98-264 V / 50-60 Hz
- Afm.
(l x b x h) 66.2 x 292.5 x 210.6 mm
- Gewicht
2100 g
- Scherm
800x480 Pixel
- Breedte
292.5 mm
- Hoogte
210.6 mm
66.2 mm
- Interfaces
USB
MicroSD-schacht
LAN
- Geheugendiepte/kanaal
100 kpts
- Type
OX 9104
Documenten en downloads
Datablad
Datablad 1666174 Metrix OX 9104 Digitale oscilloscoop 100 MHz 4-kanaals 2.5 GSa/s 100 kpts 12 Bit Digitaal geheugen (DSO), Handapparaat,
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 1666174 Metrix OX 9104 Digitale oscilloscoop 100 MHz 4-kanaals 2.5 GSa/s 100 kpts 12 Bit Digitaal geheugen (DSO), Handapparaat,
Omschrijving

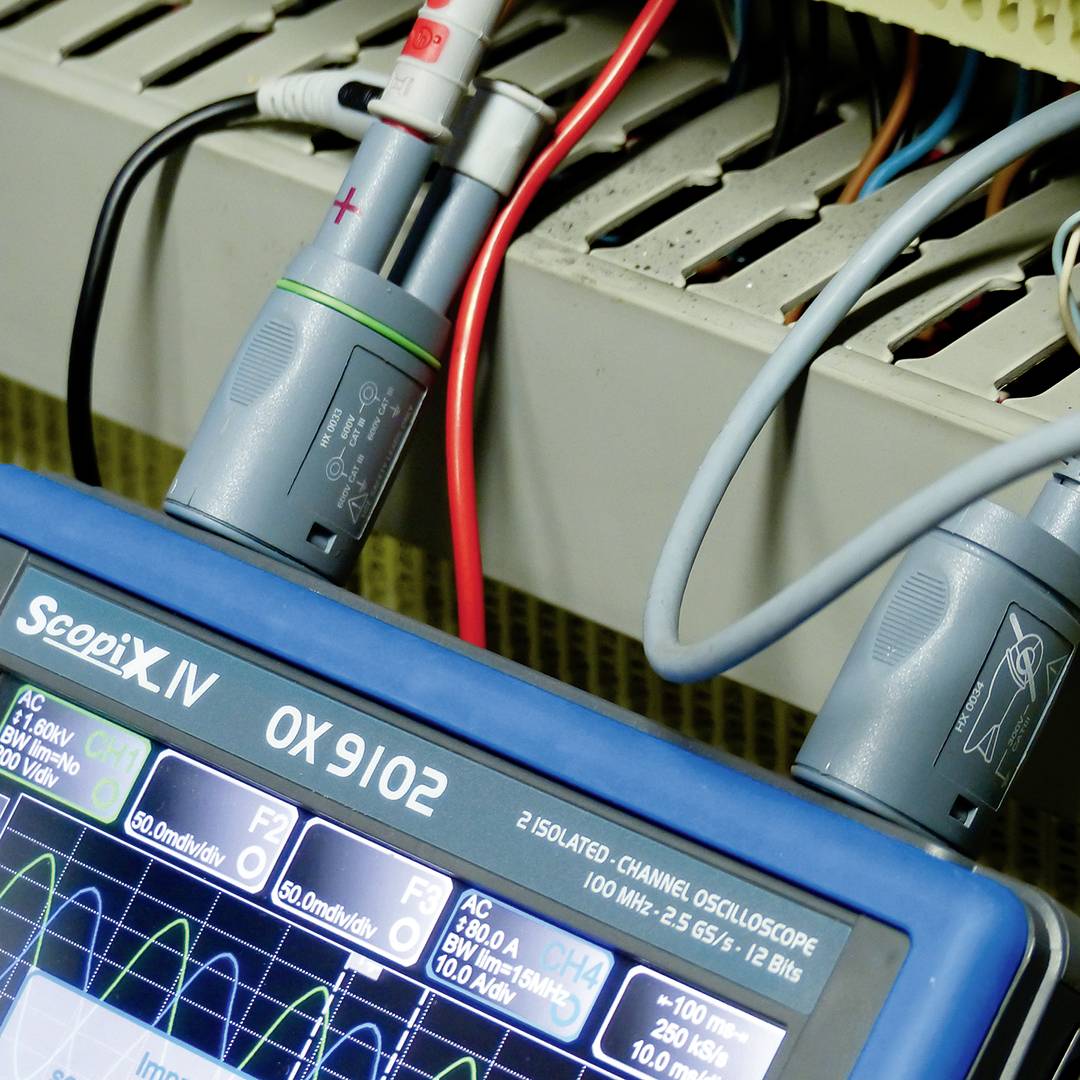

De SCOPIX IV-serie van Metrix biedt 5 instrumenten in één apparaat: oscilloscoop, multimeter, FFT-analysator, harmonischenanalysator en recorder.De gebruikersvriendelijkheid van de draagbare SCOPIX IV-oscilloscopen zorgt voor eenvoudig gebruik van de apparaten.De behuizing is extreem compact en de interne constructie van de SCOPIX IV maakt ruimtebesparende plaatsing van de hardware mogelijk.Het toetsenpaneel profiteert van de nieuwste in de autobouw beproefde technologieën.De serie biedt veel geavanceerde functies en verbeterde prestaties:
- hoofd-triggermogelijkheden en geavanceerde triggerfuncties zoals impulsbreedte, gebeurtenissentelling en trigger-delay
- uitgebreide automatische metingen met cursors voor nauwkeurige signaalanalyse
- MATH-functies voor elke weergegeven curve
- snelle Fourier-omzetting (FFT) in real time voor de spectrale analyse van de signalen in 4 kanalen
- harmonischenanalyse tot de 63e rang
- multimeterfunctie met TRMS-resultaten met 8000 digit met verschillende meetfuncties (incl. kabelmeting)
- recorder-functie met hoge registratiefrequentie voor het registreren van de ontwikkeling van waarden in de multimeterfunctie
Extra praktisch: in de vier kanalen kunnen gelijktijdig golfvorm + FFT, golfvorm + XY en golfvorm + zoom worden weergegeven.De oscilloscopen kunnen door de 'Plug & Play'-Probix-accessoires voor een groot aantal andere functies worden uitgebreid.De SCOPIX IV bieden meerdere communicatie-interfaces: LAN ETHERNET, WIFI, USB, µSD-kaart.
- hoofd-triggermogelijkheden en geavanceerde triggerfuncties zoals impulsbreedte, gebeurtenissentelling en trigger-delay
- uitgebreide automatische metingen met cursors voor nauwkeurige signaalanalyse
- MATH-functies voor elke weergegeven curve
- snelle Fourier-omzetting (FFT) in real time voor de spectrale analyse van de signalen in 4 kanalen
- harmonischenanalyse tot de 63e rang
- multimeterfunctie met TRMS-resultaten met 8000 digit met verschillende meetfuncties (incl. kabelmeting)
- recorder-functie met hoge registratiefrequentie voor het registreren van de ontwikkeling van waarden in de multimeterfunctie
Extra praktisch: in de vier kanalen kunnen gelijktijdig golfvorm + FFT, golfvorm + XY en golfvorm + zoom worden weergegeven.De oscilloscopen kunnen door de 'Plug & Play'-Probix-accessoires voor een groot aantal andere functies worden uitgebreid.De SCOPIX IV bieden meerdere communicatie-interfaces: LAN ETHERNET, WIFI, USB, µSD-kaart.
Uitvoering
- Weergave van de kanalen en parameters

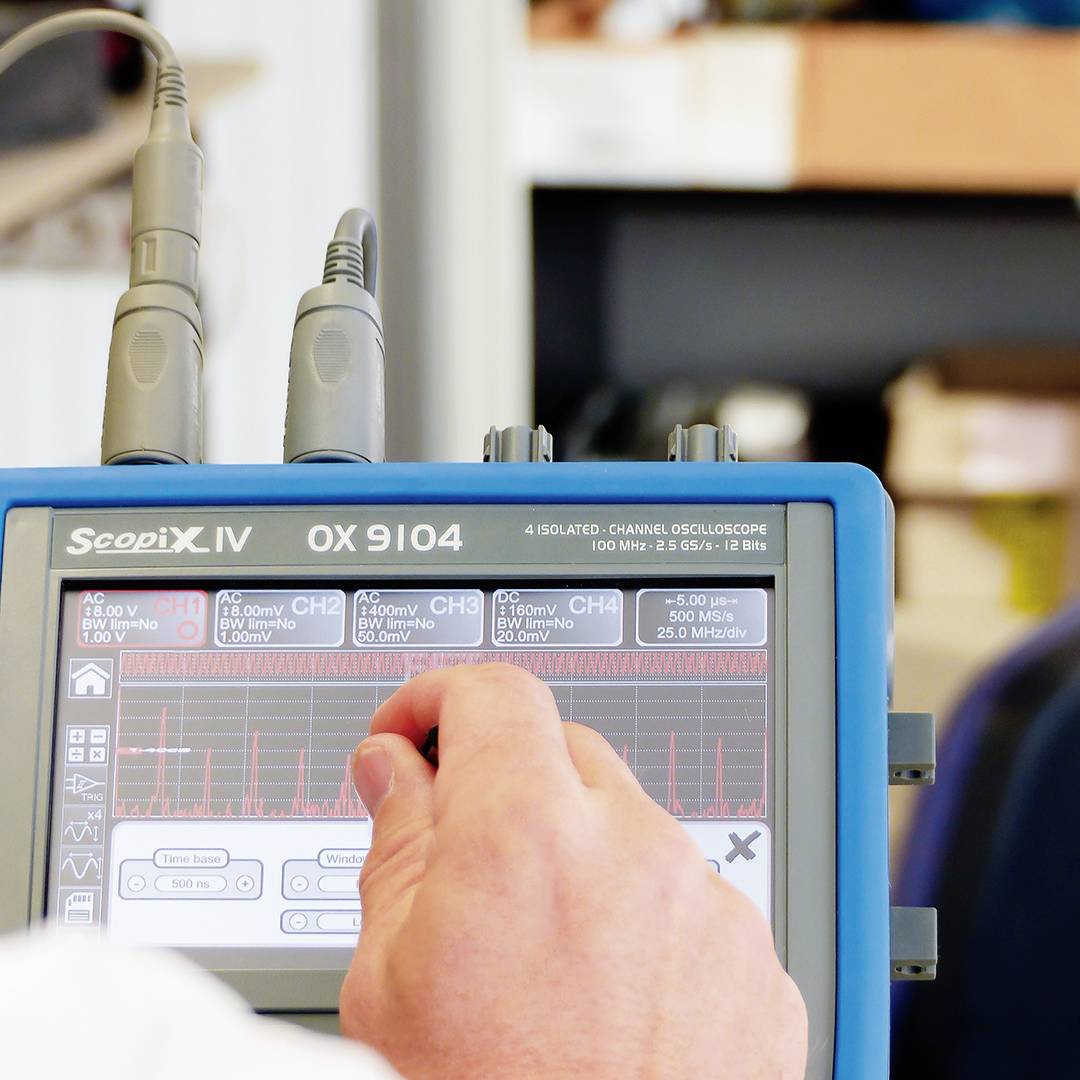

- Eenvoudige instellingen via touchscreen
- Instelbare draagriem
- Nieuw vormgegeven toetsenblok voor optimaal bedieningscomfort
- IP54 stof- en spatwaterdichte behuizing
- Gekleurde 7”-TFT-touchscreen WVGA
- Houder van de pen voor touchscreen
- Magische toets 'Autoset'
- Instellingen en configuratie in de directe toegang
- Meerdere communicatie-interfaces
- Directe zoom-instelling
Omvang van de levering
- 1x transporttas
- 1x netadapter/oplader PA40W 2 en 1 tweepolig EURO-netsnoer
- 1x accupack Li-ion
- 1x touchscreenpen
- 1x ethernetkabel
- 1x USB-kabel
- 2x veiligheidsmeetkabel (rood en zwart)
- 2x testpen Ø 4 mm (rood en zwart)
- 2x of 4x probe (afhankelijk van het model)
- 1x μSD-kaart (8 GB)
- 1x adapter USB/μSD
- 1x draagriem
- 1x PROBIX BANAAN
- 1x USB-installatiehandleiding op CD-ROM voor gebruik van de Scopenet-software voor gegevensexport
- 1x gebruiksaanwijzing als PDF-bestand op CD-ROM (in meer dan 5 talen)
- 1x beknopte gebruiksaanwijzing op papier
- 1x veiligheidsinformatieblad (20 talen)
