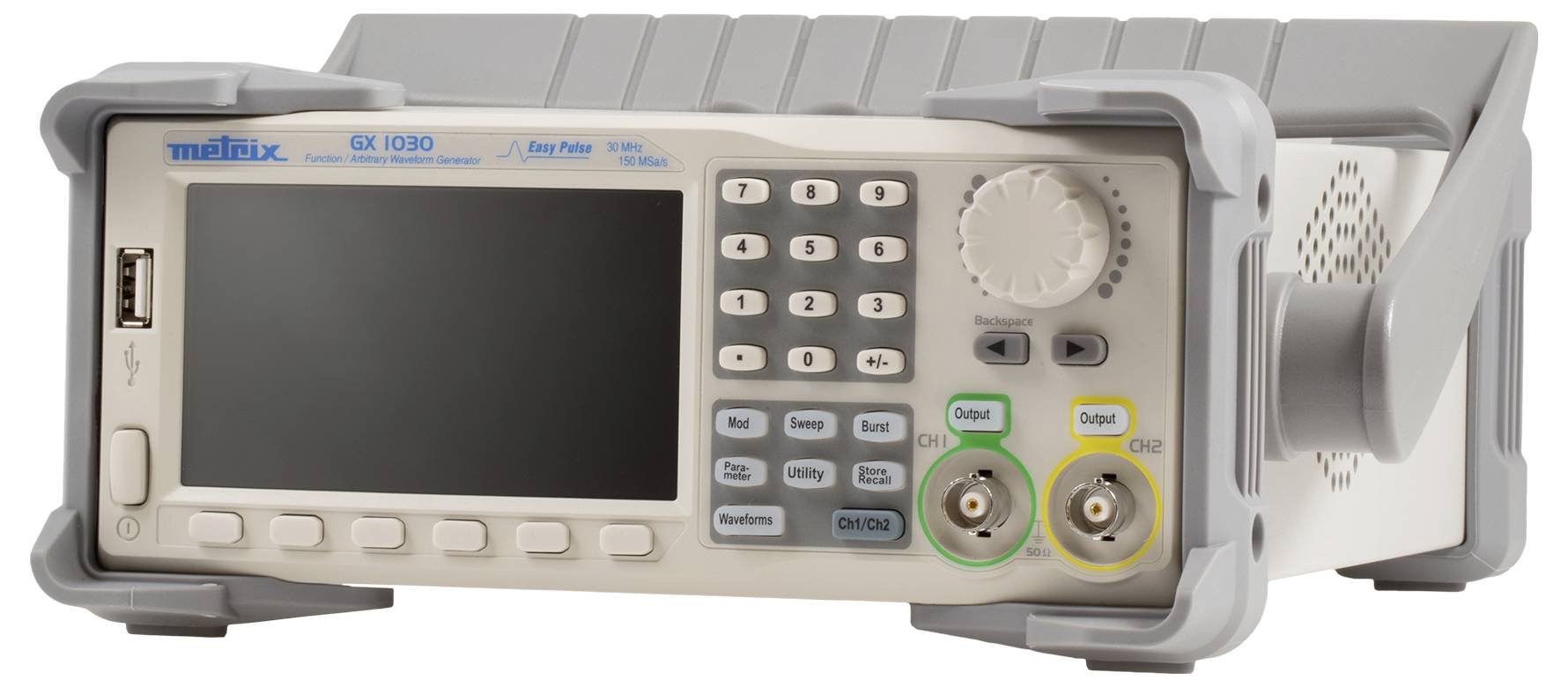

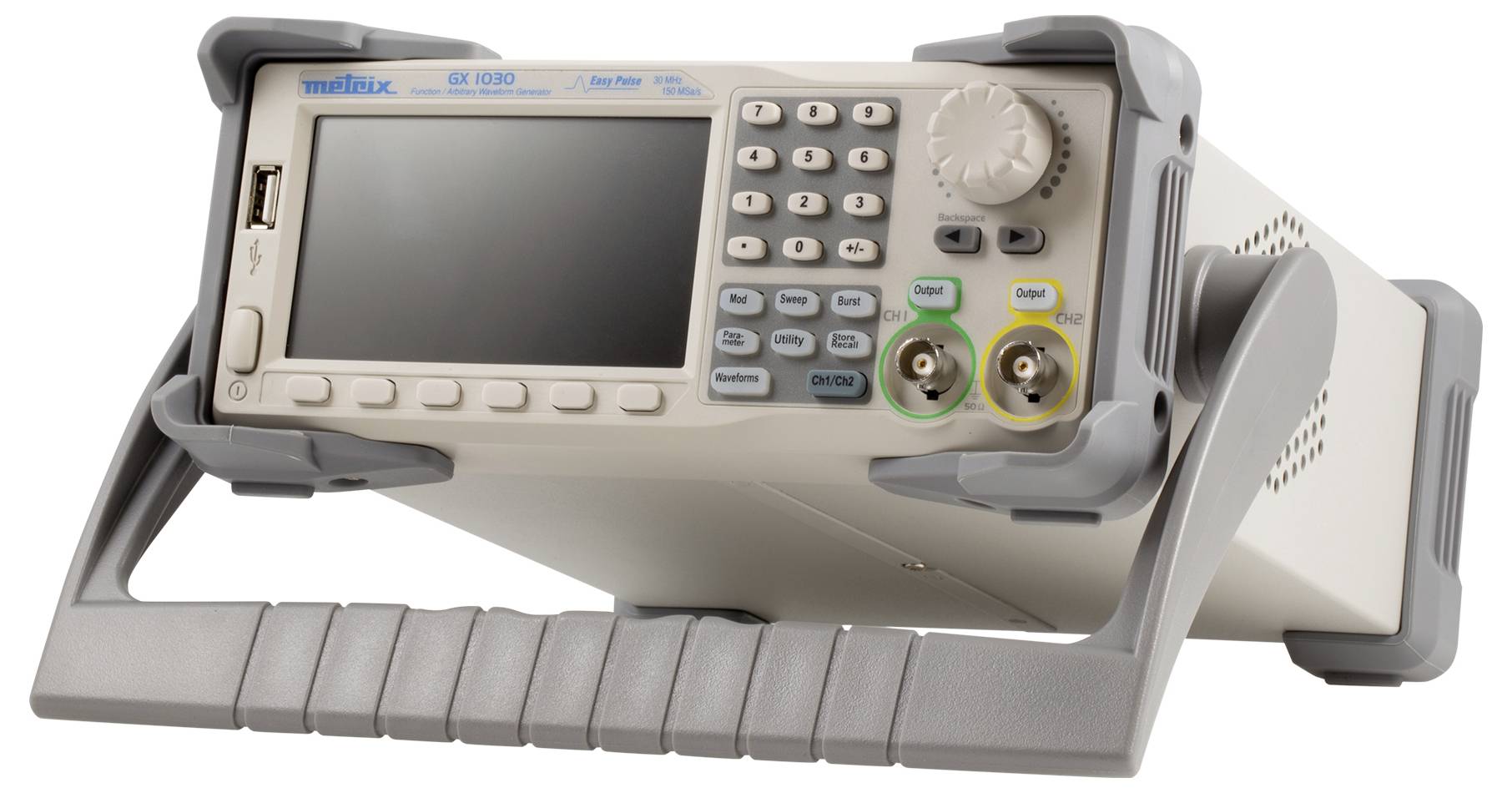

Metrix GX 1030 Functiegenerator 0.01 MHz - 30 MHz Arbitrair, Driehoek, Lorentz-verdeling, Puls, Zaagtand, Ruis, Blok, Si
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 913,22 / Stuk)
€ 913,22
excl. btw
& Gratis verzending*
Inclusief 14 dagen retourrecht

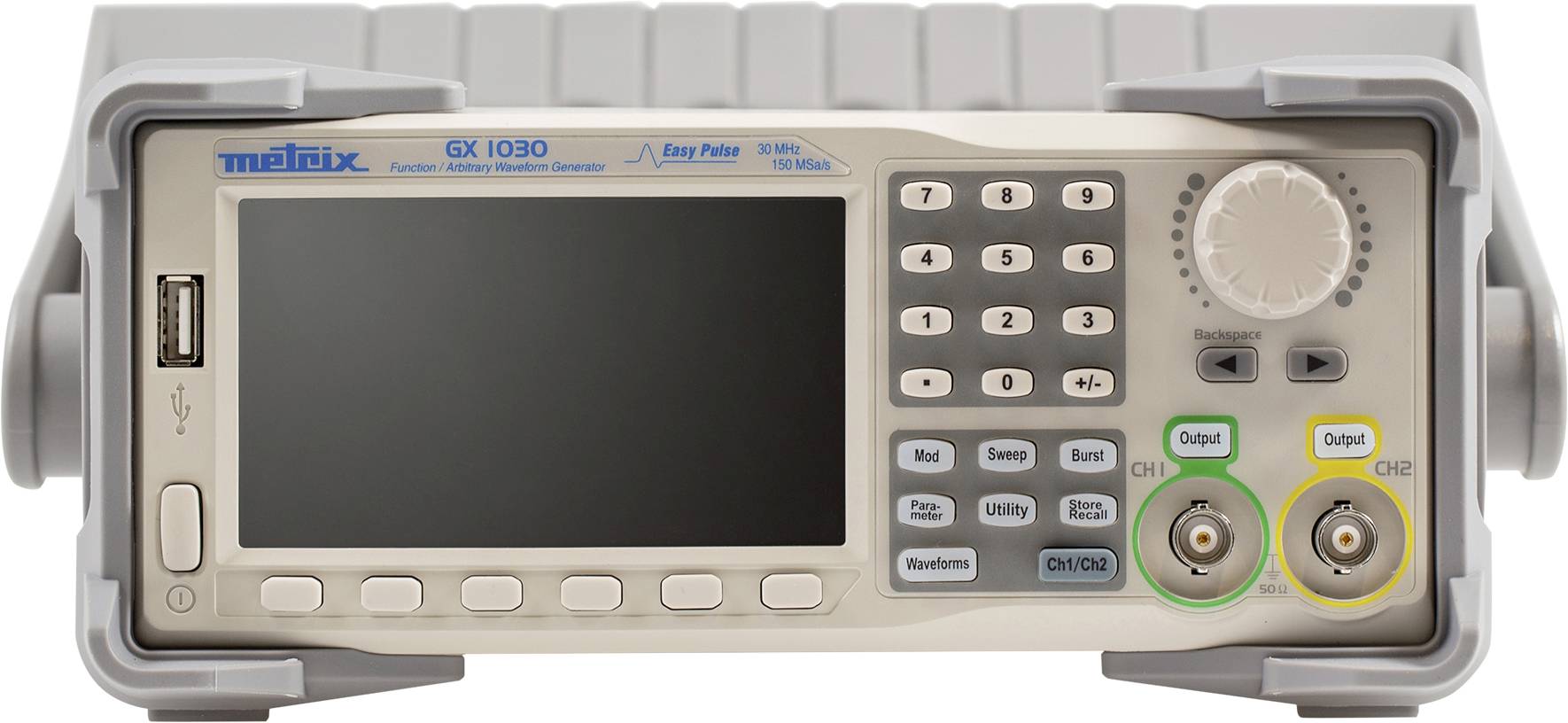

Highlights & Details
GX 1030 arbitraire-functiegenerator 30 MHz
- Multifunctionele, krachtige arbitraire-functiegenerator voor het genereren van ondersluitende stabiele High-Fidelity-signalen tot 30 MHz
- Uitgerust met groot 4,3" TFT-kleurenscherm met Hohem contrast (960 x 540 mm)
- DDS-technologie op 2 uitgangen (koppeling of verdubbeling) - functiecombinatie
- Sampling rate van 150 MS/s met een frequentieresolutie van 14 bit
- Analoge en digitale AM- of FM-modulatie, FSK&ASK, PSK en PWM en praktische SWEEP- en BURST-functies
- Geïntegreerde frequentieteller van 100 MHz tot 200 MHz
- EasyPulse- en TrueArb-technologie: Het opwekken van impulsen met een laag jitter en het elimineren van jitter/signaalvervorming
- Programmeerbaar via USB- of Ethernet-verbinding, besturing via PC-software en opslag op USB-stick
Technische specificaties
- Bedieningstoetsen aan de voorkant: 23 directe functietoetsen, 1 draaischakelaar
- Instelling van de signaalparameters: Continu met encoder resp. Cijfertoetsenbord
- BNC-uitgangen aan de voorzijde: Generatoruitgangen 1 & 2 - onafhankelijke instellingen (golfvorm, f, fase, amplitude,...), gekoppeld, verdubbeld of gecombineerd
- BNC-in- en uitgangen aan de achterkant: 3 ingangen/uitgangen EXT-trigger, frequentieteller en klok 10 MHz - synchronisatie
- Signaalopwekking
- Signaalvormen: Sinus, rechthoek, driehoek, helling, impuls, Ruis, arbitrair signaal (196 voorgeïnstalleerde signaalvormen)
- Resolutie/sampling: 14 bit/150 MS/s.
- Geheugen: Geheugendiepte 16 kPkt - opslag van vooraf geïnstalleerde of specifieke signalen op USB-stick
- SX-gene signaalbewerking: Registratie, overdracht en wijziging van een door een oscilloscoop (OX5000, OX6000, OX7000, OX9000, Scopein@Box) geregistreerd signaal
- Grafische of wiskundige bewerking met de software SX-gene wijziging van een geregistreerd signaal en/of combinatie van standaardsignalen van de generator
- Signaalfrequenties
- Frequentiebereik: Sinus van 0,001 MHz tot 30,000 MHz, driehoek 500 kHz, ruis en rechthoek 30 MHz, impuls 12,5 MHz, arbitrair signaal 6 MHz
- Resolutie/nauwkeurigheid: 7-cijferige weergave - resolutie van 1 MHz - verticale nauwkeurigheid ≤ (1% + 1 mVss) bij 10 kHz
- Lange termijn drift: ±100 ppm/jaar
- Temperatuurcoëfficiënt: Tot 5 ppm/°C
- Amplitude
- Spanningsniveau: 50 Ω-uitgang = 2 mVss ~ 10 Vss tot 10 MHz / 2 mVss ~ 5 Vss ≥ 10 MHz | HiZ-uitgang = 4 mVss ~ 20 Vss tot 10 MHz / 4 mVss ~ 10 Vss ≥ 10 MHz
- Niveaunauwkeurigheid (flatness): 7-cijferige weergave - resolutie van 1 MHz - verticale nauwkeurigheid tot = (1% + 1 mVss) bij 10 kHz
- VDC-offset: ±100 ppm/jaar
- Impedantie/bescherming: Tot 5 ppm/°C
- Signaaleigenschappen
- Sinusvormig signaal: type. Vervormingsgraad tot 0,075% voor f tot 20 kHz en harmonischen tot - 50 dBc
- Driehoekig signaal (max. Frequentie 2 MHz): Lineaire fout max. tot 1%
- Rechthoek en impuls: type. Stijgtijd tot 16,8 ns - impulsverhouding 10-90 % (DC tot f tot 20 MHz) - impuls min. 32,6 ns resolutie 1 ns
- AM-modulatie
- Drager: Sinus, rechthoek, driehoek, arbitrair
- Gemoduleerde signalen: Sinus, rechthoek, helling, ruis, arbitrair (1 MHz - 20 kHz)
- Diepte: Van 0% tot 120%
- FM-modulatie
- Drager: Sinus, rechthoek, driehoek, arbitrair
- Gemoduleerde signalen: Sinus, rechthoek, helling, driehoek, ruis, Arbitrair (1 MHz - 20 kHz)
- Frequentieverschuiving: Van 0 tot 15 MHz
- FSK-modulatie
- Drager: Sinus, rechthoek, driehoek, arbitrair
- Gemoduleerde signalen: 50% impulsverhouding (van 1 MHz tot 50 kHz)
- ASK-modulatie kolom 4
- Drager: Sinus, rechthoek, driehoek, arbitrair
- Gemoduleerde signalen: 50% impulsverhouding (van 1 MHz tot 50 kHz
- PM-modulatie
- Drager: Sinus, rechthoek, driehoek, arbitrair
- Gemoduleerde signalen: Sinus, rechthoek, helling, driehoek, ruis, Arbitrair (2 MHz - 20 kHz)
- Faseverschuiving: Van 0 tot 360°
- PWM-modulatie
- Frequentie: 1 MHz tot 1 MHz
- Gemoduleerde signalen: Sinus, rechthoek, driehoek, ruis, arbitrair
- Resolutie: 6,67 ns
- Sweep
- Drager: Sinus, rechthoek, helling, driehoek, arbitrair
- Type: Lineair / logaritmisch
- Richting: Oplopend of afvallend
- Sweep-snelheid: Van 1 ms tot 500 s.
- Triggering: Handmatig, extern, intern
- Burst
- Signalen: Sinus, rechthoek, helling, arbitrair
- Type: Kort (1-100.000 cycli), oneindig, gate
- Fase start/stop: Van 0° tot +360°
- Interne periode: Van 1 μs tot 1000 s ±1%
- Frequentieteller
- Meetbereik: Van 100 MHz tot 200 MHz
- Parameters: Frequentie, diepte, periode, impulsverhouding, impuls
- Signaaluitgangsvorm
Trap, trapezium, puls, helling, sinus, (Ja/neen)
- Soortnaam
Functiegenerator
- Frequentiebereik
0.01 MHz - 30 MHz
- Signaaluitgangsvorm
Arbitrair
Driehoek
Lorentz-verdeling
Puls
Zaagtand
Ruis
Blok
Signaal
Sinus
- Weergave
LCD
Fabrieksstandaard (zonder certificaat)
- Afm.
(b x h) 260 mm x 107 mm
- Gewicht
4350 g
- Frequentie (max.)
30 MHz
- Frequentie (min.)
0.01 MHz
- Bijzonderheden
Incl. frequentieteller
Modulatie
- Meetcategorie
CAT II
- Breedte
260 mm
- Hoogte
107 mm
- Interfaces
USB
LAN
- Spanningsverzorging
230 V/AC
Werkt op het lichtnet
- Type
GX 1030
Documenten en downloads
Datablad
Datablad 2749774 Metrix GX 1030 Functiegenerator 0.01 MHz - 30 MHz Arbitrair, Driehoek, Lorentz-verdeling, Puls, Zaagtand, Ruis, Blok, Si
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2749774 Metrix GX 1030 Functiegenerator 0.01 MHz - 30 MHz Arbitrair, Driehoek, Lorentz-verdeling, Puls, Zaagtand, Ruis, Blok, Si
Gebruiksaanwijzingen en veiligheidsinformatie 2749774 Metrix GX 1030 Functiegenerator 0.01 MHz - 30 MHz Arbitrair, Driehoek, Lorentz-verdeling, Puls, Zaagtand, Ruis, Blok, Si
Garantievoorwaarden
Garantievoorwaarden 2749774 Metrix GX 1030 Functiegenerator 0.01 MHz - 30 MHz Arbitrair, Driehoek, Lorentz-verdeling, Puls, Zaagtand, Ruis, Blok, Si

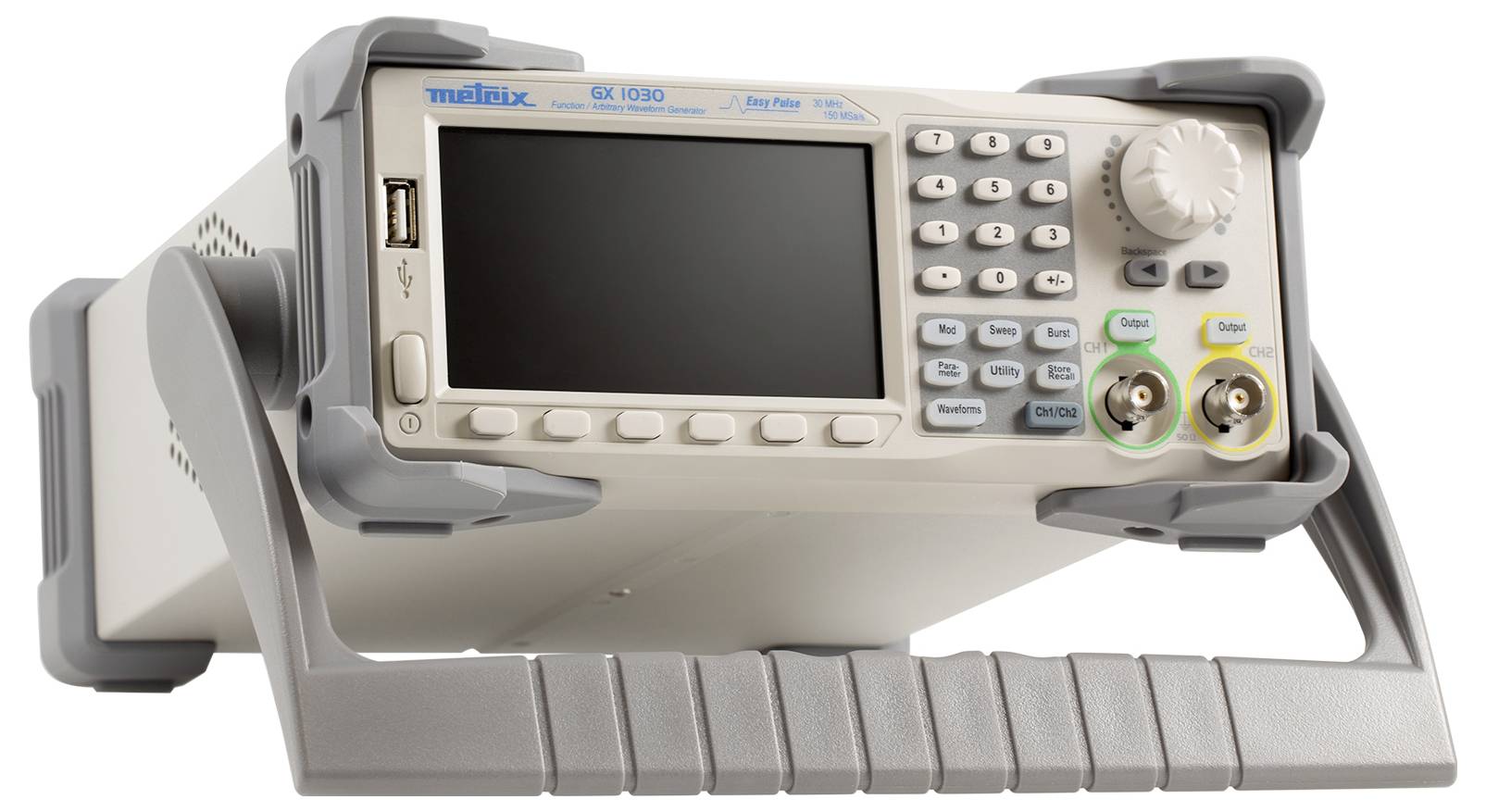

Omschrijving
De GX1030 is een 0,01 MHz tot 30 MHz arbitraire functiegenerator voor nauwkeurige en veelzijdige, eenvoudige en complexe signalen van alle soorten: Sinus, rechthoek, driehoek, helling, impuls, ruis, arbitraire signalen (196 vooraf geïnstalleerde signaalvormen), die deze met veel grotere nauwkeurigheid en frequentiestabiliteit dan conventionele generatoren produceert.
Bovendien biedt de GX1030 de gebruiker interne en externe modulaties en lineaire en logaritmische sweeps. Met de BURST-functie daarentegen, die een nog nauwkeurigere analyse en detectie van zeer korte gebeurtenissen mogelijk maakt, kan het gewenste aantal signaalcycli per tijdperiode worden ingesteld.
Een geïntegreerde frequentiemeter bestrijkt op zijn beurt het frequentiebereik van 100 MHz tot 200 MHz.

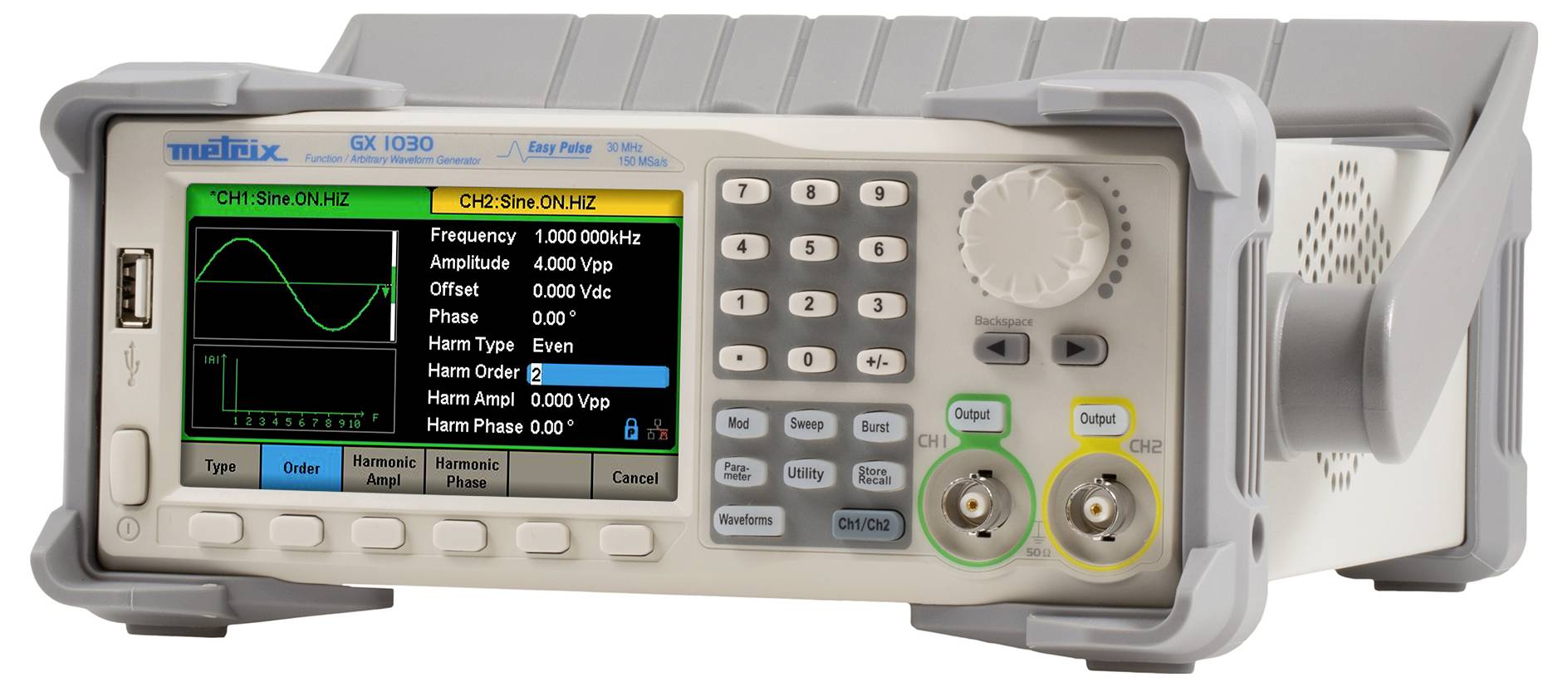

De harmonische functie genereert 16 rechte of oneven orden met amplitude en fase.
De ergonomisch ontworpen GX1030 beschikt over een groot LCD-scherm (960 x 540 mm) dat een uitstekende leesbaarheid biedt op een 4,3-inch TFT-kleurenscherm met Hohem contrast.
Als download zijn er twee pc-software beschikbaar voor het genereren van arbitraire signalen en het programmeren van de generator: SX-GENE en EasywaveX
De teksten voor dit artikel zijn automatisch vertaald.
Bovendien biedt de GX1030 de gebruiker interne en externe modulaties en lineaire en logaritmische sweeps. Met de BURST-functie daarentegen, die een nog nauwkeurigere analyse en detectie van zeer korte gebeurtenissen mogelijk maakt, kan het gewenste aantal signaalcycli per tijdperiode worden ingesteld.
Een geïntegreerde frequentiemeter bestrijkt op zijn beurt het frequentiebereik van 100 MHz tot 200 MHz.
De harmonische functie genereert 16 rechte of oneven orden met amplitude en fase.
De ergonomisch ontworpen GX1030 beschikt over een groot LCD-scherm (960 x 540 mm) dat een uitstekende leesbaarheid biedt op een 4,3-inch TFT-kleurenscherm met Hohem contrast.
Als download zijn er twee pc-software beschikbaar voor het genereren van arbitraire signalen en het programmeren van de generator: SX-GENE en EasywaveX
De teksten voor dit artikel zijn automatisch vertaald.

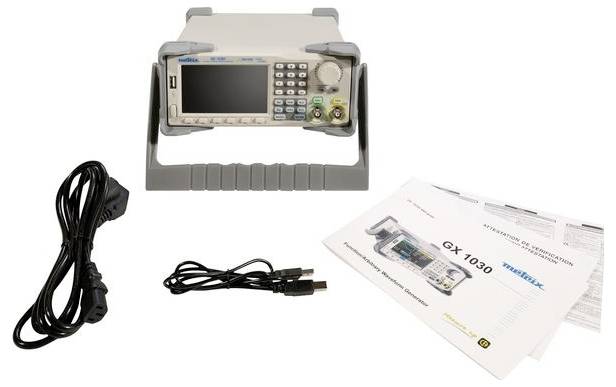

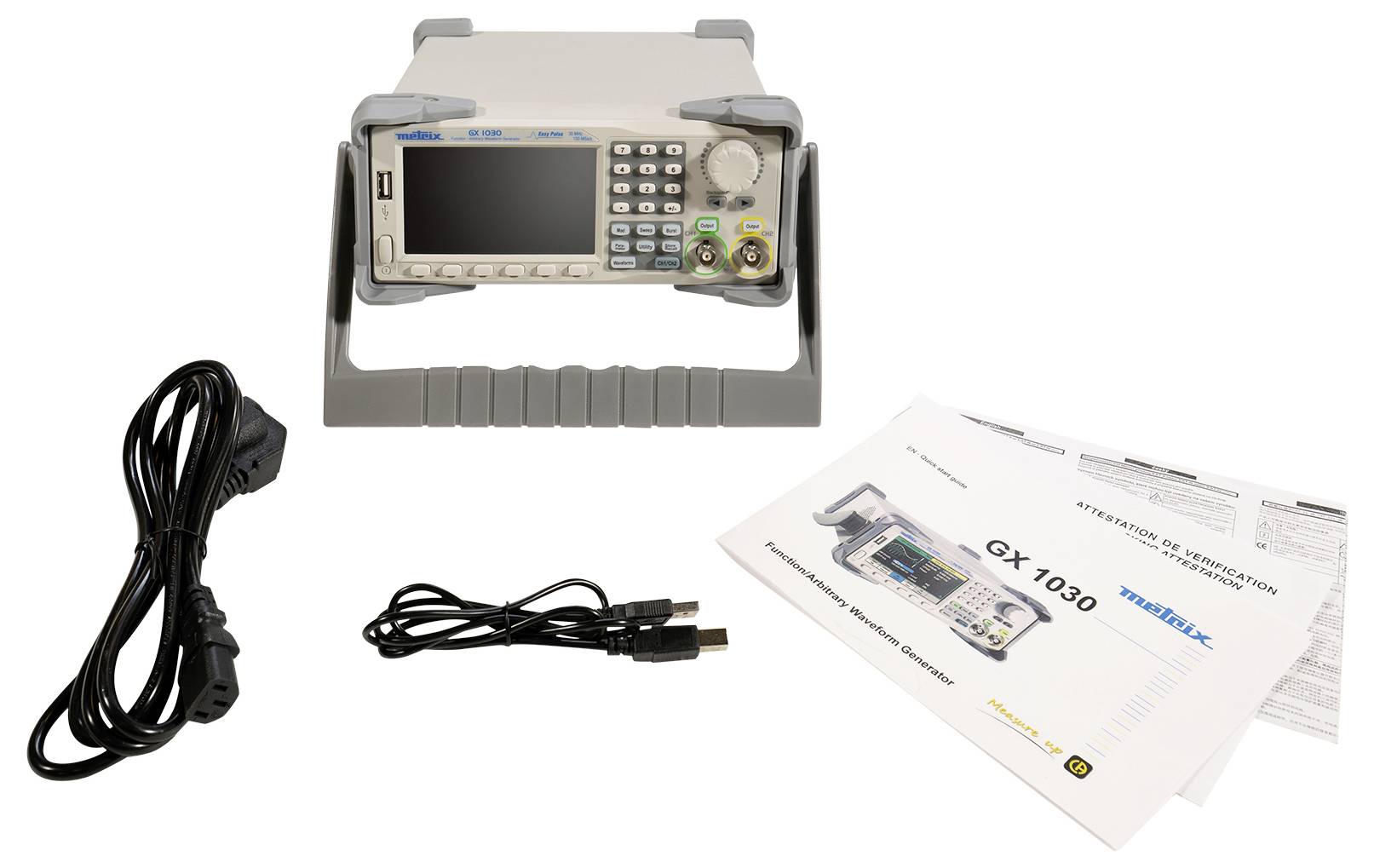

Omvang van de levering
- 1 netaansluitkabel 2P+E
- 1x USB-kabel
- 1 vijftalige gedrukte beknopte handleiding
