Metrel MI 3115 ST Netwerkanalyser
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 5.470,25 / Stuk)
€ 5.470,25
excl. btw
& Gratis verzending*
Inclusief 14 dagen retourrecht
Technische specificaties
- Meetbereik spanning 20 - 1699 V/DC
- Meetbereik stroom: 0,1 - 19.99 A/DC
- I/u-bocht: 1500 V, 20 A, 24 kW
- Soortnaam
Netwerkanalyser
- Meetcategorie
CAT II 300 V
- Randaardeherkenning
Ja
Fabrieksstandaard (zonder certificaat)
- Afm.
(l x b x h) 42 x 18 x 33 cm
- Gewicht
6.8 kg
- Breedte
18 cm
- Hoogte
33 cm
42 cm
- Interfaces
RS232
USB
Bluetooth
WiFi
Documenten en downloads
Datablad
Datablad 3089196 Metrel MI 3115 ST Netwerkanalyser
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3089196 Metrel MI 3115 ST Netwerkanalyser
Informatie
Testrapport 3089196 Metrel MI 3115 ST Netwerkanalyser
Omschrijving

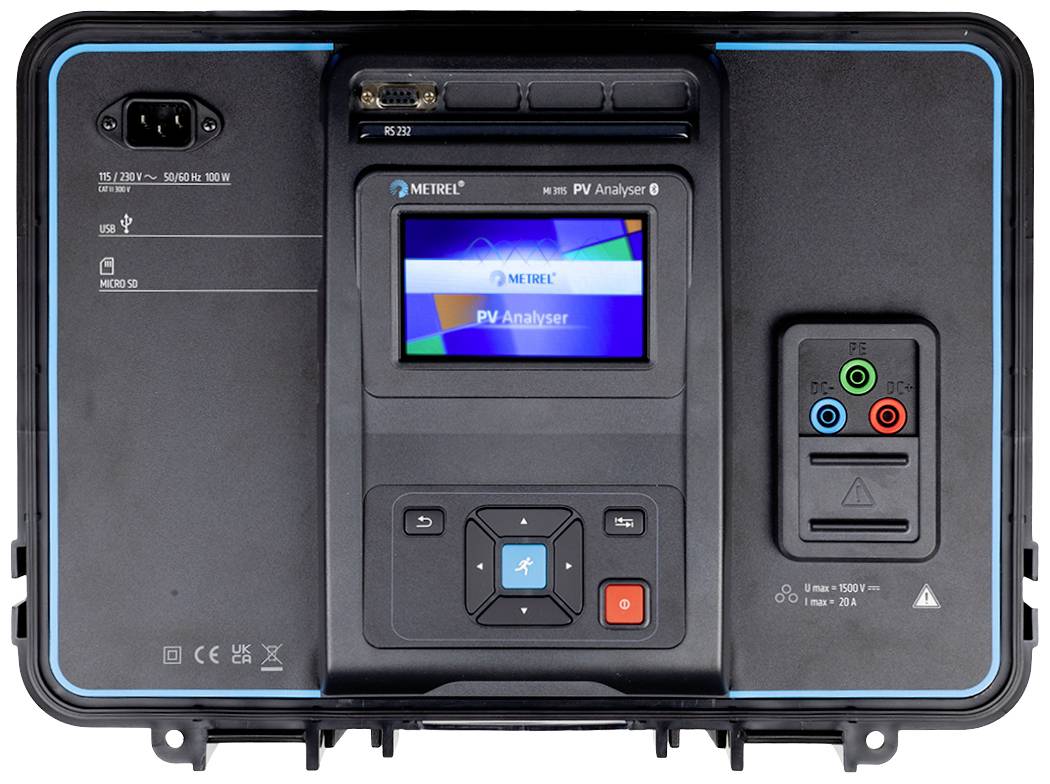

1500 V fotovoltaïsche installaties met stijl controleren. De MI 3115 PV-analysator biedt tests in overeenstemming met de norm IEC 62446 / VDE 0126-23 en ondersteunt alle tests en metingen van categorie 1 en 2. Hiertoe behoren de meting van de isolatieweerstand van de PV-strings, de meting van de I/u-karakteristiek en de omrekening van de meetresultaten in STC-waarden en de vergelijking met de door de PV-modulefabrikanten uitgegeven nominale waarden. De bestraling en de celtemperatuur worden in real-time met de draadloze afstandsbediening gemeten. Bovendien kunnen de controles van categorie 1 in een auto-test worden geregistreerd, waardoor de gebruiker alle gewenste controles met één aanraking van de start-toets kan uitvoeren. Correctie van eerder verkeerd ingevoerde parameters bij reeds uitgevoerde metingen of groepen metingen. Het apparaat wordt via een groot kleuren-touchscreen-display bestuurd, waarmee de gebruiker de geselecteerde test of meting kan voorbereiden en starten en resultaten in numerieke en grafische vorm kan opslaan en controleren. Memory-organizer, handelingen aan afzonderlijke of groepsmetingen, zoekfunctie. PC SW Metrel ES Manager maakt het opstellen van een meetstructuur en metingen mogelijk, laadt deze structuur op of neer en controleert de resultaten, maakt geavanceerde analyse van de I/u-curve, de DB-Explorer van PV-modules en het opstellen van een professioneel testrapport mogelijk.
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- 1500 V isolatieweerstand van de strings
- doorgang van beschermgeleiders
- polariteitstest
- ISC- en Uoc-tests
- I/u-eigenschappen
- draadloze registratie van de bestraling en temperatuur van PV-modules
- isolatie- en I/u-meting van PV-installaties tot 1500 V in een apparaat
- capaciteitsmeetmethode
- draadloze (WiFi) afstandsmodule voor het meten van de straling en de celtemperatuur van PV-modules.
- Auto-test voor tests van categorie 1
- berekening van STC-waarden en vergelijking met nominale gegevens
- database-afbijster voor PV-modules
- AUTOSEQUENZ
- eerste
- controle herhalingstest onderhoudscontrole
- analyse en foutopsporing
- rapportage

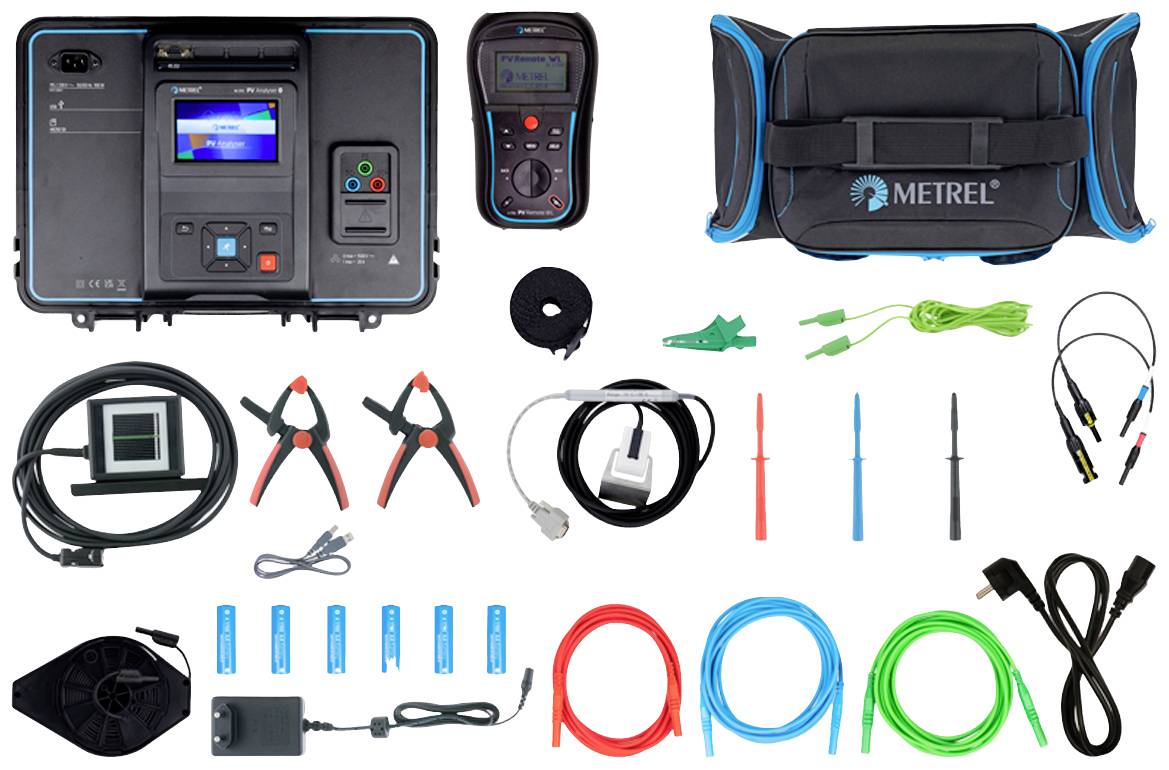

Omvang van de levering
- Meetapparaat MI 3115 PV-analyser
- A 1785 afstandsbediening WL
- A 1833 PV temperatuursensor
- A 1834 PV referentiecel
- 2x A 1835 klem voor het aanbrengen van de accessoires
- S 2145 set van PV MC4 voor de banaanadapters
- A 1790 RODE testkabel, 3 m, 2,5 mm2
- A 1790 BLAUWE testkabel, 3 m, 2,5 mm2
- A 1792 testkabel, groen, 3 m, 0,75 mm2
- A 1509 testkabel, zwart, 50 m, 0,75 mm2 - rol
- A 1012 testkabel, groen, 4 m, 0,75 mm2
- A 1309 krokodilklem, groen
- A 1014 testsonde, zwart
- A 1015 testsonde, blauw
- A 1016 sonde, rood
- A 1727 USB-kabel type A/B.
- A 1728 stroomkabel 2 m, 3x 0,75 mm2
- A 1551 zacht gevoerde draagtas maat: L
- A 1548 VOEDING 0,5 A/12 V
- A 1791 draagriem
- S 2080 oplaadbare batterijen 1,2 V, 2100 mAh, type AA, 6 stuks
- Kalibratiecertificaat voor MI 3115
- Kalibratiecertificaat voor A 1785
- Gebruiksaanwijzing
Opmerkingen
- Bluetooth is een geregistreerd handelsmerk van Bluetooth SIG, Inc.
