Name: MERZ M-AVEV 63/211-6/V2/X Verdeelkast MZB9007 400 V 63 A
Brand: MERZ
SKU: 3521764

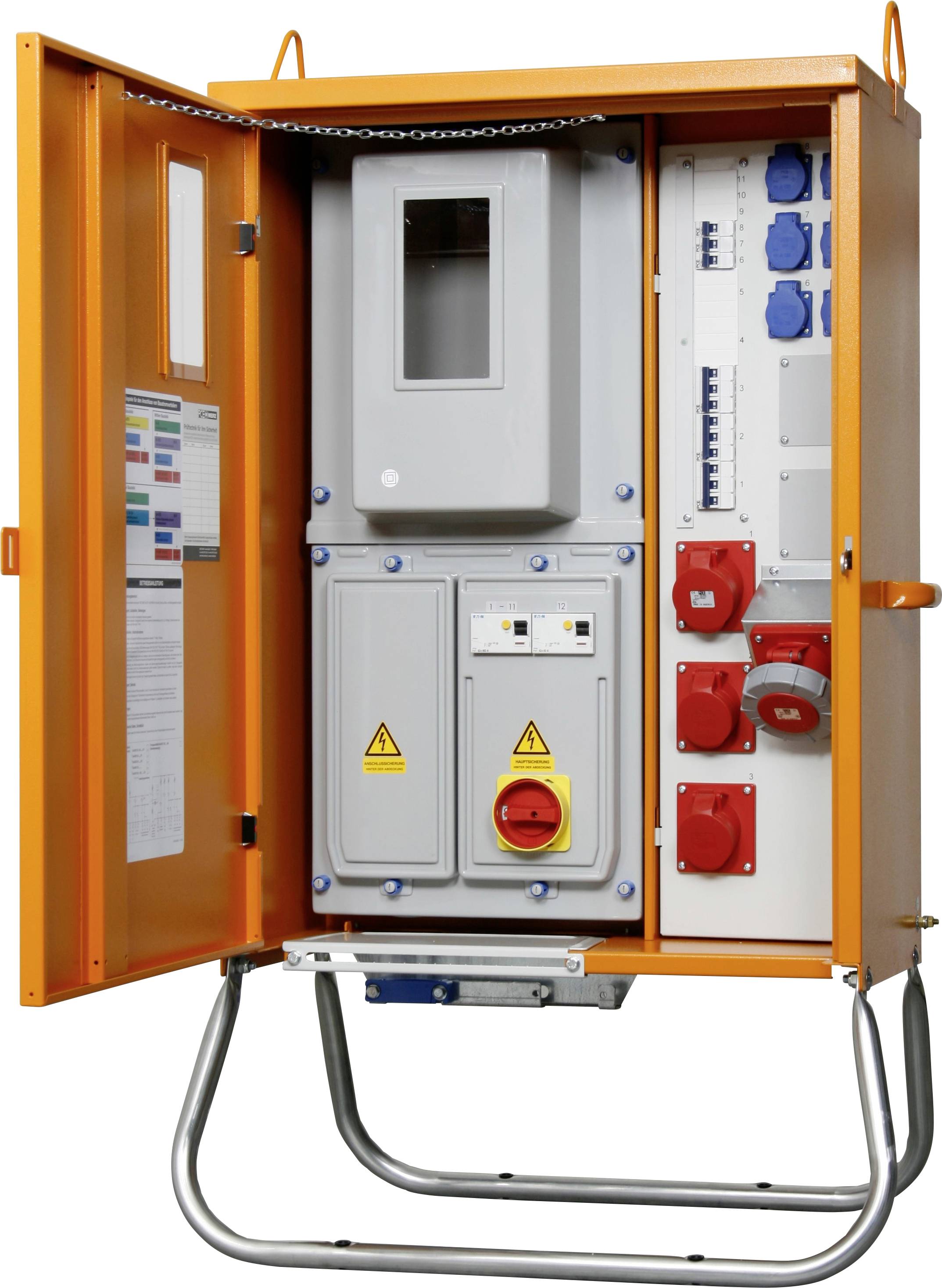

Een oranje elektrische verdeelkast met open deuren, waarbij schakelaars, stopcontacten en een bedieningspaneel zichtbaar zijn; gebruikt voor het beheren van de stroomvoorziening.

Datasheet (PDF)

Niet beschikbaar

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Verkoop en verzending door Conrad Electronic

Juridisch probleem melden

Highlights & Details

Aansluitverdeelkast

Stevige behuizing van verzinkt plaatstaal met weerbestendige poedercoating RAL 2000
2 draaibare kraanogen
Meetinrichting conform DIN 4387
Alle inbouwisolatie
Verzinkt onderstel met kunststof hulzen voor grondnagels voor vloerbevestiging
Norm DIN en 61439-4

Technische specificaties

Soortnaam: Verdeelkast

Nominale ingangsspanning: 400 V

Nominale ingangsstroom: 63 A

Nominale uitgangsspanning: 400 V

Ingangen: Klem 6-35 mm²

Aansluiting A: Schroefklemmen

Aansluiting B: CEE-contactdoos 16 A 5-polig
CEE-contactdoos 32 A 5-polig
CEE-contactdoos 63 A 5-polig
Randaarde stopcontact

Aantal CEE-koppelingen: 4

Aantal geaarde contactdozen: 6

Normen: DIN EN 61439-4

Kleur (specifiek): Oranje

Afm.: (b x h x d) 710 x 1270 x 360 mm

Breedte: 710 mm

Hoogte: 1270 mm

Diepte: 360 mm

Ingangen (CEE-verdeler): Schroefklemmen

Uitgangen (CEE-verdeler): CEE-koppeling 16 A 5-polig
CEE-koppeling 32 A 5-polig
CEE-koppeling 63 A 5-polig
Randaarde-stopcontact-koppeling

Documenten en downloads

Datablad

Datablad 3521764 MERZ M-AVEV 63/211-6/V2/X Verdeelkast MZB9007 400 V 63 A

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3521764 MERZ M-AVEV 63/211-6/V2/X Verdeelkast MZB9007 400 V 63 A

Omschrijving

Aansluitverdeelkast 44 kVA
Meterplaats: 1
Hoofdschakelaar (op afstand te bedienen): 1
FI-bescherming: 1x63/0,3A type B, 1x63/0,03A type B
CEE-stopcontacten 5-polig: 2x 16 A, 1x 32 A en 1x 63 A.
Geaarde stopcontacten: 6
Zekeringautomaat: 2x 16 A C 3-polig
1 x 32 A C 3-polig; 3 x 16 A C 1-polig

De teksten voor dit artikel zijn automatisch vertaald.

Opmerkingen

Let op: Aansluiting alleen door een elektrotechnicus; stroomomvormer en omvormermeter worden niet meegeleverd. Niet geschikt voor het gebied Vatvallen Hamburg en Vatvallen Berlin

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
