MEAN WELL XLC-25-H-DA2 LED-driver Constante stroomsterkte 25.0 W 0.3 - 1.1 A 9

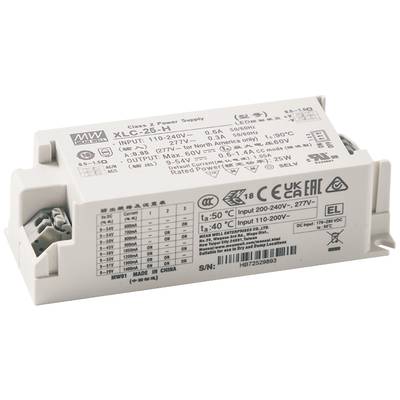

Een rechthoekig elektronisch apparaat met meerdere opdrukken en symbolen, toont technische specificaties en merkenlogo's.

Datasheet (PDF)

Leverbaar wo. 16 sep.

15 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 23,96 / Stuk)

€ 23,96

excl. btw

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

XLC-25-H-DA2

Constante stroomsterkte
9 - 54 V
0.3 - 1.1 A

Technische specificaties

Serie: XLC-25
Toepassing: Verlichting
Afmetingen: Lengte: 107 mm
Afmetingen: Breedte: 40 mm
Afmetingen: Hoogte: 32 mm
Gewicht: 158 g
Markering: MM-teken; SELV
Bedrijfstemperatuur, min.: -25 °C
Bedrijfstemperatuur, max.: 90 °C
Opslagtemperatuur, min.: -40 °C.
Opslagtemperatuur, max.: 80 °C.
Netfrequentie min.: 47 Hz
Netfrequentie max. 63 Hz
Ingangsspanning min. AC: 100 V.
Ingangsspanning max. AC: 305 V.
Ingangsspanning min. DC: 141 V
Ingangsspanning max. DC: 431 V
Ingangsstroom: 0,15 A
Rendement: 88%
Lekstroom: maximaal 0,75 mA
Inschakelstroom: max. 10 A
Power factor correctie (PFC): 1
Power factor: 0,95
Aansluitmethode, ingang: Insteekklem
Aantal uitgangen: 1
Uitgangsvermogen: 25 W
Overbelastingsbeveiliging: 0
Kortsluitbeveiliging: 1
Overspanningsbeveiliging: 0
Overtemperatuurbeveiliging: 1
Aansluitmethode, uitgang: Insteekklem
Veiligheidsklasse: II
ISOLATIESPANNING I/P-O/P: 3,750 V.
GOEDKEURINGEN: CE, EN, IEC, EAC, UKCA, CCC, ENEC, RCM
Normen (EMC): En 55015
Normen (veiligheid): En 61347-2-13, IEC 61347-1, IEC 61347-2-13, en 61347-1
Reach-SVHC: nee
WEEE (afvalelektronica): nee
RoHS: R - voldoet aan RoHS
Bedrijfsmodus: CP
Dimbaar: 1
Interfaces: DALI-2, push-dimm
Opgenomen vermogen in netwerkgebonden stand-by (Pnet), kleiner dan: 0,5 W.
Aantal max. bij B16 zekeringautomaat: 85
Aantal max. bij C16 zekeringautomaat: 85
Uitgangsspanning min.: 9 V
Maximale uitgangsspanning: 54 V
Uitgangsstroom selecteerbaar: 1
Selecteerbare uitgangsstromen (A): 0,3; 0,35; 0,4; 0,5; 0,6; 0,7; 0,9: 1,5
Uitgangsstroom min.: 0,3 A
Uitgangsstroom max.: 1,05 A
Uitgangsstroomtolerantie: -5 - 5 %
Stroomrestrimpel: 4%

Soortnaam: LED-driver

Uitvoering: Constante stroomsterkte

Afm.: (l x b x h) 107.0 x 40.0 x 32.0 mm

Uitgangsspanning (max.): 54 V

Uitgangsspanning (min.): 9 V

Keurmerk: MM-Zeichen. SELV. CE. EN. IEC. EAC. UKCA. CCC. ENEC. RCM

Uitgangsstroom (max.): 1.1 A

Uitgangsstroom (max.) afgerond: 1.1 A

Veiligheidsklasse: II

Aansluiting: Steekklem

Vermogen (max.): 25.0 W

Aantal uitgangen: 1 x

Uitgangsstroom (min.): 0.3 A

Ingangsspanning (max.): 305 V

Ingangsspanning (min.): 100 V

Gewicht: 158.0 g

Vermogensbereik: 25.0 W (max)

Breedte: 40.0 mm

Hoogte: 32.0 mm

: 107.0 mm

Max. temperatuur: 90 °C

Min. temperatuur: -25 °C

Bedrijfstemperatuur (max.): 90 °C

Bedrijfstemperatuur (min.): -25 °C

Spanning I/O hoog: 54 V

Ingangsspanning: 431 V

Documenten en downloads

Datablad

Datablad 3164307 MEAN WELL XLC-25-H-DA2 LED-driver Constante stroomsterkte 25.0 W 0.3 - 1.1 A 9 - 54 V 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3164307 MEAN WELL XLC-25-H-DA2 LED-driver Constante stroomsterkte 25.0 W 0.3 - 1.1 A 9 - 54 V 1 stuk(s)

Garantievoorwaarden

Garantievoorwaarden 3164307 MEAN WELL XLC-25-H-DA2 LED-driver Constante stroomsterkte 25.0 W 0.3 - 1.1 A 9 - 54 V 1 stuk(s)

Omschrijving

Geschikt voor DC, flikkervrij, NFC-functie, noodverlichtingsapparaat, uitgangsstroom selecteerbaar

De teksten voor dit artikel zijn automatisch vertaald.

Opmerkingen

Belangrijke informatie!

Gebruik geen LED-driver/LED-trafo met een te klein vermogen! Gebruik er een die ongeveer 1/3 meer vermogen (watt) heeft dan strikt noodzakelijk voor de gebruikte LED. Voor de belasting van de LED-driver is namelijk niet de informatie over het aantal watt van de LED-fabrikant bepalend, maar het werkelijke stroomverbruik (ampère) van de LED. Op deze manier houdt u er rekening mee dat de inschakelstroom significant hoger uitvalt.
