MEAN WELL SBTN01N-05 DC/DC-convertermodule 200 mA 1 W Aantal uitgangen: 1 x Inhoud 1 stuk(s) kopen ? Conrad Electronic

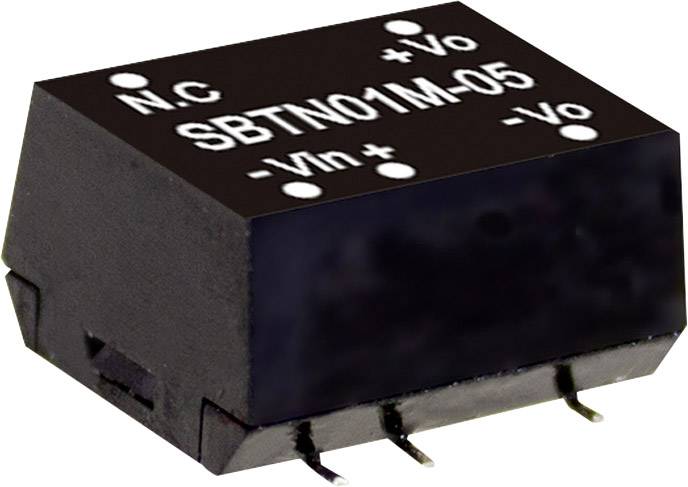

Driepooldig elektronisch onderdeel met opschrift 'SBTN01M-05', gemarkeerd met '+Vo', '-Vo', 'Vin+' en 'N.C.', rechthoekige vorm.

Extra services en acties

Datasheet (PDF)

Morgen leverbaar

448 Stuk(s) (Zolang de voorraad strekt)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 2,72 / Stuk)

€ 2,72

excl. btw

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

Mean Well SMD DC/DC-omvormermodule serie SBTN01 SMD-behuizing single output ingangsspanningsverhouding: 1:1 vermogen: 1 W ongeregeld

SMD-behuizing
Voor directe printplaatmontage
In- en uitgangsisolatie 1500 V
conform EN 55032 uitgestraald klasse A zonder extra componenten
Efficiëntie tot 84%
Beveiligd tegen kortsluiting
Voordelig

Technische specificaties

Soortnaam: DC/DC-convertermodule

Type: SBTN01N-05

Ingangsspanning (min.): 21.6 V/DC

Ingangsspanning (max.): 26.4 V/DC

Aantal uitgangen: 1 x

Uitgangsstroom (max.): 200 mA

Uitgangsstroom (max.) afgerond: 200 mA

Rendement (max.): 77 %

: 1 W

Isolatiespanning: 1500 V/DC

Aansluiting: Pinnen

Bijzonderheden: DC/DC omvormer

Bedrijfstemperatuur (min.): -40 °C

Bedrijfstemperatuur (max.): +90 °C

Afm.: (l x b x h) 12.9 x 10.9 x 7.1 mm

Hoogte: 7.1 mm

: 12.9 mm

Breedte: 10.9 mm

Conform RoHS: Ja

Uitgangsspanning (max.): 5 V/DC

Uitgangsstroom (min.): 20 mA

Gewicht: 1.1 g

Inhoud: 1 stuk(s)

Documenten en downloads

Datablad

Datablad 2143615 MEAN WELL SBTN01N-05 DC/DC-convertermodule 200 mA 1 W Aantal uitgangen: 1 x Inhoud 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2143615 MEAN WELL SBTN01N-05 DC/DC-convertermodule 200 mA 1 W Aantal uitgangen: 1 x Inhoud 1 stuk(s)

Garantievoorwaarden

Garantievoorwaarden 2143615 MEAN WELL SBTN01N-05 DC/DC-convertermodule 200 mA 1 W Aantal uitgangen: 1 x Inhoud 1 stuk(s)

Omschrijving

Mean Well heeft zijn assortiment SMD-DC/DC-omvormers met de nieuwe ongeregelde 1W-serie SBTN01 uitgebreid. In vergelijking met de voorgaande serie SBT01 heeft de nieuwe serie SBTN01 een groter bedrijfstemperatuurbereik van -40 tot +90 °C, een hogere I/O-isolatie (1,5 kV DC) en een hoger rendement van maximaal 84%. De pinbezetting is identiek gebleven. Geschikte toepassingen zoals IoT, elektronica, telecommunicatie, netwerken, industriële besturing en verdeelde powerarchitectuur.
