MEAN WELL LED Treiber LED-driver Constante spanning, Constante stroomsterkte 264 W, 224.4 W 11 - 22 A 11.2

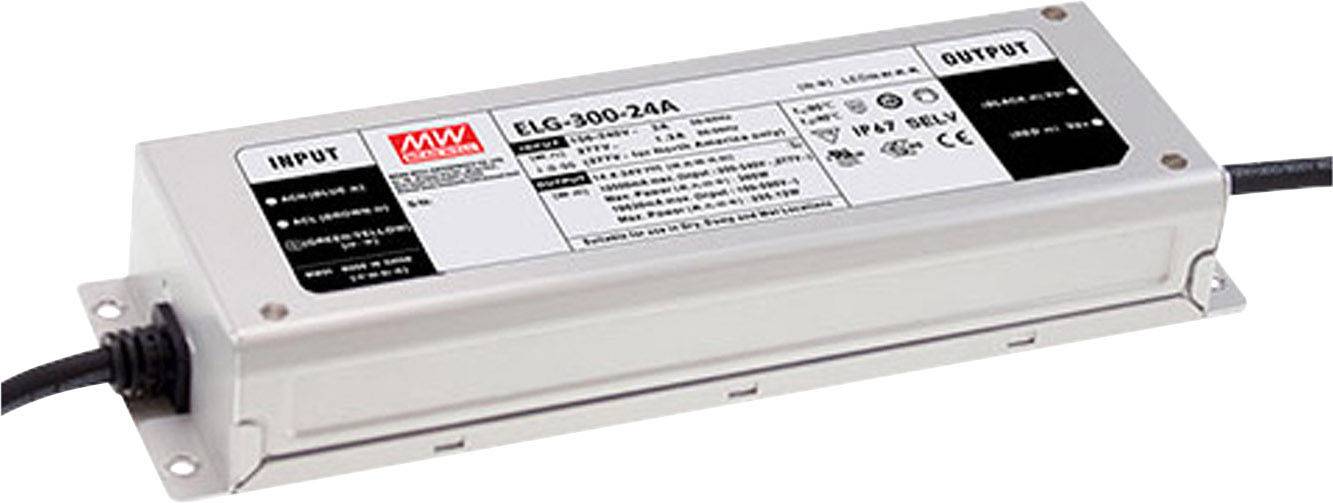

Een rechthoekig elektrisch apparaat met twee gelabelde uiteinden: 'INPUT' en 'OUTPUT'. Het heeft veel technische informatie op de bovenkant.

Datasheet (PDF)

Leverbaar wo. 30 sep.

7 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 86,77 / Stuk)

€ 86,77

excl. btw

Gratis verzending*

Slechts 7 Stuk(s) beschikbaar

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

Mean Well LED-schakelnetvoedingen serie ELG-300 Metal Case IP67, Single Output, CV+CC (Mixed Mode), vermogen: 300 W

Constante stroom en constante spanning
Onafhankelijke voeding
Metalen behuizing
Ingang met groot bereik.
Overbelastingsbeveiliging door stroombegrenzing, auto recovery
Beschermd tegen kortsluiting, overbelasting, te hoge spanning, te hoge temperatuur
Ingebouwd PFC-schakelcircuit
Geschikt voor LED-verlichtingstoepassingen
Conform SELV
Veiligheidsnormen: EN61347-1, EN61347-2-13 en andere
EMC-normen: EN 55015, EN 61000-3-2 klasse C, EN 61000-3-3, EN 61547 en andere
Conform 6 kV Surge Immunity Level
IP67
Uitgangsspanning en stroombegrenzing instelbaar via interne potentiometer aan de onderkant van de behuizing

Technische specificaties

Mixed Mode-uitgang (gestabiliseerde spanning/CV of stroom gestabiliseerd/CC)
Afhankelijk van de aangesloten LED-lamp (constante stroom of constante spanning) past de
DC-uitgang van de LED-netvoeding, in het kader van de reeds ingestelde technische parameters van het gegevensblad, overeenkomstig de belasting.

Soortnaam: LED-driver

Uitvoering: Constante spanning
Constante stroomsterkte

Afm.: (l x b x h) 246 x 77 x 39.5 mm

Kleur (specifiek): Metaal

Uitgangsspanning (max.): 12.8 V/DC

Uitgangsspanning (min.): 11.2 V/DC

Keurmerk: CB;UL;SELV

Uitgangsstroom (max.): 22 A

Uitgangsstroom (max.) afgerond: 22 A

Voedingsspanning: 230 V/AC
115 V/AC

Veiligheidsklasse: I

Bijzonderheden: Instelbaar
Overbelastingsbescherming
Overspanning
PFC-schakeling
Outdoor

: IP67

Aansluiting: Kabel, open einde

Vermogen (max.): 264 W
224.4 W

Aantal uitgangen: 1 x

Aantal ingangen: 1 x

Uitgangsstroom (min.): 11 A

Ingangsspanning (max.): 305 V/AC
431 V/DC

Ingangsspanning (min.): 100 V/AC
142 V/DC

Gewicht: 1450 g

Vermogensbereik: 264, 224.4 W, W (max)

Type: Schakelend

Breedte: 77 mm

Hoogte: 39.5 mm

: 246 mm

Max. temperatuur: +85 °C

Min. temperatuur: -40 °C

Documenten en downloads

Datablad

Datablad 2163530 MEAN WELL LED Treiber LED-driver Constante spanning, Constante stroomsterkte 264 W, 224.4 W 11 - 22 A 11.2 - 12.8 V/DC I

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2163530 MEAN WELL LED Treiber LED-driver Constante spanning, Constante stroomsterkte 264 W, 224.4 W 11 - 22 A 11.2 - 12.8 V/DC I

Garantievoorwaarden

Garantievoorwaarden 2163530 MEAN WELL LED Treiber LED-driver Constante spanning, Constante stroomsterkte 264 W, 224.4 W 11 - 22 A 11.2 - 12.8 V/DC I

Omschrijving

Uitvoering

Constante stroom en constante spanning
Onafhankelijk voorschakelapparaat
Metalen behuizing
Breed ingangsbereik
Overbelastingsbeveiliging door stroombegrenzing, auto recovery
Beschermd tegen kortsluiting, overbelasting, overspanning, oververhitting
Ingebouwd PFC-circuit
IP67
Uitgangsspanning en stroombegrenzing instelbaar via interne potentiometer aan de onderkant van de behuizing

Opmerkingen

Belangrijke informatie!

Gebruik geen LED-driver/LED-trafo met een te klein vermogen! Gebruik er een die ongeveer 1/3 meer vermogen (watt) heeft dan strikt noodzakelijk voor de gebruikte LED. Voor de belasting van de LED-driver is namelijk niet de informatie over het aantal watt van de LED-fabrikant bepalend, maar het werkelijke stroomverbruik (ampère) van de LED. Op deze manier houdt u er rekening mee dat de inschakelstroom significant hoger uitvalt.
