MEAN WELL ELG-75-36AB-3Y LED-driver Constante spanning 75.6 W 1.05 - 2.1 A 32.4 - 39.6 V/DC 3-in-1 dimmer, Montage op on kopen ? Conrad Electronic

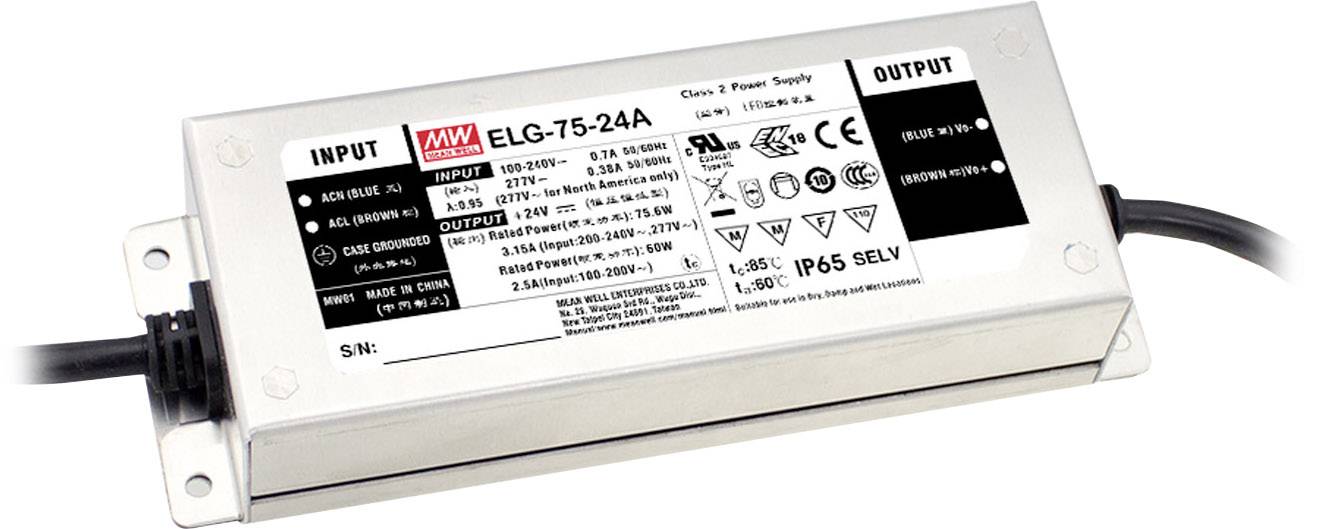

Voeding met productaanduidingen en veiligheidssymbolen. Modelingang: 100-240V, uitgang: 24V, 3,13A, 75W, waterdicht IP65.

Datasheet (PDF)

Leverbaar ma. 21 sep.

9 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 35,53 / Stuk)

€ 35,53

excl. btw

Slechts 9 Stuk(s) beschikbaar

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

LED-schakelnetvoeding ELG-75-36AB-3Y

Constante spanning
Onafhankelijke voeding
Metalen behuizing
Ingang met groot bereik
Overbelastingsbeveiliging door stroombegrenzing, auto recovery
Beveiligd tegen kortsluiting, overbelasting, overspanning, oververhitting
Ingebouwd PFC-schakelcircuit
Geschikt voor LED-verlichtingstoepassingen
SELV-compatitbel
Veiligheidsnormen: EN61347-1, EN61347-2-13 en andere
EMC-normen: EN55015, EN61000-3-2 klasse C, EN61000-3-3, EN61547 en andere
Conform 6 kV immuniteit tegen stootspanningen
IP65, uitgangsspanning en stroombegrenzing via interne potentiometer aan de onderkant van de behuizing instelbaar, dimmen via uitgevoerde stuurkabel, 3-in-1 dimfunctie (0 - 10 V DC, PWM, 100k ohm potentiometer)
Primaire kabel met randaarde

Technische specificaties

Soortnaam: LED-driver

Uitvoering: Constante spanning

Afm.: (l x b x h) 180 x 63 x 35.5 mm

Kleur (specifiek): Metaal

Uitgangsspanning (max.): 39.6 V/DC

Uitgangsspanning (min.): 32.4 V/DC

Keurmerk: SELV, UL, MM, ENEC, CB

Uitgangsstroom (max.): 2.1 A

Uitgangsstroom (max.) afgerond: 2.1 A

Voedingsspanning: 230 V/AC
115 V/AC

Veiligheidsklasse: I

Bijzonderheden: 3-in-1 dimmer
Montage op ontvlambare oppervlakken
Geschikt voor meubels
Outdoor
PFC-schakeling
Dimbaar
Instelbaar
Overbelastingsbescherming
Overspanning

: IP65

Aansluiting: Kabel, open einde

Vermogen (max.): 75.6 W

Aantal uitgangen: 1 x

Aantal ingangen: 1 x

Uitgangsstroom (min.): 1.05 A

Ingangsspanning (max.): 305 V/AC
431 V/DC

Ingangsspanning (min.): 100 V/AC
142 V/DC

Gewicht: 800 g

Vermogensbereik: 75.6 W (max)

Type: schakelende

Breedte: 63 mm

Hoogte: 35.5 mm

: 180 mm

Max. temperatuur: +85 °C

Min. temperatuur: -40 °C

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Uitvoering

Voedingsspanning

Vermogen (max.)

Bijzonderheden

Uitgangsstroom (max.) afgerond

Soortnaam

Uitgangsspanning (max.)

Uitgangsspanning (min.)

MEAN WELL ELG-150-42A-3Y LED-transformator, LED-driver Constante spanning, Constante stroomsterkte 150 W 1.8 - 3.57 A 37.8 - 46.2 V/DC Instelbaar, Montage op ontvlambare oppervlakken, Overbelastingsbescherming, Overspanning, PFC-schakeling 1 stuk(s)

Artikelnummer:1645929

Constante spanningConstante stroomsterkte

115 V/AC230 V/AC

150 W

InstelbaarMontage op ontvlambare oppervlakkenOverbelastingsbeschermingOverspanningPFC-schakeling

3.57 A

LED-transformator

46.2 V/DC

37.8 V/DC

MEAN WELL ELG-100-36A-3Y LED-transformator, LED-driver Constante spanning, Constante stroomsterkte 95.76 W 1.33 - 2.66 A 32.4 - 39.6 V/DC Instelbaar, Montage op ontvlambare oppervlakken, Overbelastingsbescherming, Overspanning, PFC-schakeling 1 stuk(s)

Artikelnummer:1645936

Constante spanningConstante stroomsterkte

115 V/AC230 V/AC

95.76 W

InstelbaarMontage op ontvlambare oppervlakkenOverbelastingsbeschermingOverspanningPFC-schakeling

2.66 A

LED-transformator

39.6 V/DC

32.4 V/DC

MEAN WELL ELG-150-24A-3Y LED-transformator, LED-driver Constante spanning, Constante stroomsterkte 150 W 3.2 - 6.25 A 21.6 - 26.4 V/DC Instelbaar, Montage op ontvlambare oppervlakken, Overbelastingsbescherming, Overspanning, PFC-schakeling 1 stuk(s)

Artikelnummer:1645937

Constante spanningConstante stroomsterkte

115 V/AC230 V/AC

150 W

InstelbaarMontage op ontvlambare oppervlakkenOverbelastingsbeschermingOverspanningPFC-schakeling

6.25 A

LED-transformator

26.4 V/DC

21.6 V/DC

MEAN WELL ELG-150-36A-3Y LED-transformator, LED-driver Constante spanning, Constante stroomsterkte 150.1 W 2.1 - 4.17 A 32.4 - 39.6 V/DC Instelbaar, Montage op ontvlambare oppervlakken, Overbelastingsbescherming, Overspanning, PFC-schakeling 1 stuk(s)

Artikelnummer:1645938

Constante spanningConstante stroomsterkte

115 V/AC230 V/AC

150.1 W

InstelbaarMontage op ontvlambare oppervlakkenOverbelastingsbeschermingOverspanningPFC-schakeling

4.17 A

LED-transformator

39.6 V/DC

32.4 V/DC

MEAN WELL ELG-150-12A-3Y LED-transformator, LED-driver Constante spanning, Constante stroomsterkte 120 W 5 - 10 A 10.8 - 13.2 V/DC Instelbaar, Montage op ontvlambare oppervlakken, Overbelastingsbescherming, Overspanning, PFC-schakeling 1 stuk(s)

Artikelnummer:1645952

Constante spanningConstante stroomsterkte

115 V/AC230 V/AC

120 W

InstelbaarMontage op ontvlambare oppervlakkenOverbelastingsbeschermingOverspanningPFC-schakeling

10 A

LED-transformator

13.2 V/DC

10.8 V/DC

MEAN WELL ELG-100-24A-3Y LED-transformator, LED-driver Constante spanning, Constante stroomsterkte 96 W 2 - 4 A 21.6 - 26.4 V/DC Instelbaar, Montage op ontvlambare oppervlakken, Overbelastingsbescherming, Overspanning, PFC-schakeling 1 stuk(s)

Artikelnummer:1645987

Constante spanningConstante stroomsterkte

115 V/AC230 V/AC

96 W

InstelbaarMontage op ontvlambare oppervlakkenOverbelastingsbeschermingOverspanningPFC-schakeling

4 A

LED-transformator

26.4 V/DC

21.6 V/DC

MEAN WELL ELG-100-42A-3Y LED-transformator, LED-driver Constante spanning, Constante stroomsterkte 95.76 W 1.14 - 2.28 A 37.8 - 46.2 V/DC Instelbaar, Montage op ontvlambare oppervlakken, Overbelastingsbescherming, Overspanning, PFC-schakeling 1 stuk(s)

Artikelnummer:1645988

Constante spanningConstante stroomsterkte

115 V/AC230 V/AC

95.76 W

InstelbaarMontage op ontvlambare oppervlakkenOverbelastingsbeschermingOverspanningPFC-schakeling

2.28 A

LED-transformator

46.2 V/DC

37.8 V/DC

MEAN WELL ELG-100-48A-3Y LED-transformator, LED-driver Constante spanning, Constante stroomsterkte 96 W 1 - 2 A 43.2 - 52.8 V/DC Instelbaar, Montage op ontvlambare oppervlakken, Overbelastingsbescherming, Overspanning, PFC-schakeling 1 stuk(s)

Artikelnummer:1645989

Constante spanningConstante stroomsterkte

115 V/AC230 V/AC

96 W

InstelbaarMontage op ontvlambare oppervlakkenOverbelastingsbeschermingOverspanningPFC-schakeling

2 A

LED-transformator

52.8 V/DC

43.2 V/DC

MEAN WELL ELG-100-54A-3Y LED-transformator, LED-driver Constante spanning, Constante stroomsterkte 96.12 W 0.89 - 1.78 A 48.6 - 59.4 V/DC Instelbaar, Montage op ontvlambare oppervlakken, Overbelastingsbescherming, Overspanning, PFC-schakeling 1 stuk(s)

Artikelnummer:1645990

Constante spanningConstante stroomsterkte

115 V/AC230 V/AC

96.12 W

InstelbaarMontage op ontvlambare oppervlakkenOverbelastingsbeschermingOverspanningPFC-schakeling

1.78 A

LED-transformator

59.4 V/DC

48.6 V/DC

MEAN WELL ELG-150-48A-3Y LED-transformator, LED-driver Constante spanning, Constante stroomsterkte 150.2 W 1.56 - 3.13 A 43.2 - 52.8 V/DC Instelbaar, Montage op ontvlambare oppervlakken, Overbelastingsbescherming, Overspanning, PFC-schakeling 1 stuk(s)

Artikelnummer:1645995

Constante spanningConstante stroomsterkte

115 V/AC230 V/AC

150.2 W

InstelbaarMontage op ontvlambare oppervlakkenOverbelastingsbeschermingOverspanningPFC-schakeling

3.13 A

LED-transformator

52.8 V/DC

43.2 V/DC

Documenten en downloads

Datablad

Datablad 2113601 MEAN WELL ELG-75-36AB-3Y LED-driver Constante spanning 75.6 W 1.05 - 2.1 A 32.4 - 39.6 V/DC 3-in-1 dimmer, Montage op on

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2113601 MEAN WELL ELG-75-36AB-3Y LED-driver Constante spanning 75.6 W 1.05 - 2.1 A 32.4 - 39.6 V/DC 3-in-1 dimmer, Montage op on

Garantievoorwaarden

Garantievoorwaarden 2113601 MEAN WELL ELG-75-36AB-3Y LED-driver Constante spanning 75.6 W 1.05 - 2.1 A 32.4 - 39.6 V/DC 3-in-1 dimmer, Montage op on

Omschrijving

Met de ELG-serie van Mean Well voegen wij voor u LED-voedingen toe aan ons assortiment, deze worden gekenmerkt door het uitgebreide aanbod aan varianten.
Met een setup-tijd van minder 500 ms en een stand-by-verbruik van minder dan 0,5 W voldoen deze voedingen uit de serie ELG ook aan de in september 2016 ingevoerde zwaardere grenswaarde van de Ecodesign-richtlijn 2009/125/EG.

Uitvoering

Constante spanning
Onafhankelijke voeding
Metalen behuizing
Ingang met groot bereik
Overbelastingsbeveiliging door stroombegrenzing, auto recovery
Beveiligd tegen kortsluiting, overbelasting, overspanning, oververhitting
Ingebouwd PFC-schakelcircuit
SELV-compatitbel
IP65, uitgangsspanning en stroombegrenzing via interne potentiometer aan de onderkant van de behuizing instelbaar, dimmen via uitgevoerde stuurkabel, 3-in-1 dimfunctie (0 - 10 V DC, PWM, 100k ohm potentiometer)
Primaire kabel met randaarde

Opmerkingen

Belangrijke informatie!

Kies uw LED-driver/LED-trafo niet te klein! Kies een LED-driver/LED-trafo die ongeveer 1/3 meer vermogen (watt) heeft.

Doorslaggevend voor de belasting van de LED-driver is niet de informatie over het aantal watt van de LED-fabrikant, maar het werkelijke stroomverbruik (ampère) van de LED.

Er dient rekening ermee te worden gehouden dat de inschakelstroom significant hoger uitvalt.

Alleen bestemd voor inbouw in apparaten.
