MEAN WELL ELG-200-12AB-3Y LED-driver Constante spanning 192 W 8 - 16 A 11.2 - 12.8 V/DC 3-in-1 dimmer, Montage op ontvla kopen ? Conrad Electronic

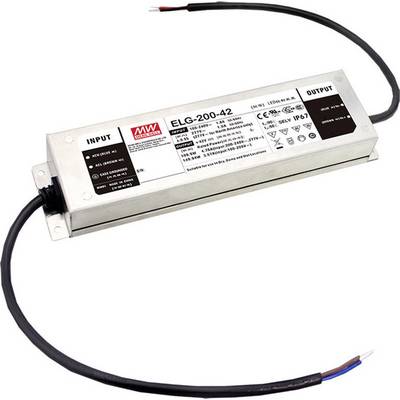

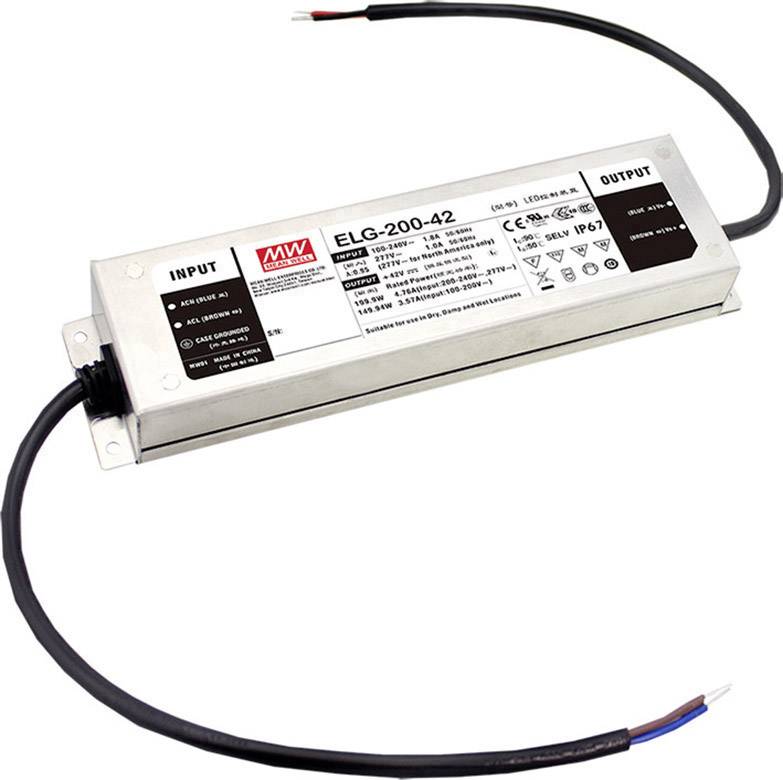

Een rechthoekige voeding van het merk Mean Well met labels en kabelaansluitingen voor input en output. Geschikt voor LED-toepassingen.

Datasheet (PDF)

Leverbaar ma. 5 okt.

12 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 56,19 / Stuk)

€ 56,19

excl. btw

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

LED-schakelnetvoeding ELG-200-12AB-3Y

Constante spanning
Onafhankelijke voeding
Metalen behuizing
Ingang met groot bereik
Overbelastingsbeveiliging door stroombegrenzing, auto recovery
beschermd tegen kortsluiting, overbelasting, te hoge spanning, te hoge temperatuur
Ingebouwd PFC-schakelcircuit
geschikt voor LED-verlichtingstoepassingen
Conform SELV
Veiligheidsnormen: EN 61347-1, EN 61347-2-13 en andere
EMC-normen: EN 55015, EN 61000-3-2 klasse C, EN 61000-3-3, EN 61547 en andere
conform 6 kV surge immunity-niveau
IP65, uitgangsspanning en stroombegrenzing via interne potentiometer op de onderkant van de behuizing instelbaar, dimmen via besturingslijn, 3-in-1 dimfunctie (0 - 10 V DC, PWM, 100 kΩ potentiometer)
aardleiding in de primaire kabel

Technische specificaties

Soortnaam: LED-driver

Uitvoering: Constante spanning

Afm.: (l x b x h) 244 x 71 x 37.5 mm

Kleur (specifiek): Metaal

Uitgangsspanning (max.): 12.8 V/DC

Uitgangsspanning (min.): 11.2 V/DC

Keurmerk: SELV, UL, MM, ENEC, CB

Uitgangsstroom (max.): 16 A

Uitgangsstroom (max.) afgerond: 16 A

Voedingsspanning: 230 V/AC
115 V/AC

Veiligheidsklasse: I

Bijzonderheden: 3-in-1 dimmer
Montage op ontvlambare oppervlakken
Geschikt voor meubels
Outdoor
PFC-schakeling
Dimbaar
Instelbaar
Overbelastingsbescherming
Overspanning

: IP65

Aansluiting: Kabel, open einde

Vermogen (max.): 192 W

Aantal uitgangen: 1 x

Aantal ingangen: 1 x

Uitgangsstroom (min.): 8 A

Ingangsspanning (max.): 305 V/AC
431 V/DC

Ingangsspanning (min.): 100 V/AC
142 V/DC

Gewicht: 1220 g

Vermogensbereik: 192 W (max)

Type: schakelend

Breedte: 71 mm

Hoogte: 37.5 mm

: 244 mm

Max. temperatuur: +90 °C

Min. temperatuur: -40 °C

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Uitvoering

Voedingsspanning

Vermogen (max.)

Bijzonderheden

Uitgangsstroom (max.) afgerond

Soortnaam

Uitgangsspanning (max.)

Uitgangsspanning (min.)

MEAN WELL ELG-150-42A-3Y LED-transformator, LED-driver Constante spanning, Constante stroomsterkte 150 W 1.8 - 3.57 A 37.8 - 46.2 V/DC Instelbaar, Montage op ontvlambare oppervlakken, Overbelastingsbescherming, Overspanning, PFC-schakeling 1 stuk(s)

Artikelnummer:1645929

Constante spanningConstante stroomsterkte

115 V/AC230 V/AC

150 W

InstelbaarMontage op ontvlambare oppervlakkenOverbelastingsbeschermingOverspanningPFC-schakeling

3.57 A

LED-transformator

46.2 V/DC

37.8 V/DC

MEAN WELL ELG-100-36A-3Y LED-transformator, LED-driver Constante spanning, Constante stroomsterkte 95.76 W 1.33 - 2.66 A 32.4 - 39.6 V/DC Instelbaar, Montage op ontvlambare oppervlakken, Overbelastingsbescherming, Overspanning, PFC-schakeling 1 stuk(s)

Artikelnummer:1645936

Constante spanningConstante stroomsterkte

115 V/AC230 V/AC

95.76 W

InstelbaarMontage op ontvlambare oppervlakkenOverbelastingsbeschermingOverspanningPFC-schakeling

2.66 A

LED-transformator

39.6 V/DC

32.4 V/DC

MEAN WELL ELG-150-24A-3Y LED-transformator, LED-driver Constante spanning, Constante stroomsterkte 150 W 3.2 - 6.25 A 21.6 - 26.4 V/DC Instelbaar, Montage op ontvlambare oppervlakken, Overbelastingsbescherming, Overspanning, PFC-schakeling 1 stuk(s)

Artikelnummer:1645937

Constante spanningConstante stroomsterkte

115 V/AC230 V/AC

150 W

InstelbaarMontage op ontvlambare oppervlakkenOverbelastingsbeschermingOverspanningPFC-schakeling

6.25 A

LED-transformator

26.4 V/DC

21.6 V/DC

MEAN WELL ELG-150-36A-3Y LED-transformator, LED-driver Constante spanning, Constante stroomsterkte 150.1 W 2.1 - 4.17 A 32.4 - 39.6 V/DC Instelbaar, Montage op ontvlambare oppervlakken, Overbelastingsbescherming, Overspanning, PFC-schakeling 1 stuk(s)

Artikelnummer:1645938

Constante spanningConstante stroomsterkte

115 V/AC230 V/AC

150.1 W

InstelbaarMontage op ontvlambare oppervlakkenOverbelastingsbeschermingOverspanningPFC-schakeling

4.17 A

LED-transformator

39.6 V/DC

32.4 V/DC

MEAN WELL ELG-150-12A-3Y LED-transformator, LED-driver Constante spanning, Constante stroomsterkte 120 W 5 - 10 A 10.8 - 13.2 V/DC Instelbaar, Montage op ontvlambare oppervlakken, Overbelastingsbescherming, Overspanning, PFC-schakeling 1 stuk(s)

Artikelnummer:1645952

Constante spanningConstante stroomsterkte

115 V/AC230 V/AC

120 W

InstelbaarMontage op ontvlambare oppervlakkenOverbelastingsbeschermingOverspanningPFC-schakeling

10 A

LED-transformator

13.2 V/DC

10.8 V/DC

MEAN WELL ELG-100-24A-3Y LED-transformator, LED-driver Constante spanning, Constante stroomsterkte 96 W 2 - 4 A 21.6 - 26.4 V/DC Instelbaar, Montage op ontvlambare oppervlakken, Overbelastingsbescherming, Overspanning, PFC-schakeling 1 stuk(s)

Artikelnummer:1645987

Constante spanningConstante stroomsterkte

115 V/AC230 V/AC

96 W

InstelbaarMontage op ontvlambare oppervlakkenOverbelastingsbeschermingOverspanningPFC-schakeling

4 A

LED-transformator

26.4 V/DC

21.6 V/DC

MEAN WELL ELG-100-42A-3Y LED-transformator, LED-driver Constante spanning, Constante stroomsterkte 95.76 W 1.14 - 2.28 A 37.8 - 46.2 V/DC Instelbaar, Montage op ontvlambare oppervlakken, Overbelastingsbescherming, Overspanning, PFC-schakeling 1 stuk(s)

Artikelnummer:1645988

Constante spanningConstante stroomsterkte

115 V/AC230 V/AC

95.76 W

InstelbaarMontage op ontvlambare oppervlakkenOverbelastingsbeschermingOverspanningPFC-schakeling

2.28 A

LED-transformator

46.2 V/DC

37.8 V/DC

MEAN WELL ELG-100-48A-3Y LED-transformator, LED-driver Constante spanning, Constante stroomsterkte 96 W 1 - 2 A 43.2 - 52.8 V/DC Instelbaar, Montage op ontvlambare oppervlakken, Overbelastingsbescherming, Overspanning, PFC-schakeling 1 stuk(s)

Artikelnummer:1645989

Constante spanningConstante stroomsterkte

115 V/AC230 V/AC

96 W

InstelbaarMontage op ontvlambare oppervlakkenOverbelastingsbeschermingOverspanningPFC-schakeling

2 A

LED-transformator

52.8 V/DC

43.2 V/DC

MEAN WELL ELG-100-54A-3Y LED-transformator, LED-driver Constante spanning, Constante stroomsterkte 96.12 W 0.89 - 1.78 A 48.6 - 59.4 V/DC Instelbaar, Montage op ontvlambare oppervlakken, Overbelastingsbescherming, Overspanning, PFC-schakeling 1 stuk(s)

Artikelnummer:1645990

Constante spanningConstante stroomsterkte

115 V/AC230 V/AC

96.12 W

InstelbaarMontage op ontvlambare oppervlakkenOverbelastingsbeschermingOverspanningPFC-schakeling

1.78 A

LED-transformator

59.4 V/DC

48.6 V/DC

MEAN WELL ELG-150-48A-3Y LED-transformator, LED-driver Constante spanning, Constante stroomsterkte 150.2 W 1.56 - 3.13 A 43.2 - 52.8 V/DC Instelbaar, Montage op ontvlambare oppervlakken, Overbelastingsbescherming, Overspanning, PFC-schakeling 1 stuk(s)

Artikelnummer:1645995

Constante spanningConstante stroomsterkte

115 V/AC230 V/AC

150.2 W

InstelbaarMontage op ontvlambare oppervlakkenOverbelastingsbeschermingOverspanningPFC-schakeling

3.13 A

LED-transformator

52.8 V/DC

43.2 V/DC

Documenten en downloads

Datablad

Datablad 2113514 MEAN WELL ELG-200-12AB-3Y LED-driver Constante spanning 192 W 8 - 16 A 11.2 - 12.8 V/DC 3-in-1 dimmer, Montage op ontvla

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2113514 MEAN WELL ELG-200-12AB-3Y LED-driver Constante spanning 192 W 8 - 16 A 11.2 - 12.8 V/DC 3-in-1 dimmer, Montage op ontvla

Garantievoorwaarden

Garantievoorwaarden 2113514 MEAN WELL ELG-200-12AB-3Y LED-driver Constante spanning 192 W 8 - 16 A 11.2 - 12.8 V/DC 3-in-1 dimmer, Montage op ontvla

Omschrijving

Met de ELG-serie van Mean Well hebben wij voor u LED-netvoedingen in het programma die zich onderscheiden door de vele verschillende varianten.
Met een set-uptijd van minder dan 500 ms en een stand-by-verbruik van minder dan 0,5 W voldoen deze netvoedingen van de serie ELG ook aan de in september 2016 aangescherpte grenswaarde van de ecodesign-richtlijn 2009/125/EG.

Uitvoering

Constante spanning
Onafhankelijke voeding
Metalen behuizing
Ingang met groot bereik
Overbelastingsbeveiliging door stroombegrenzing, auto recovery
beschermd tegen kortsluiting, overbelasting, te hoge spanning, te hoge temperatuur
Ingebouwd PFC-schakelcircuit
Conform SELV
IP65, uitgangsspanning en stroombegrenzing via interne potentiometer op de onderkant van de behuizing instelbaar, dimmen via besturingslijn, 3-in-1 dimfunctie (0 - 10 V DC, PWM, 100 kΩ potentiometer)
aardleiding in de primaire kabel

Opmerkingen

Belangrijke informatie!

Kies uw LED-driver/LED-trafo niet te klein! Kies een LED-driver/LED-trafo die ongeveer 1/3 meer vermogen (watt) heeft.

Doorslaggevend voor de belasting van de LED-driver is niet de informatie over het aantal watt van de LED-fabrikant, maar het werkelijke stroomverbruik (ampère) van de LED.

Er dient rekening ermee te worden gehouden dat de inschakelstroom significant hoger uitvalt.

Alleen bestemd voor inbouw in apparaten.
