MEAN WELL ELG-150-24AB-3Y LED-driver Constante spanning 150 W 3.2 - 6.25 A 21.6 - 26.4 V/DC 3-in-1 dimmer, Montage op on kopen ? Conrad Electronic

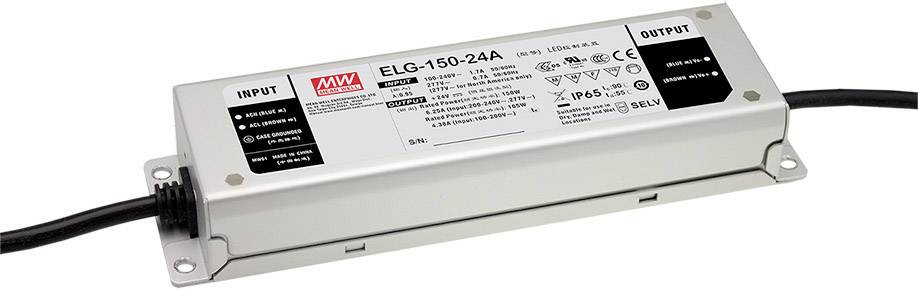

Rechthoekig elektrisch voedingsapparaat met zwart ingangskabel links en zwart uitgangskabel rechts; merk- en vermogensinformatie bovenaan.

Datasheet (PDF)

Leverbaar wo. 16 sep.

12 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 47,93 / Stuk)

€ 47,93

excl. btw

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

LED-schakelnetvoeding ELG-150-24AB-3Y

Constante spanning
Onafhankelijke voeding
Metalen behuizing
Ingang met groot bereik
Overbelastingsbeveiliging door stroombegrenzing, auto recovery
beschermd tegen kortsluiting, overbelasting, te hoge spanning, te hoge temperatuur
Ingebouwd PFC-schakelcircuit
geschikt voor LED-verlichtingstoepassingen
Conform SELV
Veiligheidsnormen: EN 61347-1, EN 61347-2-13 en andere
EMC-normen: EN 55015, EN 61000-3-2 klasse C, EN 61000-3-3, EN 61547 en andere
conform 6 kV surge immunity-niveau
IP65, uitgangsspanning en stroombegrenzing via interne potentiometer op de onderkant van de behuizing instelbaar, dimmen via besturingslijn, 3-in-1 dimfunctie (0 - 10 V DC, PWM, 100 kΩ potentiometer)
aardleiding in de primaire kabel

Technische specificaties

Soortnaam: LED-driver

Uitvoering: Constante spanning

Afm.: (l x b x h) 219 x 63 x 35.5 mm

Kleur (specifiek): Metaal

Uitgangsspanning (max.): 26.4 V/DC

Uitgangsspanning (min.): 21.6 V/DC

Keurmerk: SELV, UL, MM, ENEC, CB

Uitgangsstroom (max.): 6.25 A

Uitgangsstroom (max.) afgerond: 6.25 A

Voedingsspanning: 230 V/AC
115 V/AC

Veiligheidsklasse: I

Bijzonderheden: 3-in-1 dimmer
Montage op ontvlambare oppervlakken
Geschikt voor meubels
Outdoor
PFC-schakeling
Dimbaar
Instelbaar
Overbelastingsbescherming
Overspanning

: IP65

Aansluiting: Kabel, open einde

Vermogen (max.): 150 W

Aantal uitgangen: 1 x

Aantal ingangen: 1 x

Uitgangsstroom (min.): 3.2 A

Ingangsspanning (max.): 305 V/AC
431 V/DC

Ingangsspanning (min.): 100 V/AC
142 V/DC

Gewicht: 950 g

Vermogensbereik: 150 W (max)

Type: schakelend

Breedte: 63 mm

Hoogte: 35.5 mm

: 219 mm

Max. temperatuur: +90 °C

Min. temperatuur: -40 °C

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Uitvoering

Voedingsspanning

Vermogen (max.)

Beschermingsklasse

Bijzonderheden

Uitgangsstroom (max.) afgerond

Soortnaam

Uitgangsspanning (max.)

Uitgangsspanning (min.)

MEAN WELL ELG-150-24AB-3Y LED-driver Constante spanning 150 W 3.2 - 6.25 A 21.6 - 26.4 V/DC 3-in-1 dimmer, Montage op ontvlambare oppervlakken, Geschikt voor meubels, Outdoor, PFC-schakeling, Dimbaar, Instelbaar, Overbelastingsbescherming, Overspanning 1 stuk(s)

Artikelnummer:2113603

Dit product

Constante spanning

230 V/AC115 V/AC

150 W

IP65

3-in-1 dimmerMontage op ontvlambare oppervlakkenGeschikt voor meubelsOutdoorPFC-schakelingDimbaarInstelbaarOverbelastingsbeschermingOverspanning

6.25 A

LED-driver

26.4 V/DC

21.6 V/DC

MEAN WELL ELG-200-48B-3Y LED-transformator, LED-driver Constante spanning, Constante stroomsterkte 199.68 W 4.16 A 24 - 48 V/DC 3-in-1 dimmer, Montage op ontvlambare oppervlakken, Overbelastingsbescherming, Overspanning, PFC-schakeling, Outdoor 1 stuk(s)

Artikelnummer:1645927

Constante spanningConstante stroomsterkte

115 V/AC230 V/AC

199.68 W

IP67

3-in-1 dimmerMontage op ontvlambare oppervlakkenOverbelastingsbeschermingOverspanningPFC-schakelingOutdoor

4.16 A

LED-transformator

48 V/DC

24 V/DC

MEAN WELL ELG-200-12B-3Y LED-transformator, LED-driver Constante spanning, Constante stroomsterkte 192 W 16 A 6 - 12 V/DC 3-in-1 dimmer, Montage op ontvlambare oppervlakken, Overbelastingsbescherming, Overspanning, PFC-schakeling, Outdoor 1 stuk(s)

Artikelnummer:1645930

Constante spanningConstante stroomsterkte

115 V/AC230 V/AC

192 W

IP67

3-in-1 dimmerMontage op ontvlambare oppervlakkenOverbelastingsbeschermingOverspanningPFC-schakelingOutdoor

16 A

LED-transformator

12 V/DC

6 V/DC

MEAN WELL ELG-150-24B-3Y LED-transformator, LED-driver Constante spanning, Constante stroomsterkte 150 W 6.25 A 12 - 24 V/DC 3-in-1 dimmer, Montage op ontvlambare oppervlakken, Overbelastingsbescherming, Overspanning, PFC-schakeling, Outdoor 1 stuk(s)

Artikelnummer:1645932

Constante spanningConstante stroomsterkte

115 V/AC230 V/AC

150 W

IP67

3-in-1 dimmerMontage op ontvlambare oppervlakkenOverbelastingsbeschermingOverspanningPFC-schakelingOutdoor

6.25 A

LED-transformator

24 V/DC

12 V/DC

MEAN WELL ELG-150-48B-3Y LED-transformator, LED-driver Constante spanning, Constante stroomsterkte 150.2 W 3.13 A 24 - 48 V/DC 3-in-1 dimmer, Montage op ontvlambare oppervlakken, Overbelastingsbescherming, Overspanning, PFC-schakeling, Outdoor 1 stuk(s)

Artikelnummer:1645933

Constante spanningConstante stroomsterkte

115 V/AC230 V/AC

150.2 W

IP67

3-in-1 dimmerMontage op ontvlambare oppervlakkenOverbelastingsbeschermingOverspanningPFC-schakelingOutdoor

3.13 A

LED-transformator

48 V/DC

24 V/DC

MEAN WELL ELG-200-42B-3Y LED-transformator, LED-driver Constante spanning, Constante stroomsterkte 199.9 W 4.76 A 21 - 42 V/DC 3-in-1 dimmer, Montage op ontvlambare oppervlakken, Overbelastingsbescherming, Overspanning, PFC-schakeling, Outdoor 1 stuk(s)

Artikelnummer:1645941

Constante spanningConstante stroomsterkte

115 V/AC230 V/AC

199.9 W

IP67

3-in-1 dimmerMontage op ontvlambare oppervlakkenOverbelastingsbeschermingOverspanningPFC-schakelingOutdoor

4.76 A

LED-transformator

42 V/DC

21 V/DC

MEAN WELL ELG-100-24B-3Y LED-transformator, LED-driver Constante spanning, Constante stroomsterkte 96 W 4 A 12 - 24 V/DC 3-in-1 dimmer, Montage op ontvlambare oppervlakken, Overbelastingsbescherming, Overspanning, PFC-schakeling, Outdoor 1 stuk(s)

Artikelnummer:1645949

Constante spanningConstante stroomsterkte

115 V/AC230 V/AC

96 W

IP67

3-in-1 dimmerMontage op ontvlambare oppervlakkenOverbelastingsbeschermingOverspanningPFC-schakelingOutdoor

4 A

LED-transformator

24 V/DC

12 V/DC

MEAN WELL ELG-100-54B-3Y LED-transformator, LED-driver Constante spanning, Constante stroomsterkte 96.12 W 1.78 A 27 - 54 V/DC 3-in-1 dimmer, Montage op ontvlambare oppervlakken, Overbelastingsbescherming, Overspanning, PFC-schakeling, Outdoor 1 stuk(s)

Artikelnummer:1645950

Constante spanningConstante stroomsterkte

115 V/AC230 V/AC

96.12 W

IP67

3-in-1 dimmerMontage op ontvlambare oppervlakkenOverbelastingsbeschermingOverspanningPFC-schakelingOutdoor

1.78 A

LED-transformator

54 V/DC

27 V/DC

MEAN WELL ELG-150-36B-3Y LED-transformator, LED-driver Constante spanning, Constante stroomsterkte 150.1 W 4.17 A 18 - 36 V/DC 3-in-1 dimmer, Montage op ontvlambare oppervlakken, Overbelastingsbescherming, Overspanning, PFC-schakeling, Outdoor 1 stuk(s)

Artikelnummer:1645954

Constante spanningConstante stroomsterkte

115 V/AC230 V/AC

150.1 W

IP67

3-in-1 dimmerMontage op ontvlambare oppervlakkenOverbelastingsbeschermingOverspanningPFC-schakelingOutdoor

4.17 A

LED-transformator

36 V/DC

18 V/DC

MEAN WELL ELG-150-42B-3Y LED-transformator, LED-driver Constante spanning, Constante stroomsterkte 150 W 3.57 A 21 - 42 V/DC 3-in-1 dimmer, Montage op ontvlambare oppervlakken, Overbelastingsbescherming, Overspanning, PFC-schakeling, Outdoor 1 stuk(s)

Artikelnummer:1645955

Constante spanningConstante stroomsterkte

115 V/AC230 V/AC

150 W

IP67

3-in-1 dimmerMontage op ontvlambare oppervlakkenOverbelastingsbeschermingOverspanningPFC-schakelingOutdoor

3.57 A

LED-transformator

42 V/DC

21 V/DC

Documenten en downloads

Datablad

Datablad 2113603 MEAN WELL ELG-150-24AB-3Y LED-driver Constante spanning 150 W 3.2 - 6.25 A 21.6 - 26.4 V/DC 3-in-1 dimmer, Montage op on

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2113603 MEAN WELL ELG-150-24AB-3Y LED-driver Constante spanning 150 W 3.2 - 6.25 A 21.6 - 26.4 V/DC 3-in-1 dimmer, Montage op on

Garantievoorwaarden

Garantievoorwaarden 2113603 MEAN WELL ELG-150-24AB-3Y LED-driver Constante spanning 150 W 3.2 - 6.25 A 21.6 - 26.4 V/DC 3-in-1 dimmer, Montage op on

Omschrijving

Met de ELG-serie van Mean Well hebben wij voor u LED-netvoedingen in het programma die zich onderscheiden door de vele verschillende varianten.
Met een set-uptijd van minder dan 500 ms en een stand-by-verbruik van minder dan 0,5 W voldoen deze netvoedingen van de serie ELG ook aan de in september 2016 aangescherpte grenswaarde van de ecodesign-richtlijn 2009/125/EG.

Uitvoering

Constante spanning
Onafhankelijke voeding
Metalen behuizing
Ingang met groot bereik
Overbelastingsbeveiliging door stroombegrenzing, auto recovery
beschermd tegen kortsluiting, overbelasting, te hoge spanning, te hoge temperatuur
Ingebouwd PFC-schakelcircuit
Conform SELV
IP65, uitgangsspanning en stroombegrenzing via interne potentiometer op de onderkant van de behuizing instelbaar, dimmen via besturingslijn, 3-in-1 dimfunctie (0 - 10 V DC, PWM, 100 kΩ potentiometer)
aardleiding in de primaire kabel

Opmerkingen

Belangrijke informatie!

Kies uw LED-driver/LED-trafo niet te klein!

Kies een LED-driver/LED-trafo die ongeveer 1/3 meer vermogen (watt) heeft.

Doorslaggevend voor de belasting van de LED-driver is niet de informatie over het aantal watt van de LED-fabrikant, maar het werkelijke stroomverbruik (ampère) van de LED.

Er dient rekening ermee te worden gehouden dat de inschakelstroom significant hoger uitvalt.

Alleen bestemd voor inbouw in apparaten.
