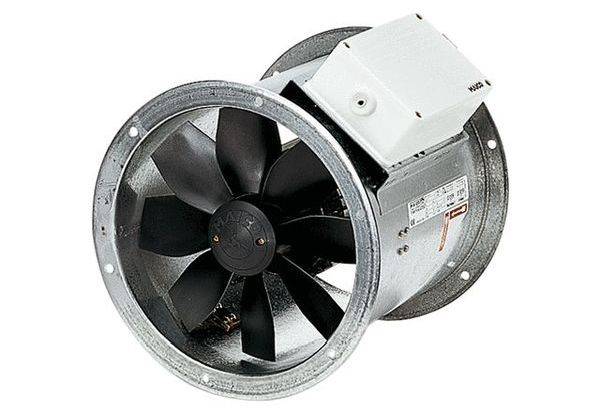

Maico Ventilatoren 0086.0037 Axiaalventilator

Buishuls van verzinkt staalplaat, aan beide zijden met flens. 8-bladige vleugelwielen van glasvezelversterkt polyamide. Dynamisch uitgebalanceerd in 2 niveaus, conform kwaliteitsniveau 6.3, DIN ISO 1940, deel 1. Flensgaten conform DIN en 12220:1998. DZR 56/6 B en DZR 56/4 B: Flensgaten conform DIN en 12220:1998. Om trillingsoverdracht naar het buizensysteem te voorkomen: Gebruik elastische verbindingssteunen, voeten en trillingsdempers. Hoge beschermingsklasse IP 55. Uitzondering EZR/DZR... D IP 54. Inbouw in elke positie mogelijk Motor: Asynchrone motor, toerentalregelbaar. Uitzondering: Type DZR 40/2 B. niet geschikt voor het transport van water-verzadigde lucht. De transportrichting is op het apparaat aangegeven met de draairichting en de transportrichting. Reverseermodus: De volumestroom wordt met ca. 35% bij een anomale transportrichting verminderd. Draaistroommotor: Serie DZR. Nominale spanning 400 V, 50 Hz. Thermische overbelastingsbeveiliging standaard. Uitzondering: Op aanvraag verkrijgbaar bij DZR 25/4 D en omschakelbare axiale buisventilatoren. De aansluitingen zijn potentiaalvrij op klemmen geleid en moeten op een motorbeveiligingsschakelaar bijv. mV 25 of het stuurcircuit van een beschermer worden aangesloten. Poolinschakelbare ventilatoren: Overbelastingsbeveiliging met op de bouwzijde te verkrijgen motorbeveiligingsschakelaar garanderen. Elektrische aansluiting: Buitenliggende klemmenkast met kabeltules. Veiligheidsaanwijzingen: De ventilator mag alleen in gebruik worden genomen als de aanraakbeveiliging van het vleugelrad conform DIN en ISO 13857 is gegarandeerd. Artikel: DZR 56/4 B, pompvolume: 12640 m3/h, pompvolume: 9950 m3/h / in opt. Rendement, druk pfs, nominaal: 170 Pa - in opt. Rendement, toerental nnominaal: 1400 1/min - in opt. Rendement, toerental: 1430 1/min, loopwieltype: Axiaal, AXIAL, toerentalregelbaar: Ja, omkeerbaarheid: Ja, Spanningstype: draaistroom, nominale spanning: 400 V, netfrequentie: 50 Hz, nominaal vermogen: 1170 W/IM opt. Rendement, INENN: 1,9 A / IM opt. Rendement, Imax: 2,4 A, beschermingsklasse: IP 55, warmteklasse: F, poolomschakelbaar: nee, netkabel: 7 / 1,5 mm2, inbouwpositie: horizontaal / verticaal, materiaal: staalplaat, verzinkt, gewicht: 35,16 kg, nominale breedte: 560 mm, breedte: 664 mm, hoogte: 700 mm, diepte: 400 mm, A: 570 mm, B: 400 mm, Invoermiddeltemperatuur bij Imax: 60 °C, totale efficiëntie e: 60,1 %, meetcategorie: d, efficiëntiecategorie: totaal, efficiëntie N: 66,4, VSD vereist: nee, productiejaar: zie typeplaatje, naam van de fabrikant / officieel registratienr. / plaats van vestiging van de fabrikant: Maico Elektrofahrt-Fabrik GmbH / Registergericht Friburg, HRB 601233 / Villingen-Schwenningen, PBEP / TransportvolumeBEP / PFS, BEP: 0,99 kW / 11390 m3/h, nBEP: 1420 1/min, specifieke verhouding: ca. 1, informatie over demontage en verwijdering: zie montagehandleiding, informatie over inbouw, gebruik en onderhoud: zie montagehandleiding, gebruikte voorwerpen bij de efficiëntie-meting, die niet door de meetcategorie zijn beschreven: -, pf, BEP: 188 Pa, geluidsvermogensniveau LWA5: 88 dB(A), gelijkstroommotor: false
