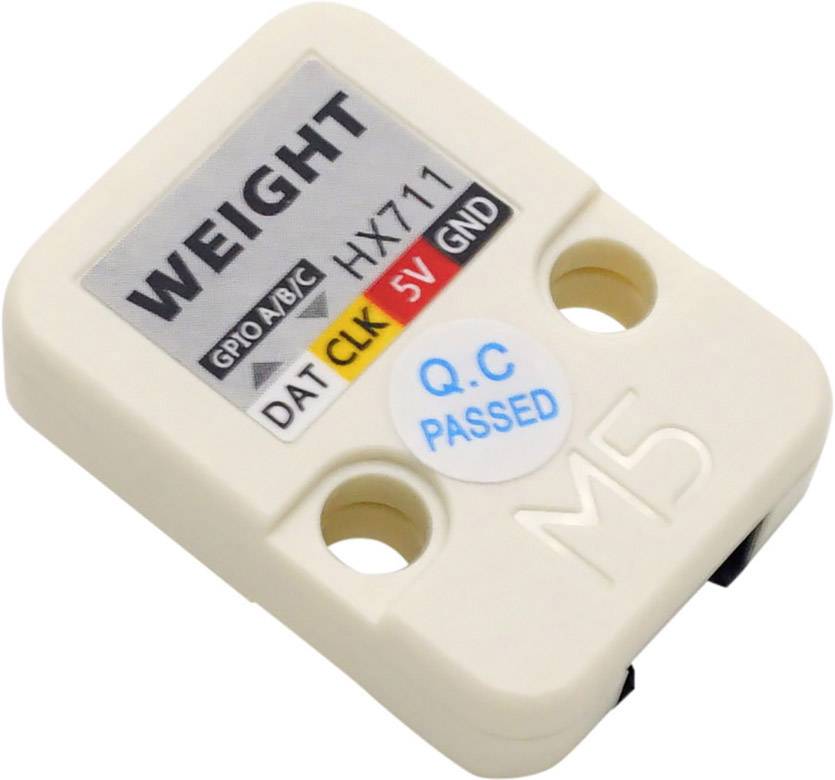

Sensormodule HX711 met opdruk 'WEIGHT', aansluitingen voor GPIO, DAT, CLK, 5V, GND; gecontroleerd en goedgekeurd met 'Q.C PASSED' sticker.

Een sensorbouwonderdeel met een oranje aansluitblok, kabels en connectors, toont elektronische componenten voor DIY-projecten.

Een elektronische aansluitmodule met kabel en aansluitblok, gekenmerkt met A+, A-, E-, E+ voor sensoraansluitingen.

Een witte elektronische stekkerverbinding met een oranje uiteinde, gemarkeerd met 'A+', 'A', 'E', 'E+', en twee bevestigingsgaten.

1/5

Datasheet (PDF)

Leverbaar di. 8 sep.

19 Stuk(s) (Zolang de voorraad strekt)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 3,71 / Stuk)

€ 3,71

excl. btw

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

M5Stack weeginterface

Twee selecteerbare differentiële ingangskanalen
On-Chip-actieve ruisarme PGA met instelbare versterking van 32, 64 en 128
On-Chip-netvoedingsregulator voor analoge weegcellen en ADC-stroomvoorziening
On-Chip-oscillator waarvoor geen externe componenten met optionele externe kristallen benodigd zijn
On-Chip Power-On-Reset
Eenvoudige digitale besturing en seriële interface: pengestuurde besturing, geen programmering nodig
Selecteerbare 10 PLC- of 80 PLC-uitvoerdatasnelheid
Gelijktijdige afwijzing van de 50 Hz- en 60 Hz-voeding
Stroomverbruik inclusief On-Chip-Analog-netvoedingsregulator: normaal bedrijf <1,5 mA, stroomuitval <1 uA
Voedingsspanningsbereik: 2,6 - 5,5 V
Bedrijfstemperatuurbereik: -40 tot +85 ℃
16-polige SOP 16-behuizing
Programmeerplatform: Arduino, UIFlow (Blockly, Python)
Twee Lego-compatibele openingen

Technische specificaties

Soortnaam: Sensormodule

Geschikt voor: Arduino

Interfaces: Grove

Min. voedingsspanning: 2.6 V

Max. voedingsspanning: 5.5 V

Hoogte: 8 mm

: 32 mm

Breedte: 24 mm

Gewicht: 4.9 g

Verpakking: Verpakking zonder plastic

Documenten en downloads

Datablad

Datablad 2306318 M5Stack U030 Sensormodule 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2306318 M5Stack U030 Sensormodule 1 stuk(s)

Omschrijving

De weeginterface uit de M5Stack-serie bevat een geïntegreerde 24-bits HX711 A/D-chip, die speciaal voor elektronische weegschalen is ontwikkeld.
De ingangsmultiplexer kiest de differentiële ingang van kanaal A of B voor de ruisarme versterker met programmeerbare versterking (PGA). Kanaal A kan met een versterking van 128 of 64 worden geprogrammeerd, wat overeenkomt met een differentiële ingangsspanning van ± 20 mV of ± 40 mV, als een 5 V-voedingsspanning op de analoge voedingspen van AVDD wordt aangesloten. Kanaal B heeft een vaste versterking van 32. Voor de interne registers is geen programmering nodig. Alle bedieningselementen van de HX711 worden via de pennen aangesloten.
U kunt bijvoorbeeld op kanaal A een druksensor aansluiten en vervolgens het M5core-beeldscherm gebruiken om de gewichtsgegevens weer te geven.
