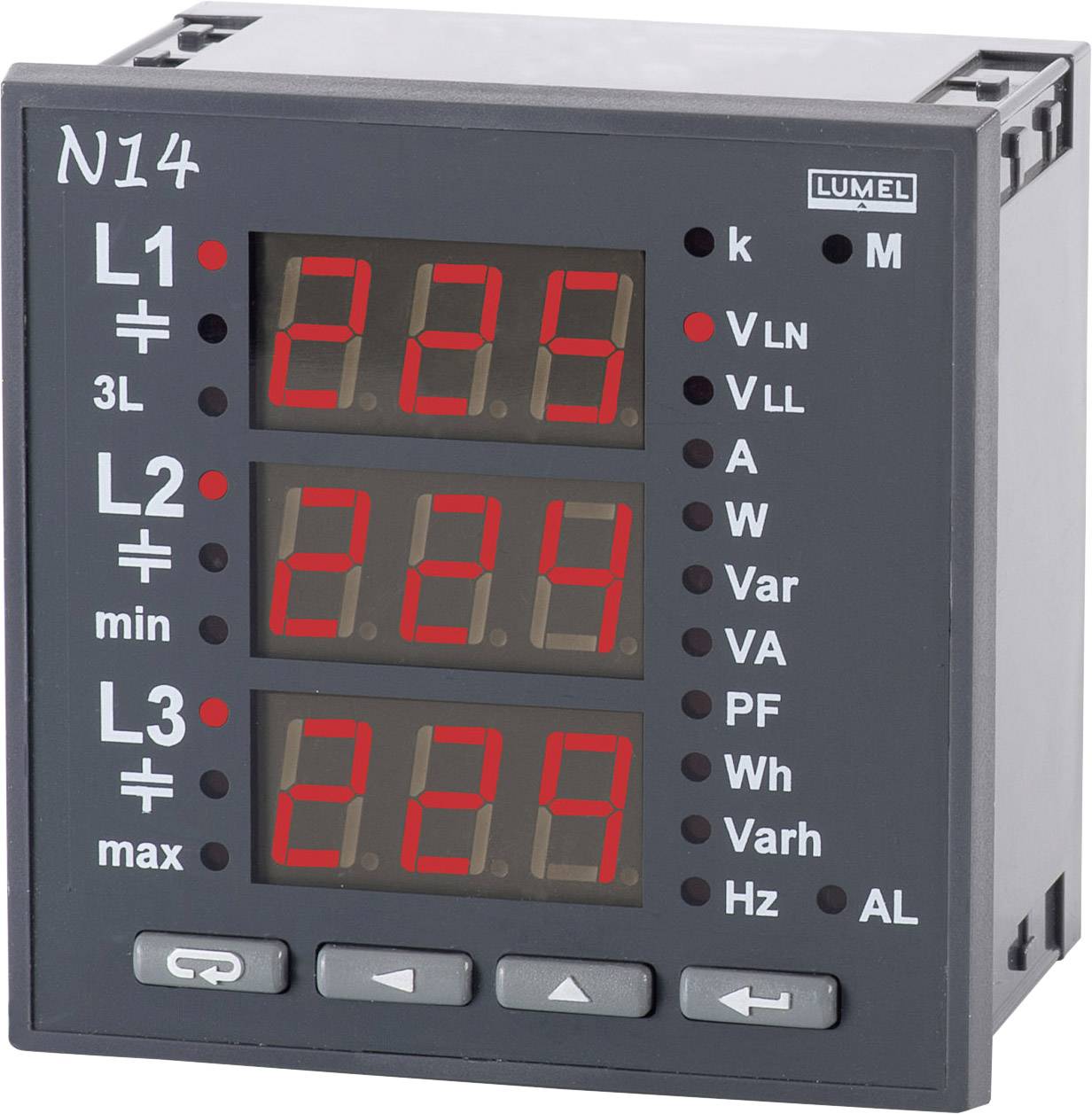

Lumel N14 22008

Multifunctioneel meetapparaat. Het apparaat geeft de parameters van driefasenstroom aan: spanning, stroom, werkelijk vermogen, blind vermogen, vermogensfactor, frequentie, werkzame energie en blinde energie. De meetgrootheden worden afwisselend weergegeven en kunnen met één druk op de knop worden omgeschakeld. Via de toetsen aan de voorkant kunnen de energiewaarden worden gereset.


Het programmeerbare meetapparaat N14 voor inbouw in een schakelpaneel is bedoeld voor meting van de parameters van symmetrisch en asymmetrisch belaste 3-fasige stroomnetten met 3 of 4 draden. Gemeten grootheden worden gelijktijdig weergegeven en digitaal overgedragen. Het meetapparaat maakt besturing en optimalisatie van elektrische apparaten, industriële systemen en -installaties mogelijk. Het meet de effectieve waarde van de spanning en stroom, werkzaam vermogen, schijnbaar vermogen en blindvermogen, vermogensfactoren, werkzaam en schijnvermogen, frequentie en 15-minuten werkelijk vermogen. De spannings- en stroomwaarden worden door ingestelde spanning- en stroomoverbrengingswaarden van de meetomvormer vermenigvuldigd. Bij de vermogen- en energieweergaven is rekening gehouden met de geprogrammeerde overbrengingswaarden. De waarde van elk gemeten meetgrootheid kan met de RS-485-interface naar een hoofdsysteem worden overgedragen. De relaisuitgang signaleert overschrijding van een geselecteerde
meetgrootheid. De impulsuitgang is bedoeld voor verbruikscontrole van de driefasen werkzame energie.
