Lastscheidingsschakelaar Zwart 4-polig 16 mm² 25 A 690 V/AC Siemens 3LD21031TL51 kopen ? Conrad Electronic

'Draaischakelaar met drie aansluitklemmen. De schakelaar staat op "O" voor Uit en heeft een zwart, rond bedieningsvlak.'

Afbeelding vergelijkbaar

Schakelschema van een driefasige vermogensschakelaar. Lijnen tonen de stroomloop, kruisen markeren verbindingen, daaronder -Q1.

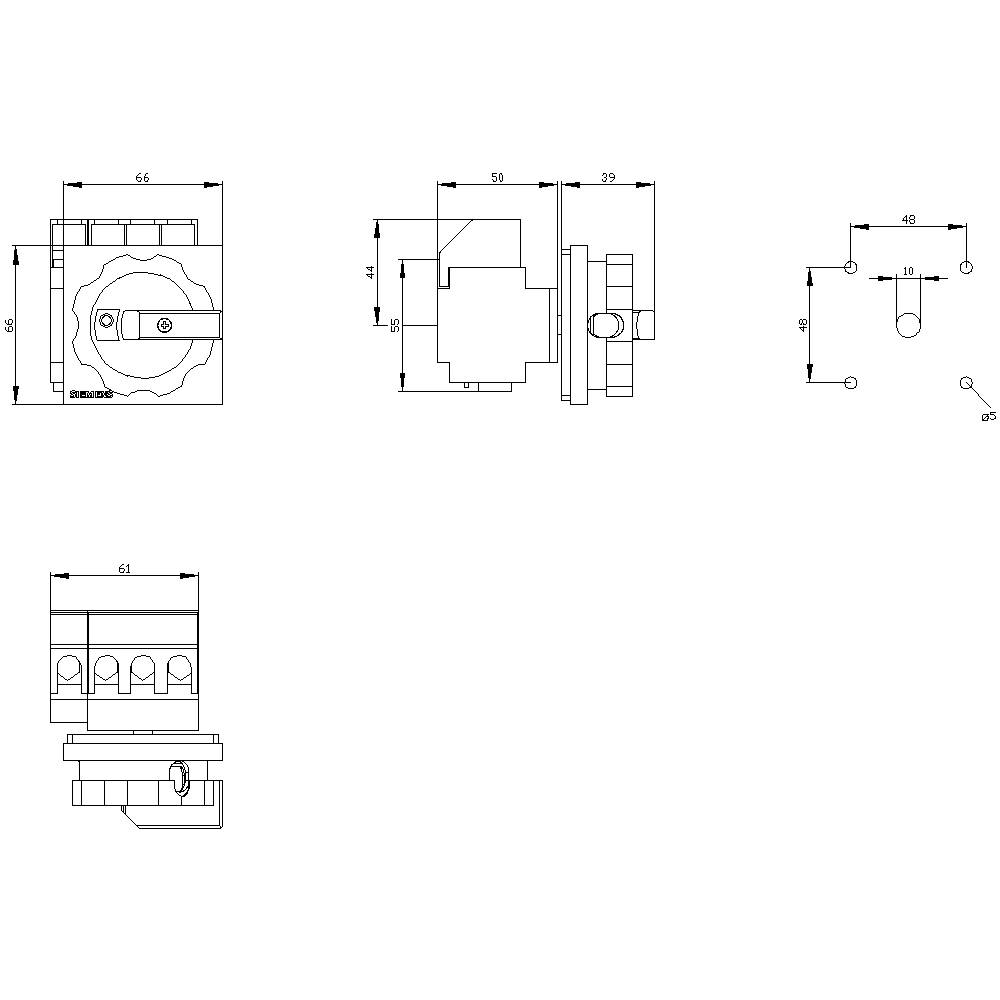

Technische tekening van een schakelaar met afmetingen: 66 mm breedte, 61 mm diepte. Bevat voor-, zij- en detailweergave.

1/3

Afbeelding vergelijkbaar

Soortnaam

Lastscheidingsschakelaar

Nominale spanning

690 V/AC

Aantal polen

Nominale stroom (afgerond)

25 A

Voedingsspanning

690 V/AC

Datasheet (PDF)

Leverbaar ma. 21 sep.

2 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 47,93 / Stuk)

€ 47,93

excl. btw

Slechts 2 Stuk(s) beschikbaar

Gratis verzending met

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Technische specificaties

Beschermingsklasse: IP65
Isolatiespanning: 690 V
Bedrijfsfrequentie: 50/60 Hz
Omgevingstemperatuur: -25 tot +55 °C
Bestand tegen spanningspieken tot 6 kV
Mechanische levensduur: 100.000
Elektrische levensduur: 6000
Kleur van de schacht: zwart
Grootte van de lastscheidingsschakelaar: 2
Vermogensverlies: 4.4 W

Soortnaam: Lastscheidingsschakelaar

Voedingsspanning: 690 V/AC

Nominale spanning: 690 V/AC

Kleur (specifiek): Zwart

Doorsnede: 16 mm²

Aantal polen: 4

Afm.: (b x h x d) 67 x 84 x 92.5 mm

Nominale stroom: 25 A

Nominale stroom (afgerond): 25 A

Uitvoering: Hoofdschakelaar

Breedte: 67 mm

Hoogte: 84 mm

Diepte: 92.5 mm

: 8 kW

: 0

: 0

: 25 A

: 4

: IP65

: 0

: 1

: TRUE

: FALSE

: Frame clamp

: FALSE

: Short rotary handle

: TRUE

: TRUE

: TRUE

: 10 kW

: 0.64 kA

: Black

: FALSE

: TRUE

: FALSE

: FALSE

: FALSE

: 690 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 25 A

: FALSE

: 20

: Other

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 1742952 Lastscheidingsschakelaar Zwart 4-polig 16 mm² 25 A 690 V/AC Siemens 3LD21031TL51

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1742952 Lastscheidingsschakelaar Zwart 4-polig 16 mm² 25 A 690 V/AC Siemens 3LD21031TL51

Omschrijving

Sentron, lastscheider 3LD, hoofdschakelaar, 4-polig, Iu: 25 A, bedrijfsvermogen/bij AC-23 A bij 400 V: 9,5 kW, frontbevestiging, draaiaandrijving, zwart, 4-gats bevestiging van de handgreep. De hoofd- en noodstopschakelaar 3LD als reparatieschakelaar voor het veilig uitschakelen van lasten in de meest uiteenlopende omgevingen. De toepassingsmogelijkheden van de netscheiders 3LD zijn veelzijdig. Na netscheidingen zorgen ze voor een veilige vrijschakeling van alle elektrische apparatuur, schakelen zo bijvoorbeeld draaistroommotoren, maar ook airco- en ventilatiesystemen. 3LD heeft zich op vele gebieden bewezen, met name in de be- en verwerkingsmachines van de machine- en installatiebouw, in de chemische of de voedsel- en drankenindustrie. De Siemens hoofd- en noodstop schakelaars 3LD onderscheiden zich vooral door: 1) Modulaire opbouw, snelle eenvoudige montage van hulpschakelaars, N- PE-klem of 4- polig 2) Veelzijdig en wereldwijd te gebruiken dankzij internationale IEC-, UL- en scheepsbouw-goedkeuringen. 3) Beschermingsklasse tot IP 65 met ingekapselde behuizing voor toepassingen buitenshuis. 4) Voor gelijkstroomtoepassingen te gebruiken. 5) Montagemethode: Frontbevestiging, montageplaat, DIN-rail. 6) Optimale netscheiding van 16 A tot 250 A door de afsluitbaarheid van de draaiaandrijving.

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
