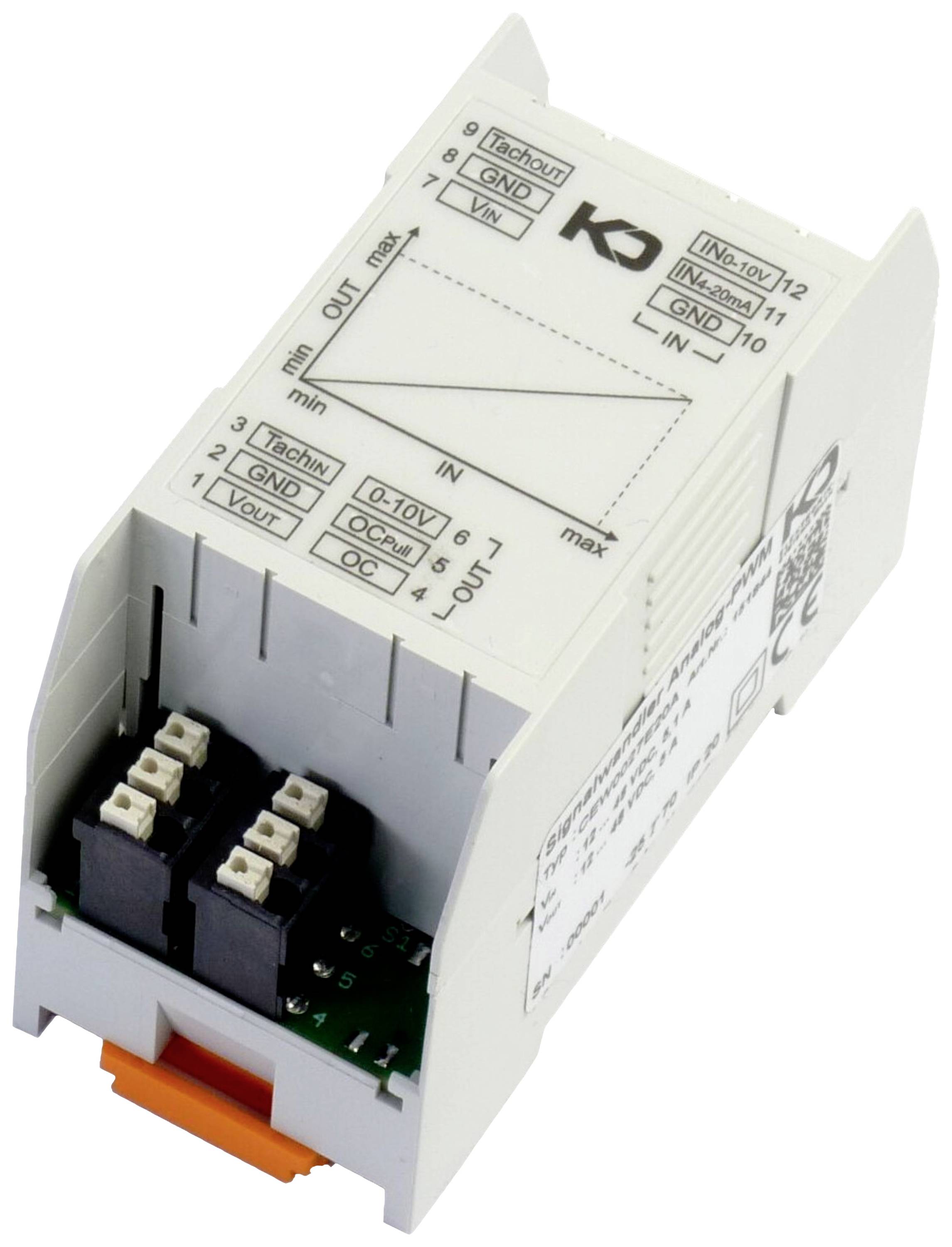

KD Elektronik 151844 Signaalomvormer analoog naar PWM
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
6 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 185,94 / Stuk)
€ 185,94
excl. btw
& Gratis verzending*
Slechts 6 Stuk(s) beschikbaar
Incl. 14 dagen retourrecht (30 dagen met)
Highlights & Details
Signaalomvormer analoge PWM
- Omzetting van een 0...10 V of 4...20 mA signaal in een PWM-signaal
- Aansturing van DC- en AC-ventilatoren met PWM-stuuringang of 0...10 V ingang
- Directe aansluiting van DC-ventilatoren met maximaal 5 A stroomverbruik
Technische specificaties
- Soortnaam
Signaalomvormer analoog naar PWM
- Voedingsspanning
12 V
48 V
- Kleur (specifiek)
Lichtgrijs
- Afm.
(l x b x h) 76 x 36 x 51 mm
- Breedte
36 mm
- Hoogte
51 mm
76 mm
Documenten en downloads
Datablad
Datablad 2901006 KD Elektronik 151844 Signaalomvormer analoog naar PWM
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2901006 KD Elektronik 151844 Signaalomvormer analoog naar PWM
Omschrijving
De signaalomvormer zet een analoog standaardsignaal (0: 10 V resp. 4: 20 mA) om in een PWM-signaal (0: 100% impulsverhouding). De module stelt twee verschillende typen PWM-besturingsinterfaces (open collector en open collector met pull-up) beschikbaar, die elk hetzelfde toerental uitvoeren. Bovendien is er een analoge 0... 10 V uitgang aanwezig, die ook hetzelfde toerental geeft. Als beide signaalingangen (A0-10V en AI4-20mA) zijn geschakeld, worden de hogere van de resulterende toerentallen weergegeven. Er kunnen AC- of DC-ventilatoren worden aangesloten, waarbij DC-ventilatoren met maximaal 5 A stroomopname direct kunnen worden aangesloten.
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- Signaalomvormer analoge PWM
- 12-48VDC
- ingangssignaal:
- 0-10V of 4-20mA
- besturingsuitgang:
- Open collector met en zonder pull-up
- 0-10V
- verder ingangsspanningsbereik 12...48 VDC
- compatibel met ehm-papst ventilatoren
- montage: Normtrail 35 mm
- omzetting van een analoog standaardsignaal (bijv. uitgang van een PLC) in een PWM-signaal voor de toerentalinstelling van motoren die over een PWM-stuuringang beschikken
- toerentalregeling van motoren in schakelkasten, verwarmings-, ventilatie- en airco-apparaten
- gecombineerde toepassing met ventilatorstoringsdetectie van de fa. KD-elektronicasysteem
Opmerkingen
- Dit product moet vanwege de veiligheid door een vakman worden geïnstalleerd.
