Installatietechniek & Verlichting Verwarming, ventilatie, klimaat Beluchting en afzuiging Toerenregeling voor axiaalventilator

KD Elektronik 151749 Toerentalregelaar 0.8 W

EAN:
Fabrikantnummer:
Artikelnummer:

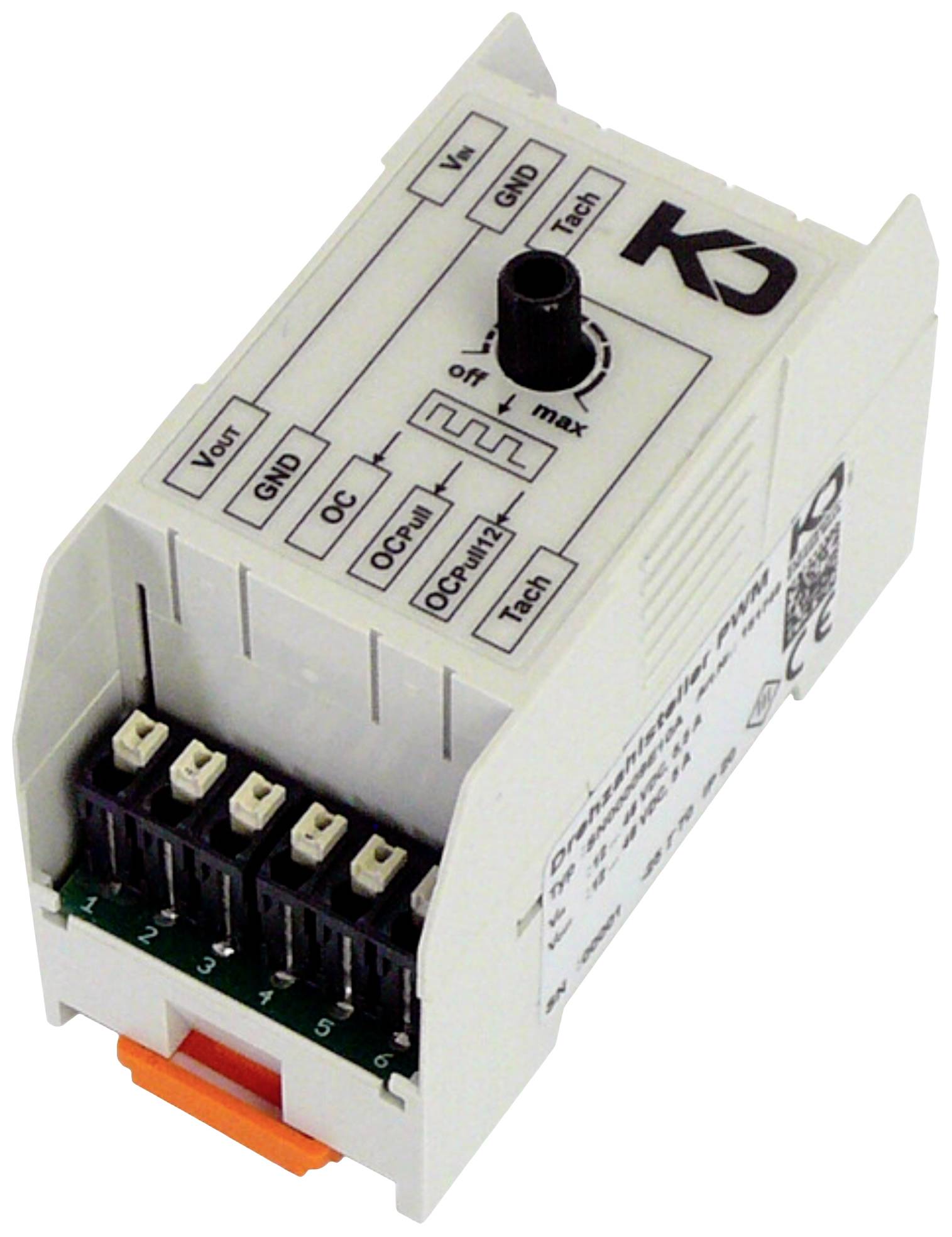

Elektronische besturingsmodule met aansluitingen, regelknop en geëtiketteerd frontpaneel. Voornamelijk gebruikt voor elektrische stuurcircuits.
Elektronische besturingsmodule met aansluitingen, regelknop en geëtiketteerd frontpaneel. Voornamelijk gebruikt voor elektrische stuurcircuits.
KD Elektronik
Datasheet (PDF)
Deutsch (Deutschland)
Leverbaar wo. 7 okt.
4 Stuk(s)

Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Totaal (€ 157,02 / Stuk)
€ 157,02
excl. btw
&
Gratis verzending*
Slechts 4 Stuk(s) beschikbaar

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden
  • Highlights & Details
  • Technische specificaties
  • Documenten & Downloads
  • Omschrijving
  • Vaak samen gekocht

Highlights & Details

Toerentalregelaar PWM SN00009E

  • Vaste toerentalinstelling voor DC- en AC-motoren met een PWM-stuuringang
  • Traploze toerentalinstelling over het gehele instelbereik
  • Directe aansluiting van DC-ventilatoren met maximaal 5 A stroomverbruik
  • Verder ingangsspanningsbereik 12: 48 VDC

Technische specificaties

Soortnaam

Toerentalregelaar

Voedingsspanning

12 V

48 V

0.8 W

Contactbelastbaarheid (max.)

5.1 A

Kleur (specifiek)

Lichtgrijs

Gewicht

40 g

Afm.

(l x b x h) 76 x 36 x 60 mm

Breedte

36 mm

Hoogte

60 mm

76 mm

Documenten en downloads

Datablad

Deutsch (Deutschland)

Datablad 2901007 KD Elektronik 151749 Toerentalregelaar 0.8 W

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2901007 KD Elektronik 151749 Toerentalregelaar 0.8 W

Omschrijving

De toerentalregelmodule dient voor de vaste instelling van een toerental van motoren, ventilatoren, ventilatoren of pompen met een PWM-stuuringang. Er kunnen AC- of DC-motoren worden gebruikt, waarbij DC-motoren met maximaal 5 A stroomopname direct op de toerentalregelaar kunnen worden aangesloten.
De module biedt drie verschillende types PWM-besturingsinterfaces (open collector, open collector met pull-up, open collector met pull-up en begrenzing tot 12 V), die elk hetzelfde toerental uitvoeren.
Optioneel kan het tacho-signaal van een ventilator resp. Motoren door de module worden geslepen om deze met een voorgeschakelde uitvalherkenning te bewaken. Het tacho-signaal is intern direct doorgeslepen.
De module heeft aan de bovenkant een handmatig te bedienen draaiknop, die het stuursignaal op de drie PWM-besturingsuitgangen van 0% tot 100% (impulsverhouding) verandert. De linker aanslag van de knop komt overeen met 0%.

De teksten voor dit artikel zijn automatisch vertaald.

Uitvoering

  • Toerentalregelaar
  • PWM SN00009E in behuizing
  • 76x36x60mm
  • 12-48VDC
  • max. 0,8W (zonder ventilator)
  • max. 5,1A (incl. max. Ventilatorstroom)
  • IP20
  • tacho-signaal doorgelust
  • compatibel met ehm-papst ventilatoren
  • montage: Standaard draagrail 35 mm
  • toerentalinstelling van ventilatoren, pompen en motoren, die over een PWM-stuuringang beschikken
  • gecombineerde toepassing met ventilatorstoringsdetectie van de fa. KD-elektronicasystemen

Opmerkingen

  • Dit product moet vanwege de veiligheid door een vakman worden geïnstalleerd.

Omschrijving

De toerentalregelmodule dient voor de vaste instelling van een toerental van motoren, ventilatoren, ventilatoren of pompen met een PWM-stuuringang. Er kunnen AC- of DC-motoren worden gebruikt, waarbij DC-motoren met maximaal 5 A stroomopname direct op de toerentalregelaar kunnen worden aangesloten.
De module biedt drie verschillende types PWM-besturingsinterfaces (open collector, open collector met pull-up, open collector met pull-up en begrenzing tot 12 V), die elk hetzelfde toerental uitvoeren.
Optioneel kan het tacho-signaal van een ventilator resp. Motoren door de module worden geslepen om deze met een voorgeschakelde uitvalherkenning te bewaken. Het tacho-signaal is intern direct doorgeslepen.
De module heeft aan de bovenkant een handmatig te bedienen draaiknop, die het stuursignaal op de drie PWM-besturingsuitgangen van 0% tot 100% (impulsverhouding) verandert. De linker aanslag van de knop komt overeen met 0%.

De teksten voor dit artikel zijn automatisch vertaald.

Uitvoering

  • Toerentalregelaar
  • PWM SN00009E in behuizing
  • 76x36x60mm
  • 12-48VDC
  • max. 0,8W (zonder ventilator)
  • max. 5,1A (incl. max. Ventilatorstroom)
  • IP20
  • tacho-signaal doorgelust
  • compatibel met ehm-papst ventilatoren
  • montage: Standaard draagrail 35 mm
  • toerentalinstelling van ventilatoren, pompen en motoren, die over een PWM-stuuringang beschikken
  • gecombineerde toepassing met ventilatorstoringsdetectie van de fa. KD-elektronicasystemen

Opmerkingen

  • Dit product moet vanwege de veiligheid door een vakman worden geïnstalleerd.
