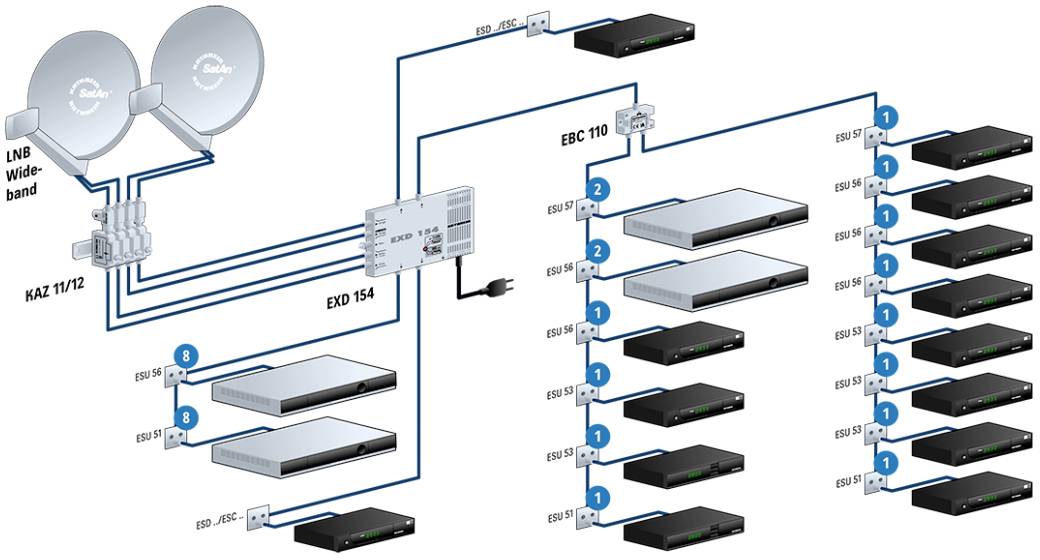

'Diagram van een satellietontvangsinstallatie met twee LNB's, een EXD 154-eenheid, een EBC 110-eenheid en meerdere aangesloten ontvangers.'

Lijntekening/schematische voorstelling

'Sat-antennesysteem': Schematische weergave van een satellietensysteem. Componenten zoals schotelantenne, multischakelaar en bekabeling getoond.

1/2

Lijntekening/schematische voorstelling

Datasheet (PDF)

Leverbaar vr. 9 okt.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 260,33 / Stuk)

€ 260,33

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Kathrein EXD 154 multischakelaar

Highlights & Details

Universele multischakelaar met automatische bedrijfsherkenning. Op elke aansluiting kan een standaard-TV of elk 16 ontvangers in eenkabelmodus worden gebruikt.
Alle signaaltypes worden ondersteund en automatisch herkend: 14/18 V, 0/22 kHz (Legacy), DiSEqCTM 1.0, eenkabelstandaarden conform en 50494, en de uitgebreide commandoset conform en 50607 (SCD2 of JESS); bovendien is het gebruik van PIN-codes in eenkabelbedrijf mogelijk. De nieuwste IC-technologie met Fullband Capturing zorgt voor de beste signaalkwaliteit. De ingangen zijn breedbandig en kunnen ook met wideband-LNB (bijv. UAS 582) worden gebruikt. Zo kan een multifeed-installatie worden gerealiseerd; (voor twee LNB moet de TV ofwel DiSEqCTM ofwel de eenkabelstandaard ondersteunen).
De geïntegreerde AGC (Automatic Gain Control) zorgt voor een constant uitgangsniveau van de SAT-ZF-signalen en daarmee voor meer reserve in de verdeling.
Als alle TV/ontvangers zijn uitgeschakeld, verbruikt de multischakelaar geen stroom meer. Als Kathrein Powersaving is geactiveerd, wordt samen het of de LNB uitgeschakeld.
De geïntegreerde netvoeding voor de voeding van de LNB is zeer efficiënt en kortsluitvast.
Wideband voor Quatro Mode: Hier worden de beide ingangen van de wideband-LNB vast op de vier uitgangen van de multischakelaar omgezet. De uitgangen van de EXD 154 gedragen zich als een Quatro-LNB, zodat een andere standaard multischakelaar kan worden aangesloten.
Voor binnenmontage
De teksten voor dit artikel zijn automatisch vertaald.

Technische specificaties

Soortnaam: Satelliet multiswitch

Frequentie (min.): 5 MHz

Frequentie (max.): 2350 MHz

Demping antenne: 9 dB

Breedte: 215 mm

Hoogte: 148 mm

Diepte: 43 mm

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 2308311 Kathrein EXD 154 Satelliet multiswitch

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2308311 Kathrein EXD 154 Satelliet multiswitch

Omschrijving

Kathrein Wideband Multischalter EXD 154

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:KathreinBezeichnung:Wideband Multischalter DigitalTyp:EXD 154Teilnehmeranschlüsse:4Anzahl der Eingänge:5Terrestrischer Eingang:aktivKaskadierbar:jaLNB-Speisung:14 V / 18 V22 kHz-Generator:nein
Kathrein Wideband Multischalter EXD 154: weitere Details
Digitaler Universal Multischalter, 5-862 und 300-2350 MHz, 4 Ausgaenge mit je bis zu 16 Userbaendern mit automatischer Moduserkennung, erweiteter Einkabel-Standard, PIN-Code EAN: 4021121549007

Geliefert wird: Kathrein Wideband Multischalter Digital EXD 154, Verpackungseinheit: 1 Stk., EAN: 4021121549007
