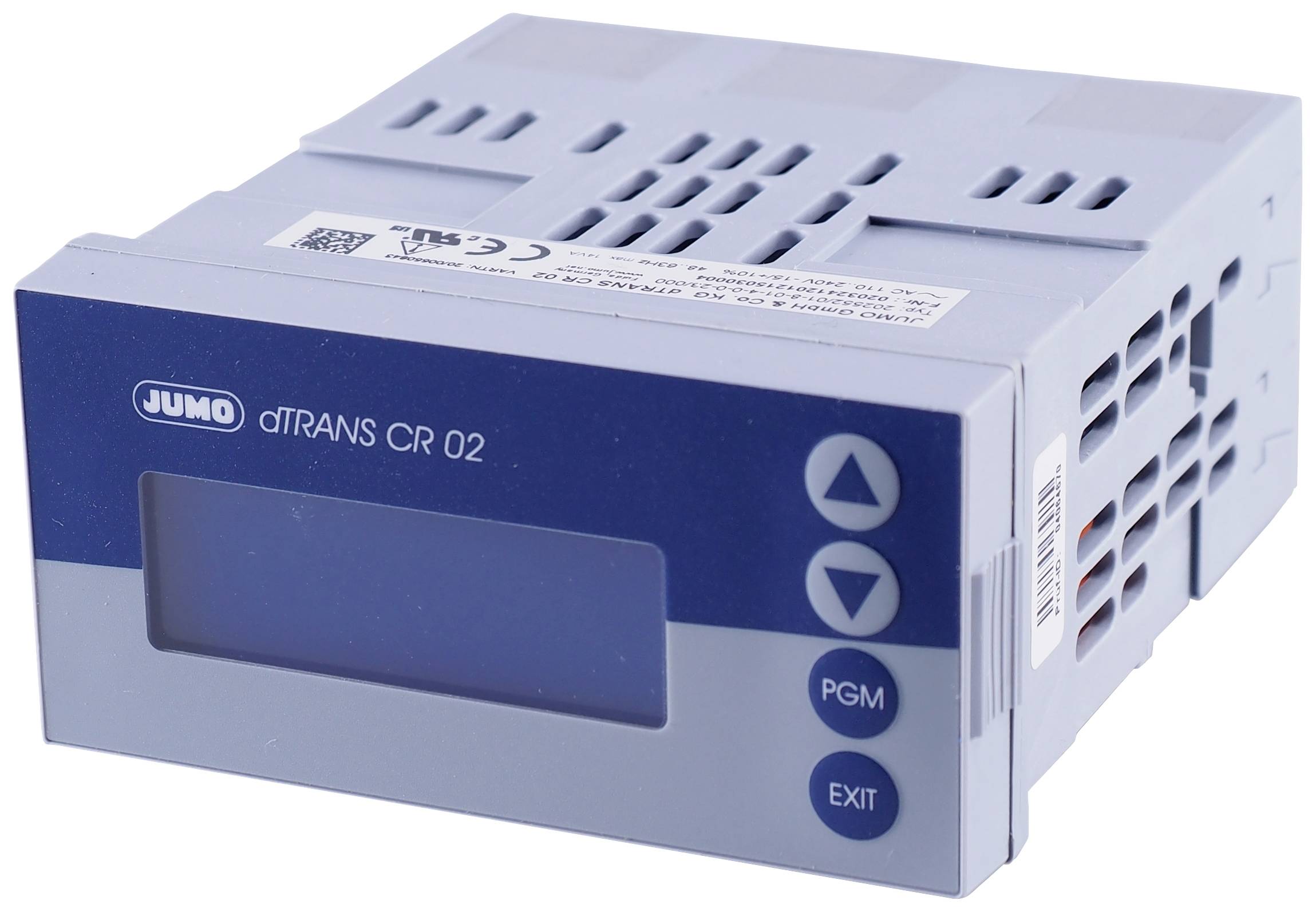

Jumo Geleidbaarheid-, TDS-, weerstand-meetomvormer/-regelaar, schakelkastbehuizing 00564045

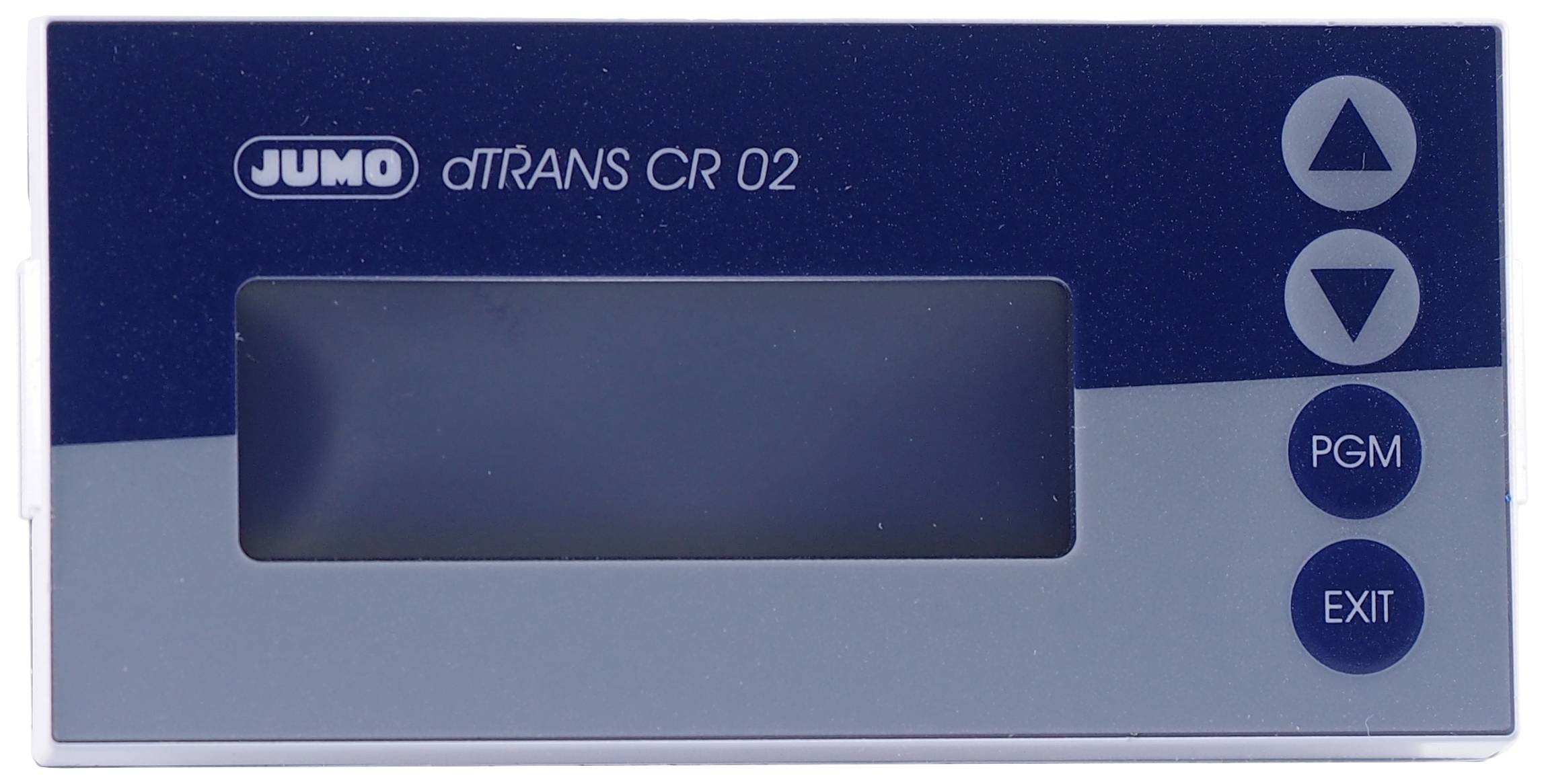

Deze geleidbaarheidsmeetomvormer/regelaar is een compact, modulair apparaat dat door zijn flexibiliteit met 3 sleuven voor optionele printplaten de meest uiteenlopende taken kan uitvoeren. De hoofdingang wordt gebruikt voor sensoren voor het meten van de elektrolytische geleidbaarheid, de specifieke weerstand of de TDS-waarde. Daarbij kunnen zowel conductieve twee-elektrode- als vier-elektrode-meetcellen worden aangesloten. De tweede analoge ingang (compensatieingang) is ontworpen voor weerstandsthermometers Pt100, resp. Pt1000, NTC/PTC of eenheidssignalen 0(4) tot 20 mA of 0 tot 10 V. De beide binaire ingangen kunnen zowel als initiators voor acties (bijvoorbeeld HOLD, toetsenbordvergrendeling) als bij aansluiting van pulsgevers (bijvoorbeeld vleugelrad-sensoren) voor de debietmeting worden gebruikt. Het contrastrijke grafische display maakt de weergave van de ingangssignalen met cijfers of als staafdiagram mogelijk. De weergave van de parameters in duidelijke tekst maakt de bediening gemakkelijk te begrijpen en veilig. Het apparaat kan als tweepunts-, driepunts-, driepunts-stappenregelaar of als constante regelaar worden geprogrammeerd. Alle regelaaruitgangen kunnen op P-, PI-, PD- of PID-gedrag met een comfortabel setup-programma (afzonderlijk leverbaar) worden geconfigureerd. De software van de regelaar bevat bovendien een parameteraatomschakeling en een wismodule. Naast de reeds beschreven standaard in-/uitgangen beschikt het apparaat bovendien over een analoge uitgang. De voeding vindt plaats via een schakelnetvoeding AC 110..240V +10/-15% 48..63Hz. De elektrische aansluiting gebeurt aan de achterzijde via schroefklemmen.
