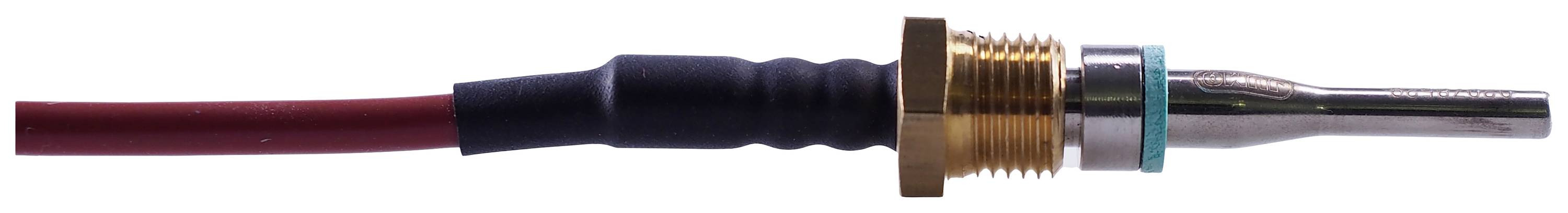

Jumo 00089972 Weerstandsthermometer

De inschroefbare weerstandsthermometer maakt, vanwege de temperatuurafhankelijkheid van de elektrische weerstand van de ingebouwde Platinum-sensor, een temperatuurmeting in vloeibare en gasvormige media mogelijk. Met een 2,5 m lange siliconengeïsoleerde aansluitkabel en losse schroefverbinding is de weerstandsthermometer ontworpen voor temperaturen van -50 tot +200 °C. Als belangrijk selectiecriterium staat de betrouwbare dichtheid voor metingen zowel bij onder- als bij overdruk. Daarom is deze inschroefvorm uitstekend geschikt voor toepassingsgebieden in de klimaat- en koeltechniek en in de verwarmings- en apparatenbouw. De beschermbuis bestaat uit Inconel 2.4816. De afmetingen van de beschermbuis bedragen 5,4 x 27,5 mm, waarbij de punt op 3,3 mm is afgezet. Een schroefdraad met M10 x 1 mm dient als procesaansluiting. De weerstandsthermometer conform DIN en 60751 (klasse B) is als 1 x Pt100 in drieaderige schakeling uitgevoerd. Aan de overgang van de aansluitkabel is een knikbeschermslang bevestigd. De toegestane omgevingstemperatuur van de leiding bedraagt -50 tot +180 °C. De aansluituiteinden zijn voorzien van adereindhulzen.

De teksten voor dit artikel zijn automatisch vertaald.
