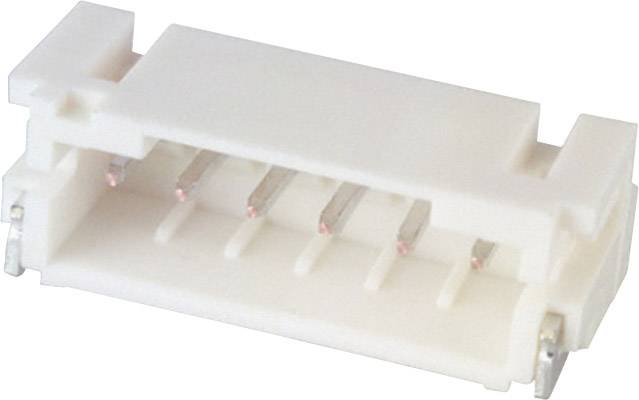

JST S6B-PH-SM4-TB (LF)(SN) Male header, inbouw (standaard) PH Totaal aantal polen: 6 Rastermaat: 2 mm Inhoud: 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Male header, inbouw (standaard)
Bouwtype
Male header, haaks
Aantal rijen
1
Serie
PH
Rastermaat (RM)
2 mm
Datasheet (PDF)
97 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
5
-
€ 2,72
15
8% = € 0,21
€ 2,51
25
10% = € 0,28
€ 2,44
50
13% = € 0,34
€ 2,38
100
15% = € 0,40
€ 2,32
200
17% = € 0,47
€ 2,25
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Min.: 5
Totaal (€ 2,72 / Stuk)
€ 13,60
excl. btw
& Gratis verzending met
Incl. 14 dagen retourrecht (30 dagen met)
Highlights & Details
Penlijst serie PH
- Inhoud: 1 stuk(s)
- Aantal rijen: 1
- Totaal aantal polen: 6
Extra services en acties
Technische specificaties
- Soortnaam
Male header, inbouw (standaard)
- Bouwtype
Male header, haaks
- Aantal rijen
1
- Connectorsysteem
Wire-to-board
- Serie
PH
- Rastermaat (RM)
2 mm
- Aantal polen per rij
6
- Totaal aantal polen
6
- Breedte
5 mm
- Stift-Ø
0.5 mm
- Pinvorm
Vierkant
- Nominale stroom
2 A
- Nominale stroom (afgerond)
2 A
- Inhoud
1 stuk(s)
- Afm.
(l x b x h) 13.9 x 5 x 9.4 mm
- Aansluiting
SMT
- Materiaal (behuizing)
Polyamide
- Fabrikantnr.
S6B-PH-SM4-TB (LF)(SN)
- Kleur (specifiek)
Natuur
- Industrieverpakking
Nee
- Isolatiemateriaal
Polyamide
- Contactmateriaal
Fosforbrons
- Contactoppervlak print
Vertind
- Contactoppervlak connect
Vertind
- Hoogte
9.4 mm
13.9 mm
- Conform RoHS
Ja
- Insteekrichting
Horizontaal aan de printplaat
- Type
S6B-PH-SM4-TB (LF)(SN)
Documenten en downloads
Datablad
Datablad 1217303 JST S6B-PH-SM4-TB (LF)(SN) Male header, inbouw (standaard) PH Totaal aantal polen: 6 Rastermaat: 2 mm Inhoud: 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 1217303 JST S6B-PH-SM4-TB (LF)(SN) Male header, inbouw (standaard) PH Totaal aantal polen: 6 Rastermaat: 2 mm Inhoud: 1 stuk(s)
Omschrijving
Losmaakbare verbinding van kabel aan printplaat. De inklikrail bij de behuizing kan men bij het insteken horen inklikken. Dankzij een omlopende goot bij de male connector is een ompoolbeveiliging mogelijk. Zeer goed te solderen door voorvertinning.
