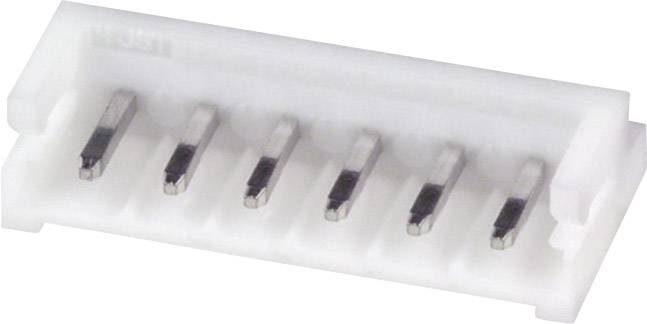

Afbeelding vergelijkbaar
1/2

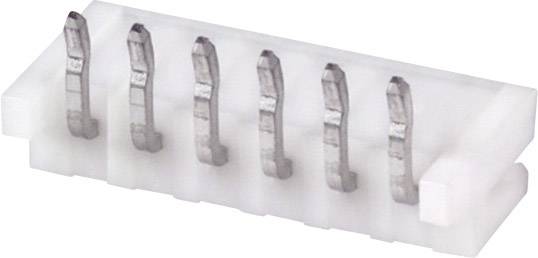

Afbeelding vergelijkbaar
JST S6B-EH (LF)(SN) Male header (standaard) EH Totaal aantal polen: 6 Inhoud: 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Male header (standaard)
Bouwtype
Male header, haaks
Aantal rijen
1
Serie
EH
Totaal aantal polen
6
Datasheet (PDF)
141 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Min.: 7
Totaal (€ 0,29 / Stuk)
€ 2,03
excl. btw
& Gratis verzending met
Incl. 14 dagen retourrecht (30 dagen met)
Highlights & Details
Penlijst serie EH
- Inhoud: 1 stuk(s)
- Aantal rijen: 1
- Totaal aantal polen: 6
Extra services en acties
Technische specificaties
- Soortnaam
Male header (standaard)
- Bouwtype
Male header, haaks
- Aantal rijen
1
- Connectorsysteem
Wire-to-board
- Serie
EH
- Aantal polen per rij
6
- Totaal aantal polen
6
- Nominale stroom
3 A
- Nominale stroom (afgerond)
3 A
- Inhoud
1 stuk(s)
- Aansluiting
Solderen
- Fabrikantnr.
S6B-EH (LF)(SN)
- Kleur (specifiek)
Natuur
- Industrieverpakking
Nee
- Contactmateriaal
Koperlegering
- Contactoppervlak print
Vertind
- Contactoppervlak connect
Vertind
- Nominale spanning
250 V/AC
- Conform RoHS
Ja
- Max. temperatuur
+85 °C
- Min. temperatuur
-25 °C
- Type
S6B-EH (LF)(SN)
Documenten en downloads
Datablad
Datablad 1217333 JST S6B-EH (LF)(SN) Male header (standaard) EH Totaal aantal polen: 6 Inhoud: 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 1217333 JST S6B-EH (LF)(SN) Male header (standaard) EH Totaal aantal polen: 6 Inhoud: 1 stuk(s)
Omschrijving
Krimp - verwijderbare verbinding kabel op printplaat.
Eenvoudige aanpassing van afzonderlijke aders AWG 30-22, voor signaal- en kleine stromen tot 3 A. De klikrail aan de behuizing maakt het mogelijk om hoorbaar vast te klikken bij de plaatsing. Een rand rondom de male connector zorgt voor de beveiliging tegen ompolen. Zeer goed te solderen door voorvertinning.
Laag in de rechte uitvoering (8,1 mm) en plat in de haakse uitvoering (4,2 mm)
Eenvoudige aanpassing van afzonderlijke aders AWG 30-22, voor signaal- en kleine stromen tot 3 A. De klikrail aan de behuizing maakt het mogelijk om hoorbaar vast te klikken bij de plaatsing. Een rand rondom de male connector zorgt voor de beveiliging tegen ompolen. Zeer goed te solderen door voorvertinning.
Laag in de rechte uitvoering (8,1 mm) en plat in de haakse uitvoering (4,2 mm)
