Joy-it Stappenmotor Nema23-04cl 3 Nm 4.2 A As-diameter: 8 mm kopen ? Conrad Electronic

Stappenmotor en blauwe warmteafvoer in close-up. De motor heeft meerdere draden die naar de warmteafvoer leiden, wat wijst op een elektrische verbinding.

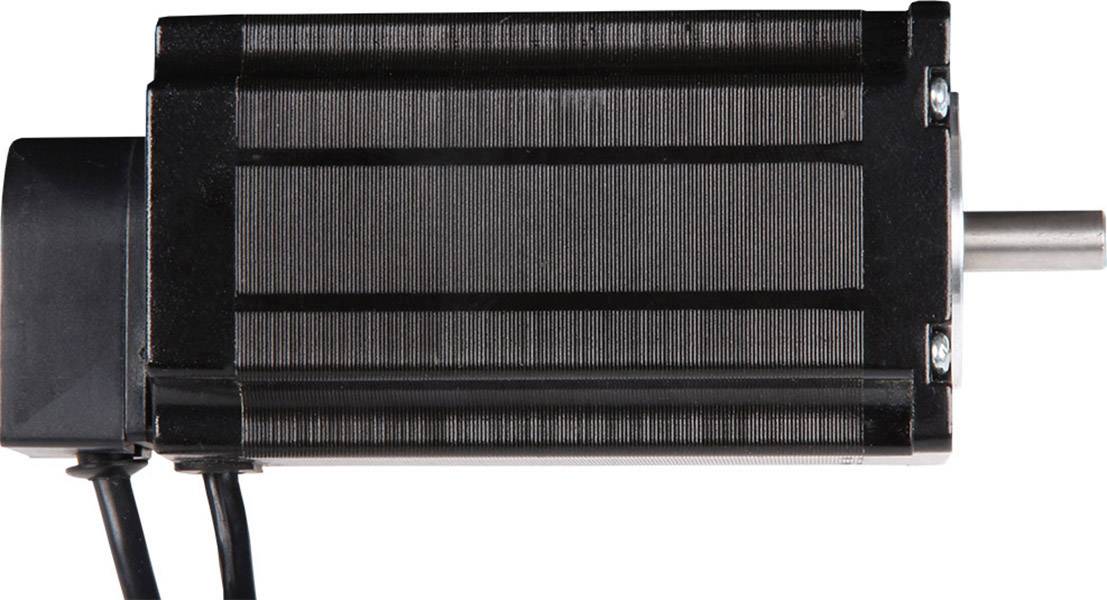

Zwarte elektromotor met zichtbare metalen as aan de rechterkant. Twee kabels steken links uit.

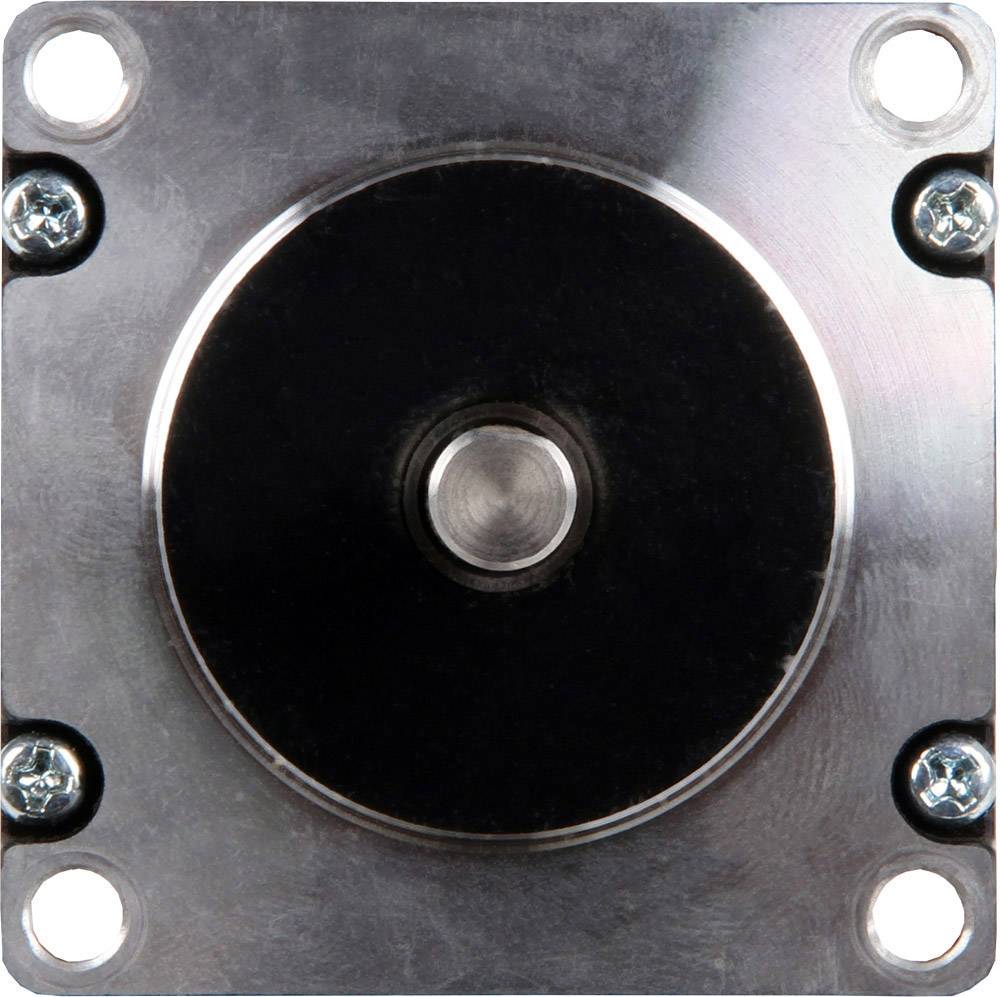

Metalen plaat met een centrale, ronde magneet, omgeven door vier schroeven in de hoeken. Geschikt voor industriële toepassingen.

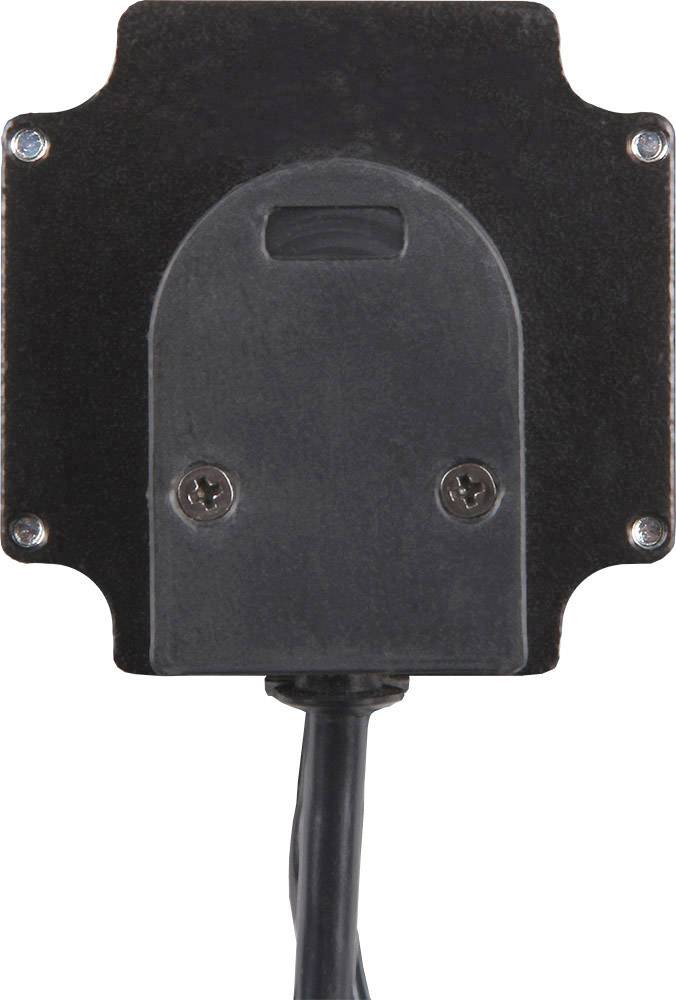

Een rechthoekige sensor met een zwarte behuizing, vier zichtbare schroeven op de hoeken en een kabel die uit de onderkant uitsteekt.

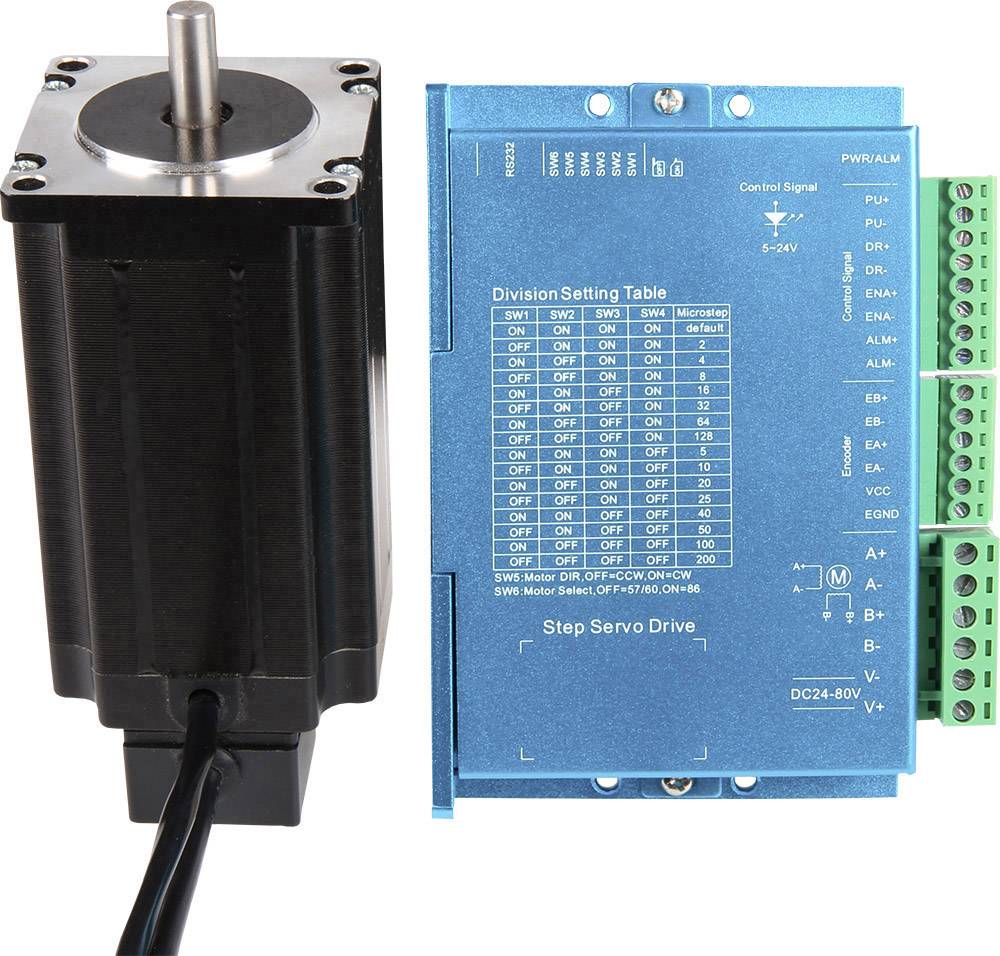

Stappenmotor en blauwe stappenmotor-driver met tabel voor delingsinstellingen, toont schakelaarinstellingen en aansluitklemmen.

1/5

Datasheet (PDF)

Morgen leverbaar

21 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 136,36 / Stuk)

€ 136,36

excl. btw

Gratis verzending*

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Nema 23 - Close Loop - 4,2 A - 1 Nm

Hoge productkwaliteit
Incl. veldgestuurde regelaar
Gesloten regelkring incl. regelaar met stuurcode
Closed loop motordriver
57SHD4931-20BQ

Technische specificaties

Asafmetingen: Ø 7,5 x 18 mm (enkele as)
Specificatie: 57SHD4931-20BQ
Aansluiting: 2 kabels (motor), 1 kabel
Stappen per omwenteling: 200
Bijzonderheden: Gesloten regelkring, met regelaar met stuurcode
Afm.: 56 x 56 x 120 mm
Stopmoment: 3 Nm
Nominale spanning: 3.15 V
Nominale stroom: 4,2 A
Staphoek: 1,8°
Aantal fasen: 2
Faseweerstand: 0,75 Ω
Fase-inductiviteit: 2,8 mH
Isolatieweerstand: 500 V DC
Isolatieklasse: B (130°)
Traagheidsmoment: 650 g cm²
Rustmoment: 0,1 Nm
Toegest. temperatuurbereik: -10 ℃ tot 50 ℃.

Hoek: 1,80°

Moment bij stand: 3 Nm

As-Ø: 8 mm

Aslengte: 18 mm

Fabrikantnr.: Nema23-04cl

Type: Nema23-04cl

Breedte: 56 mm

Nominale stroom: 4.2 A

Nominale spanning: 3.15 V

Fasen: 2

As-Ø: 8 mm

Motorlengte: 56 mm

Soortnaam: Stappenmotor

Documenten en downloads

Datablad

Datablad 2148833 Joy-it Stappenmotor Nema23-04cl 3 Nm 4.2 A As-diameter: 8 mm

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2148833 Joy-it Stappenmotor Nema23-04cl 3 Nm 4.2 A As-diameter: 8 mm

Omschrijving

Deze Nema-23-motor combineert de voordelen van stappenmotor- en servotechniek. Hij heeft een gesloten regelkring met een sensor die de nauwkeurigheid van de positionering verhoogt en binnen de grenzen van de fysieke mogelijkheden stapverlies voorkomt.
