Joy-it Stappenmotor NEMA17-08GM 0.28 Nm 0.84 A As-diameter: 5 mm kopen ? Conrad Electronic

Stappenmotor close-up met zichtbare as en kabels. Geschikt voor nauwkeurige besturing van machinebewegingen.

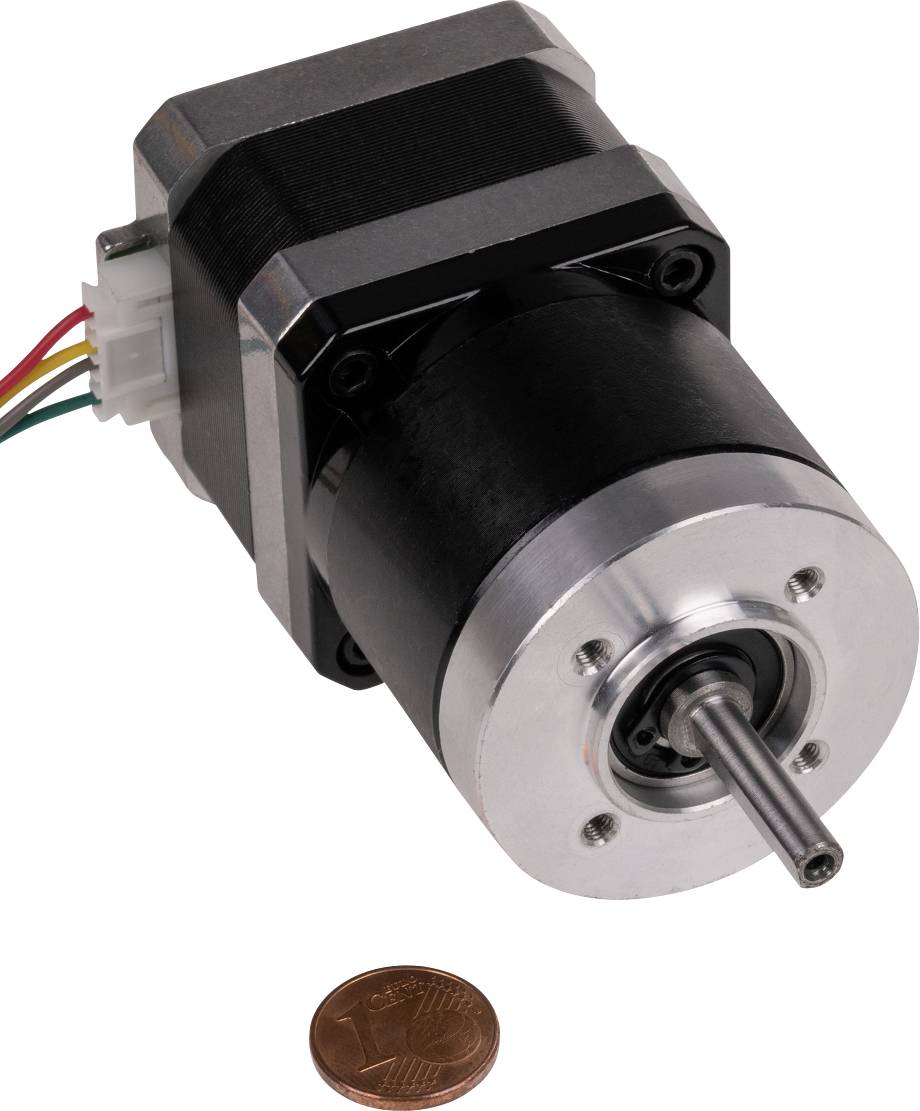

Stappenmotor met meerdere gekleurde kabels, naast een eurocent-munt als groottevergelijking.

1/2

Datasheet (PDF)

Onbekende levertijd

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 64,45 / Stuk)

€ 64,45

excl. btw

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Joy-IT, NEMA 17 stappenmotor, 0,28 Nm, 0,84 A, 5,12 V

Stappenmotor met een 4:1-transmissie
Maximaal toerental: 3000 omw/min
As: 5 mm diameter (4,5 op vlakke plaats)
Aansluiting: 6-polige JST-bus, levering inclusief aansluitkabel

Technische specificaties

Aandrijving:
Rendement 96 %
Reductieverhouding 4:1
max. toegelaten Houdmoment 3,5 Nm
max. toegelaten Koppel 6 Nm
Boogminuten 15
Nominale ingangsrotatiesnelheid 3000 omw/min
Maximale ingangssnelheid 5000 omw/min
Stappenmotor:
Faseweerstand 6,1 Ω
Fase-inductiviteit 8,9 mH
Isolatieweerstand min. 100 MΩ bij 500 V DC
Isolatiemateriaal klasse B (130 °C)
Traagheidsmoment 38 g
cm²
Rustkoppel 0,012 Nm

Voedingsspanning: 5,12 V

Hoek: 1,8°

Moment bij stand: 0.28 Nm

As-Ø: 5 mm

Aslengte: 19 mm

Fabrikantnr.: NEMA17-08GM

Type: NEMA17-08GM

Breedte: 43 mm

Afm. flens: 42 mm

Nominale stroom: 0.84 A

Nominale spanning: 5.12 V

Fasen: 2

As-Ø: 5 mm

Toerental: 3000 omw/min

Motorlengte: 34 mm

Max. omgevingstemperatuur: 50 °C

Min. omgevingstemperatuur: -10 °C

Gewicht: 500

Soortnaam: Stappenmotor

Documenten en downloads

Datablad

Datablad 2355878 Joy-it Stappenmotor NEMA17-08GM 0.28 Nm 0.84 A As-diameter: 5 mm

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2355878 Joy-it Stappenmotor NEMA17-08GM 0.28 Nm 0.84 A As-diameter: 5 mm

Omschrijving

De NEMA 17 serie bestaat uit uiterst kleine stappenmotoren met hoog draaimoment, die snelheden tot 3000 omw/min kunnen bereiken.
Deze compacte stappenmotor met een 4 : 1-transmissie is uiterst geschikt voor toepassingen waarbij een nauwkeurig en krachtig werkende stappenmotor nodig is.
