Joy-it Stappenmotor nema14-02 0.15 Nm 0.75 A As-diameter: 4.5 mm kopen ? Conrad Electronic

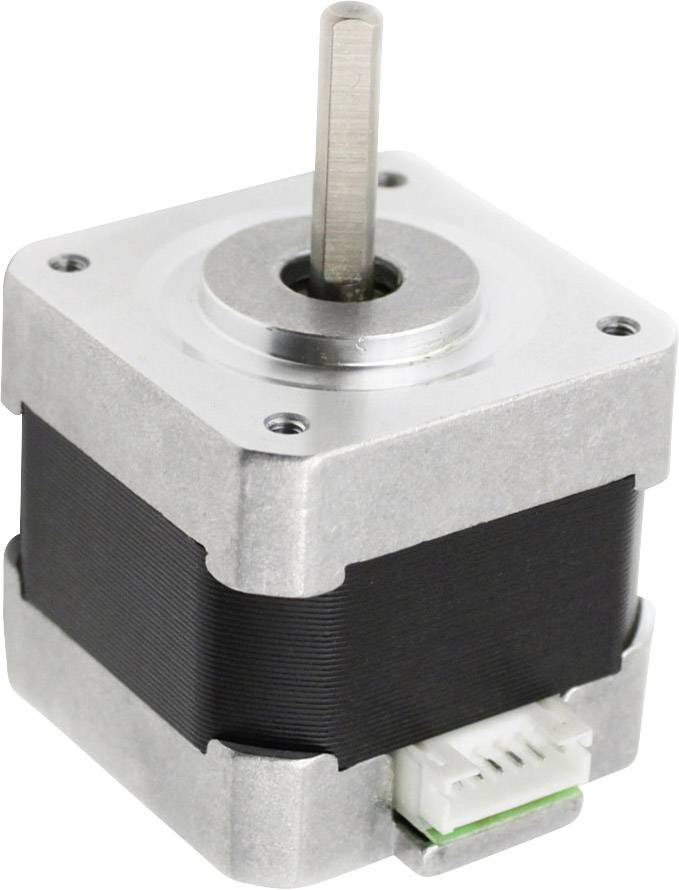

Een kleine stappenmotor in een metalen behuizing met zichtbare as en elektrische aansluitbus, gebruikt in precisie-apparatuur.

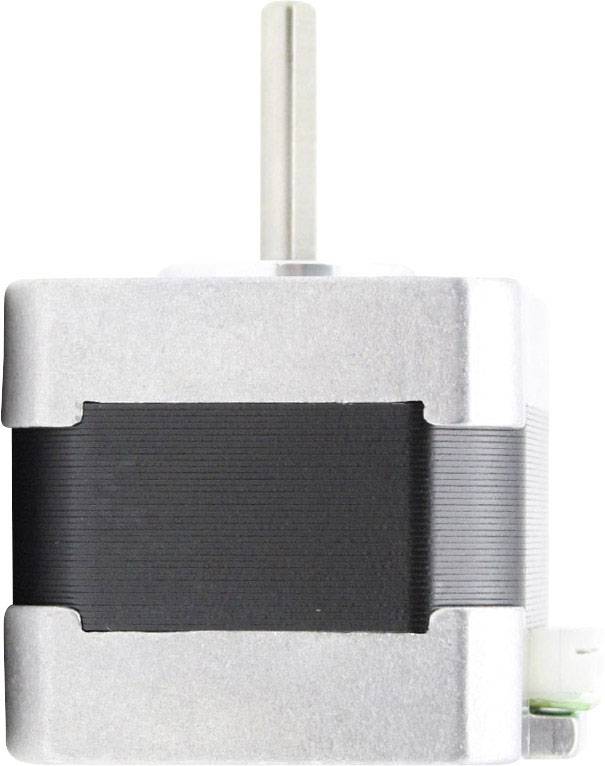

Stappenmotor met zilveren metalen behuizing en zwarte streep in het midden, verticale as bovenaan.

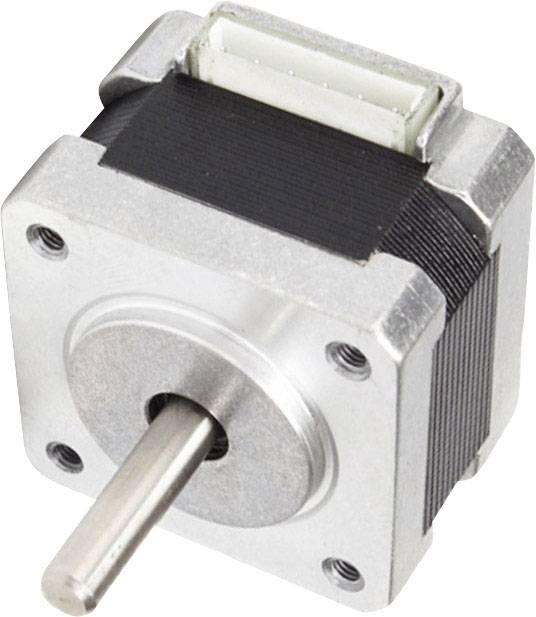

Stappenmotor met vierkante aluminium behuizing en cilindrische aandrijfaslip, zichtbaar met aansluiting bovenaan.

1/3

Datasheet (PDF)

Leverbaar di. 15 sep.

7 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 14,87 / Stuk)

€ 14,87

excl. btw

Slechts 7 Stuk(s) beschikbaar

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Nema 14, 4,5 mm as, 0,75 A, enkele as

Hoge productkwaliteit
Aansluiting: 4-polige bus (JST-stekker)
Ideaal voor robotica, CNC, 3D-printen
Temperatuurbereik: -10 tot +50 graden
Isolatieklasse: B (tot 130 graden)
Stappen/omwenteling: 200

Technische specificaties

Asafmetingen: Ø 4,5 x 16 mm (enkele as)
Specificatie: 35SHD0102-20B1
Aansluiting: 4-polig bus (JST)
Stappen/omwenteling: 200
Afm.: 35 x 35 x 35 mm
Stopmoment: 0,15 Nm
Nominale spanning: 4,35 V
Nominale stroom: 0,75 A
Staphoek: 1,8 °
Aantal fasen: 2
Faseweerstand: 5,8 Ω
Fase-inductiviteit: 9,5 mH
Isolatieweerstand: 500 V
Isolatieklasse: B (130°)
Traagheidsmoment: 14 g cm²
Rustmoment: 0,012 Nm
Toegestane temperatuurbereik: -10 tot 50 °C.

Hoek: 1,8°

Moment bij stand: 0.15 Nm

As-Ø: 4,5 mm

Aslengte: 16 mm

Fabrikantnr.: nema14-02

Type: nema14-02

Breedte: 35 mm

Nominale stroom: 0.75 A

Nominale spanning: 4.35 V

Fasen: 2

As-Ø: 4.5 mm

Motorlengte: 35 mm

Gewicht: 120 g

Soortnaam: Stappenmotor

Documenten en downloads

Datablad

Datablad 2142562 Joy-it Stappenmotor nema14-02 0.15 Nm 0.75 A As-diameter: 4.5 mm

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2142562 Joy-it Stappenmotor nema14-02 0.15 Nm 0.75 A As-diameter: 4.5 mm

Omschrijving

Deze kleine stappenmotor is optimaal te gebruiken voor kleinere taken op het gebied van automatisering, CNC (bijv. graveerlaser, 3D-printen, enz.) of robotica. Door het kleine model en het geringe gewicht is deze stappenmotor voorbestemd voor projecten met een geringe bouwruimte en/of een beperkte gewichtscapaciteit.
