Joy-it Stappenmotor NEMA11-02 0.12 Nm 0.67 A As-diameter: 5 mm kopen ? Conrad Electronic

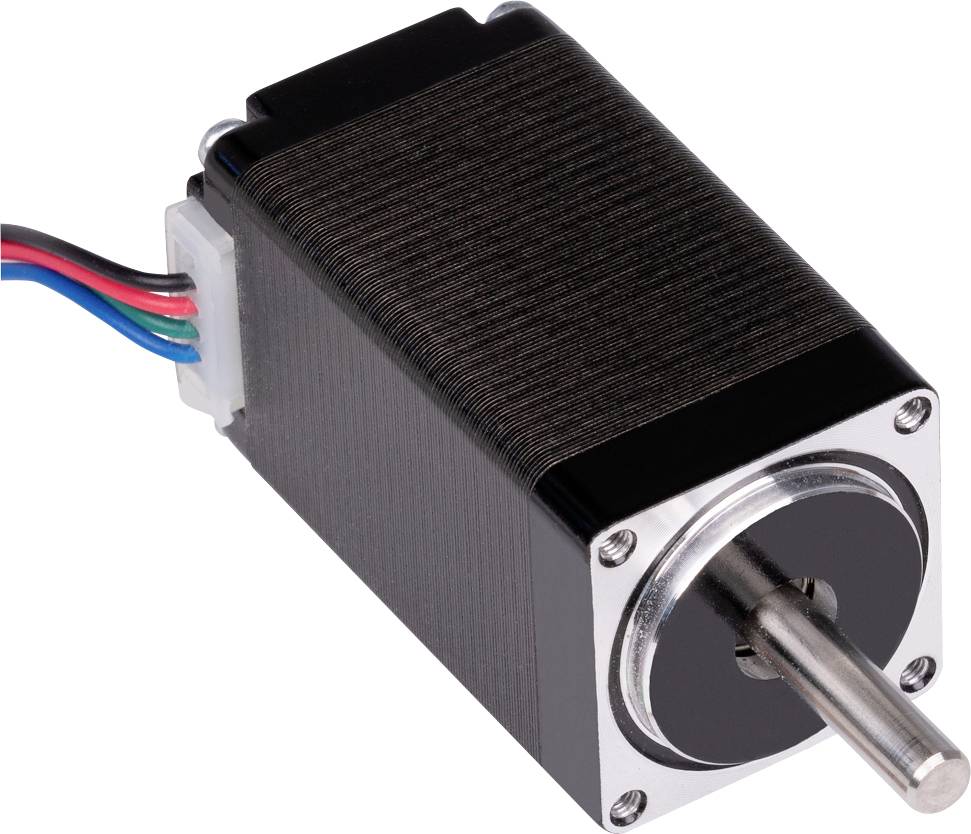

Een stappenmotors met kabels toont een zilveren aandrijfas, klaar voor integratie in mechanische systemen.

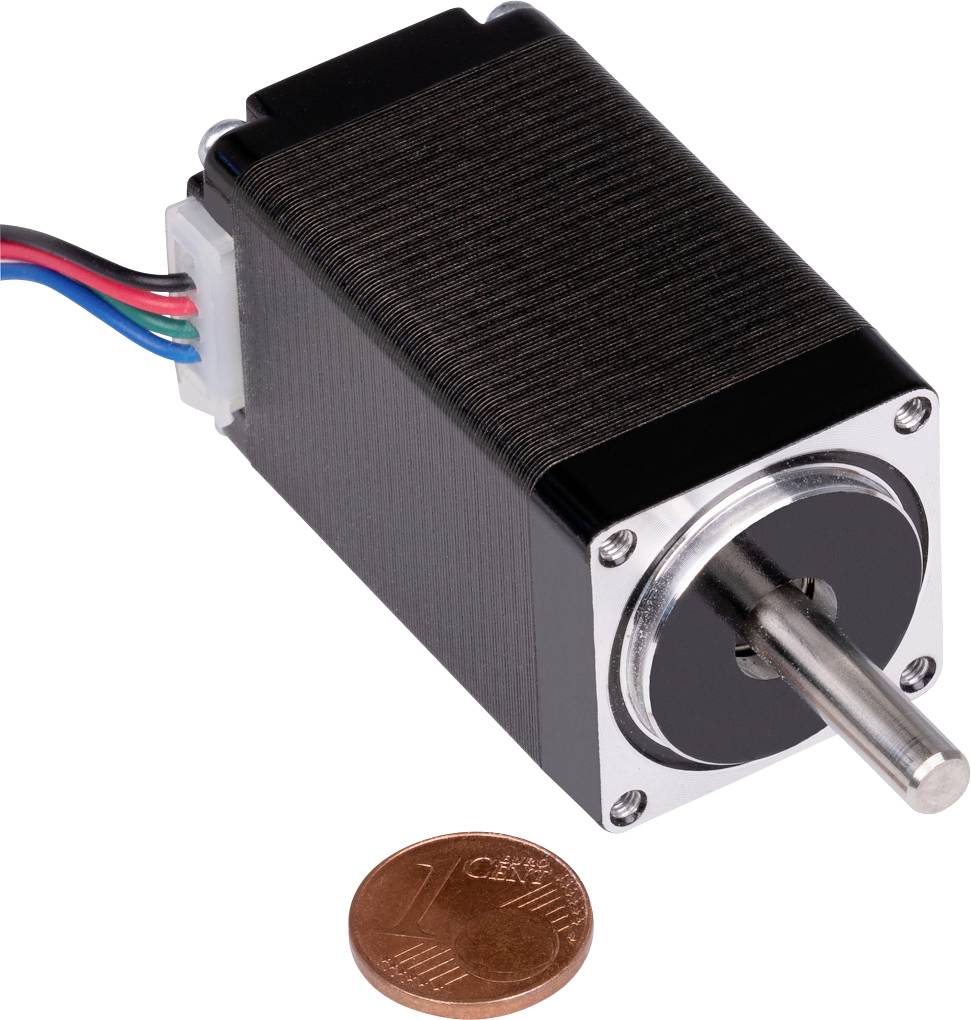

Een zwarte stappenmotor met metalen as, naast een eurocent-munt voor groottevergelijking. De motor heeft gekleurde kabels.

1/2

Datasheet (PDF)

Morgen leverbaar

2 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 17,35 / Stuk)

€ 17,35

excl. btw

Slechts 2 Stuk(s) beschikbaar

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Joy-IT stappenmotor, NEMA 11-0,12 Nm, 0,67 A – 6,5 V, 2 fasen

Houdmoment: 0,12 Nm
Maximaal 3000 omwentelingen
As: 5 x 18 mm
Inclusief aansluitkabel

Technische specificaties

Faseweerstand 9,7 Ω
Fase-inductiviteit 6,8 mH
Isolatieweerstand min. 100 mΩ bij 500 V DC
Isolatiemateriaal klasse B (130 °C)
Traagheidsmoment 18 g
cm²
Rustkoppel 8 mNm

Voedingsspanning: 6,5 V

Hoek: 1,8°

Moment bij stand: 0.12 Nm

As-Ø: 5 mm

Aslengte: 18 mm

Fabrikantnr.: NEMA11-02

Type: NEMA11-02

Breedte: 28 mm

Afm. flens: 28 mm

Nominale stroom: 0.67 A

Nominale spanning: 6.5 V

Fasen: 2

As-Ø: 5 mm

Toerental: 3000 omw/min

Motorlengte: 52 mm

Max. omgevingstemperatuur: 50 °C

Min. omgevingstemperatuur: -10 °C

Gewicht: 120 g

Soortnaam: Stappenmotor

Documenten en downloads

Datablad

Datablad 2435973 Joy-it Stappenmotor NEMA11-02 0.12 Nm 0.67 A As-diameter: 5 mm

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2435973 Joy-it Stappenmotor NEMA11-02 0.12 Nm 0.67 A As-diameter: 5 mm

Omschrijving

De NEMA 11 serie bestaat uit uiterst kleine stappenmotoren met hoog draaimoment, die snelheden tot 3000 omw/min kunnen bereiken.
Deze motoren worden zowel in de modelbouw als in de maker-community maar ook in industriële omgevingen gebruikt (bijv. bij plaatsing van optische systemen, doseerpompen, vergrendelingen, enz.).
