Joy-it JT-ScopeMega50 USB-oscilloscoop 15 MHz 2-kanaals, 16-kanaals 8 Bit Digitaal geheugen (DSO), Mixed-signal (MSO), L kopen ? Conrad Electronic

'Joy-IT JoyScope MX50' Logische analyzer met USB-aansluiting, twee BNC-kanalen (Ch.A, Ch.B) en een uitgang, voor het analyseren van elektronische signalen.

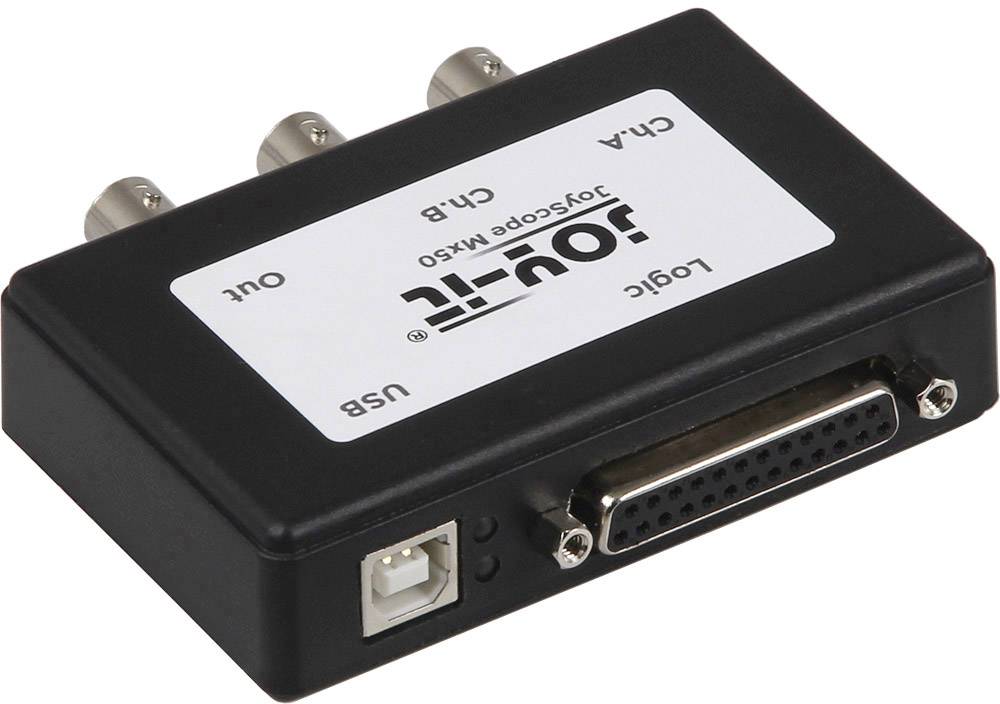

Externe logische analyzer met meerdere aansluitingen, waaronder USB en kanalen. Wordt gebruikt voor digitale signaalmonitoring en -analyse.

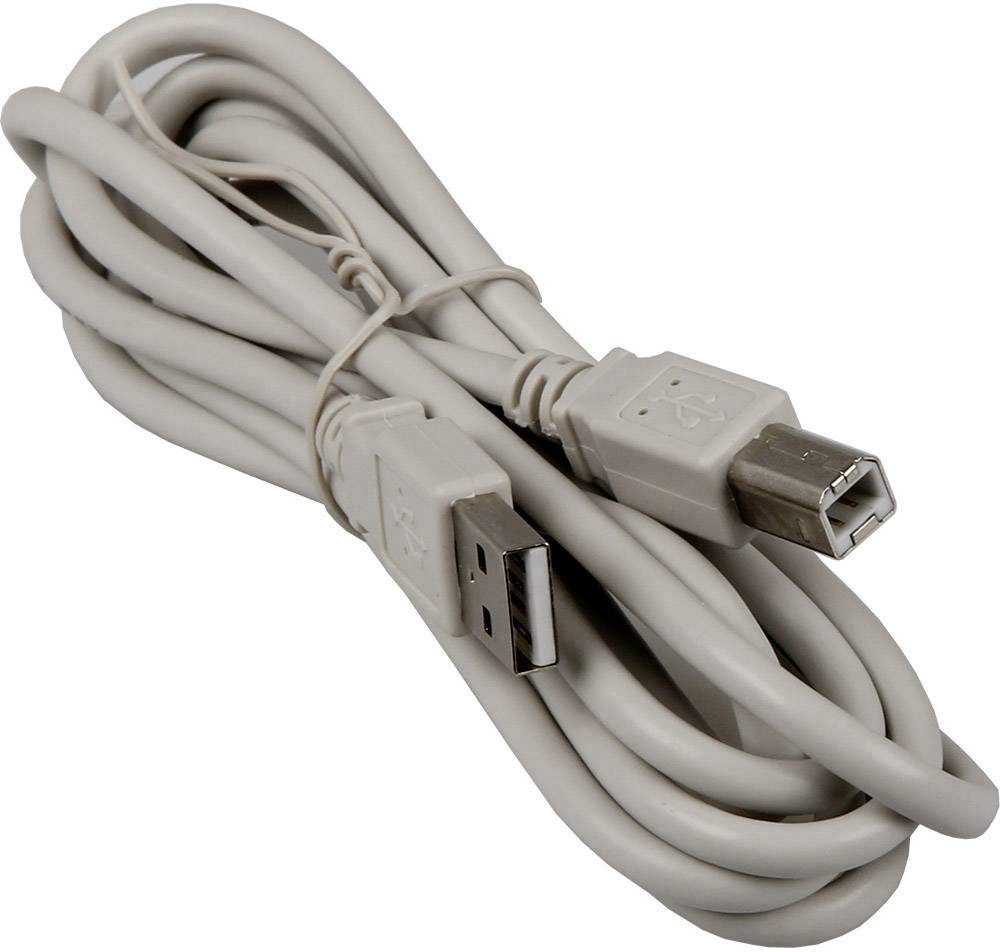

Een opgerolde, grijze USB-kabel met een USB-A-stekker aan de ene kant en een USB-B-stekker aan de andere kant.

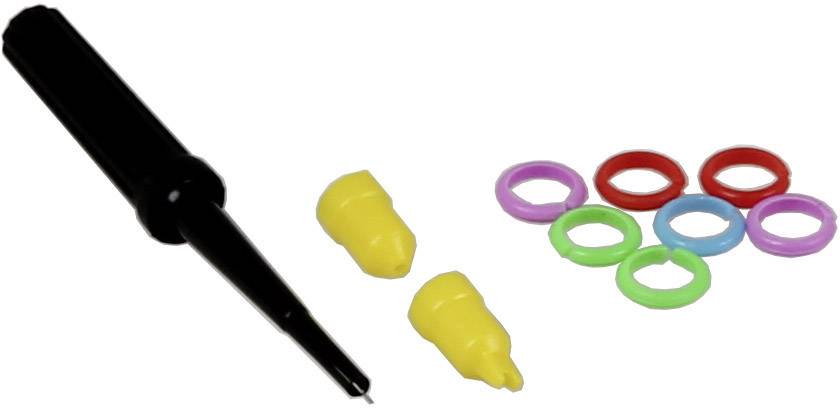

Een zwarte sondehouder, twee gele doppen en acht gekleurde ringen (paars, rood, groen, blauw) liggen op een wit oppervlak.

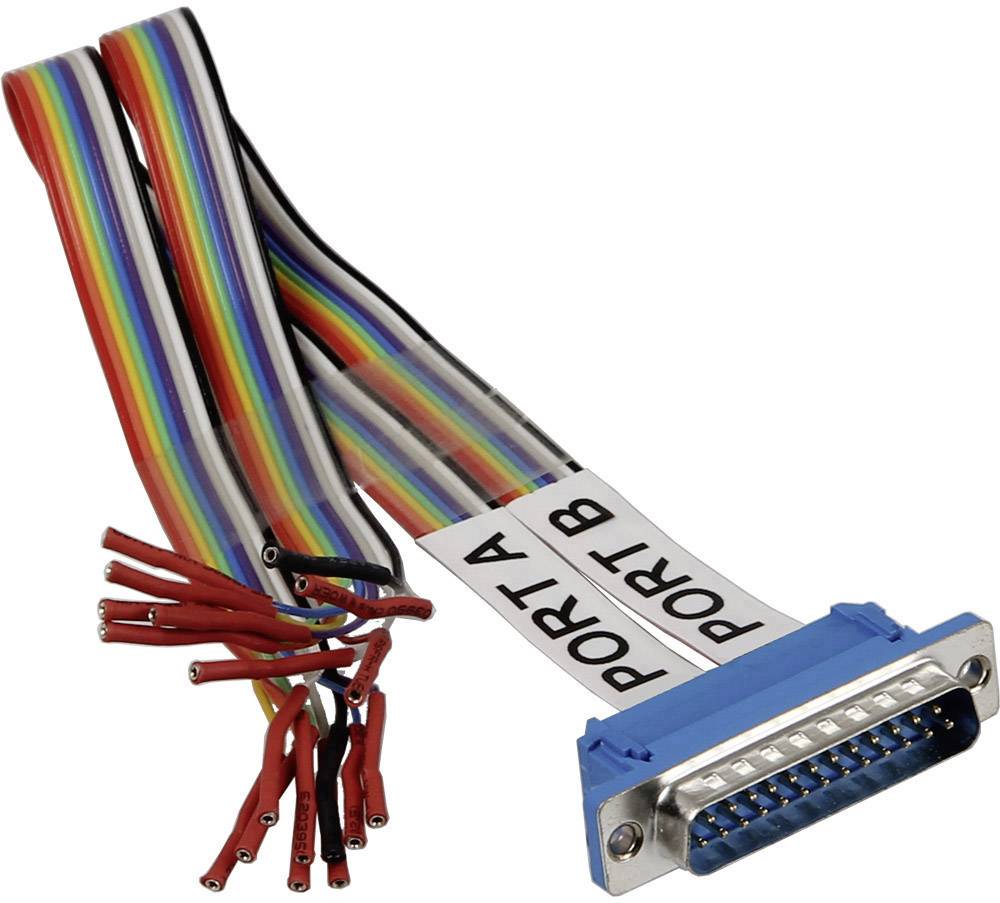

Een blauwe connector met veel gekleurde draden en de aanduidingen 'PORT A' en 'PORT B'.

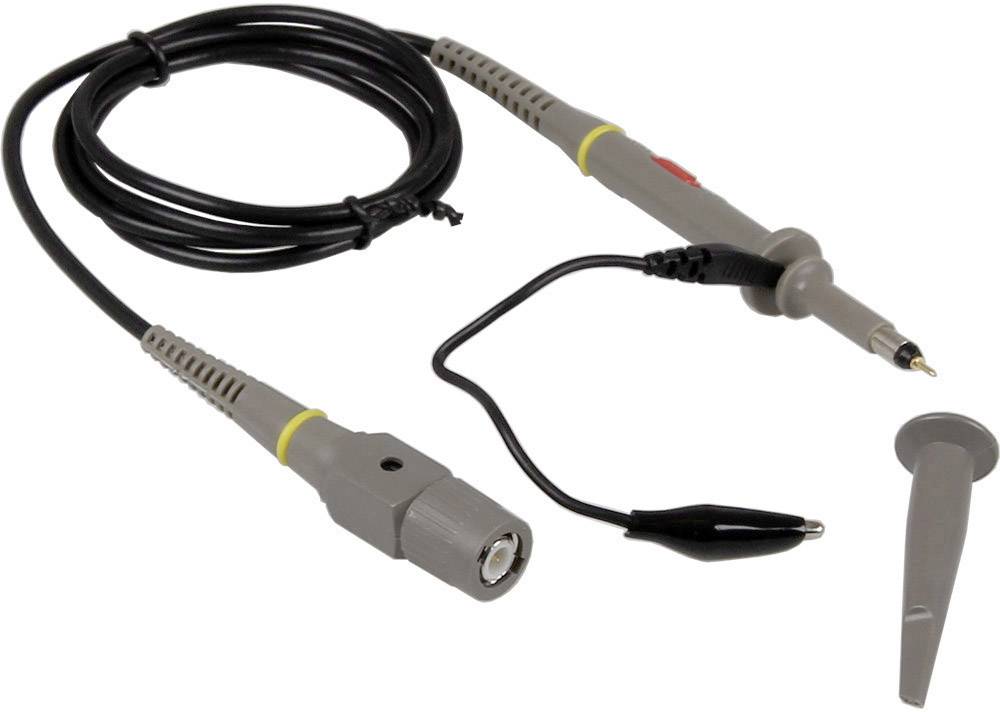

Oscilloscoopprobe met afneembare haak, BNC-aansluiting en kabel. Gebruikt voor het meten van elektrische signalen in elektronische schakelingen.

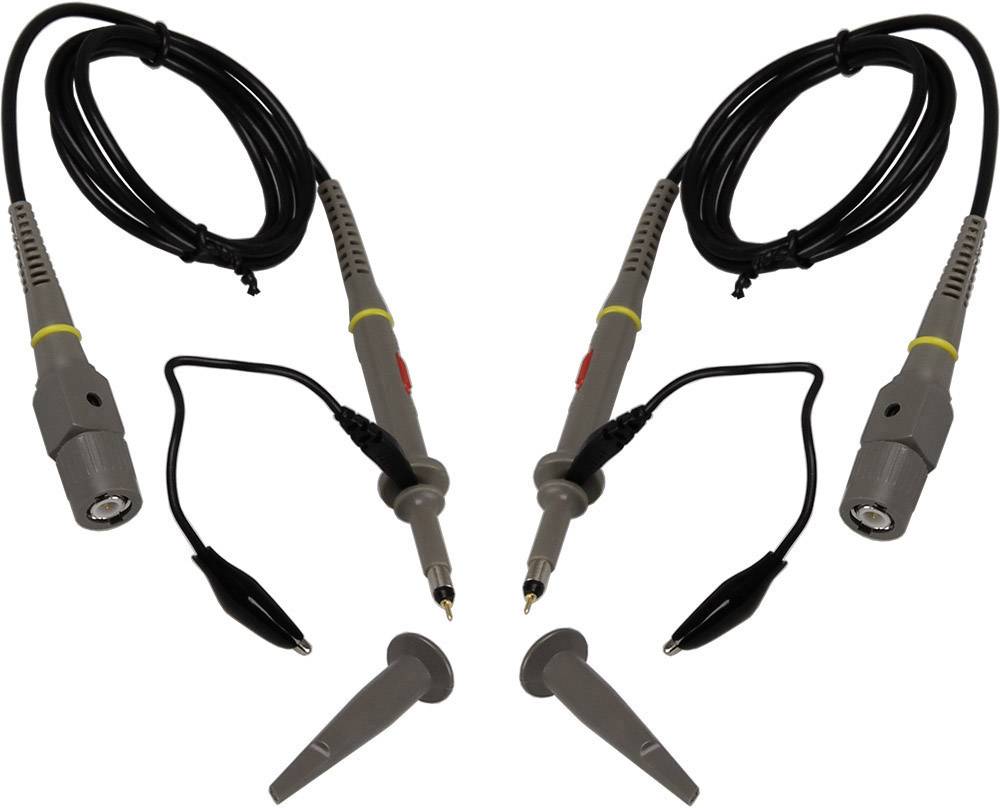

Twee oscilloscoopsondes met krokodillenklemmen en verwisselbare punten, geschikt voor nauwkeurige elektronische metingen.

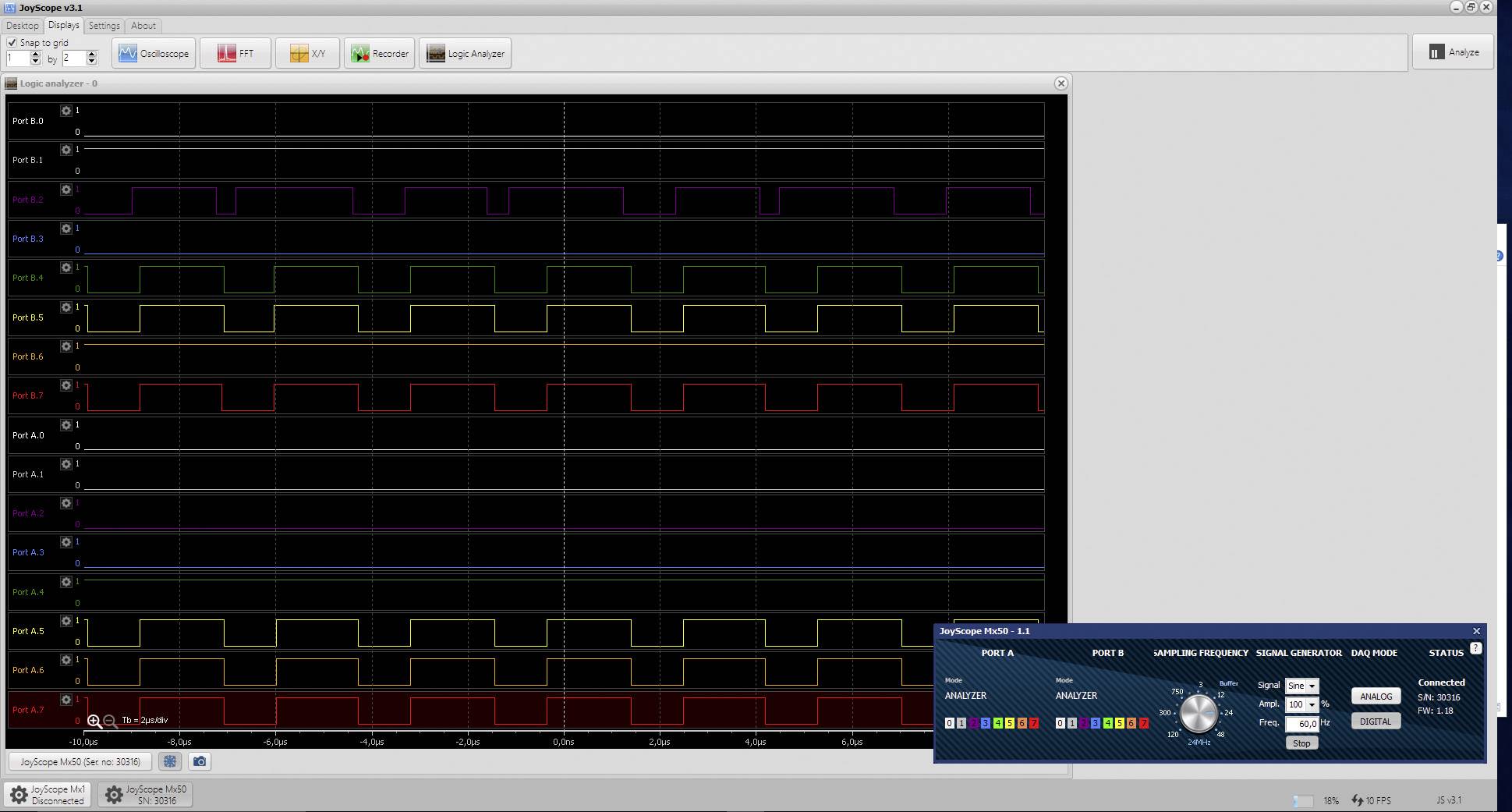

Een scherm toont een digitaal oscilloscoop met meerdere gekleurde golfvormen over tijd. Rechtsonder bevinden zich bedieningselementen.

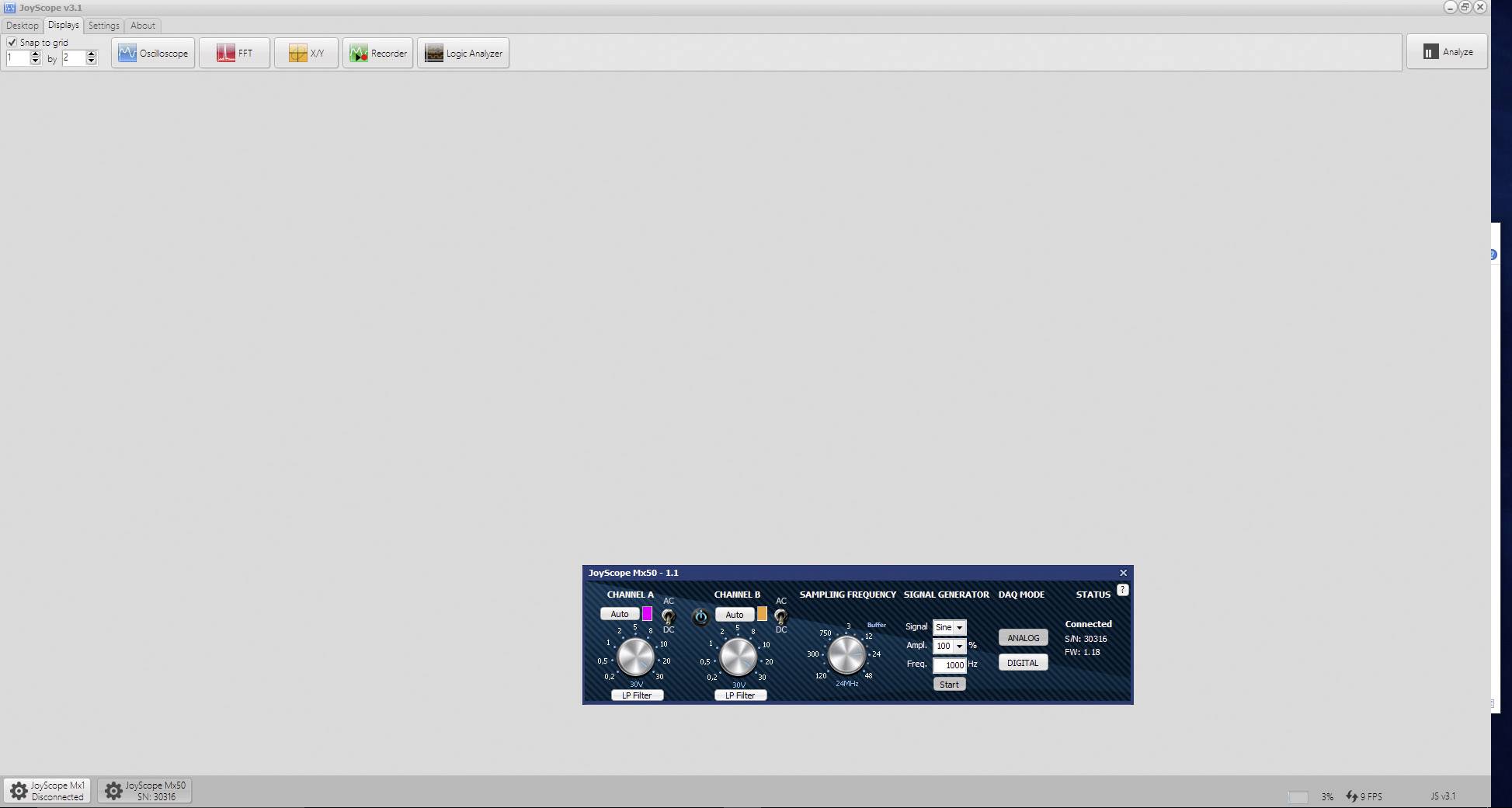

Een eenvoudige softwareweergave toont een plug-in-interface met schuifregelaars voor frequentie, resonantie en modulatie.

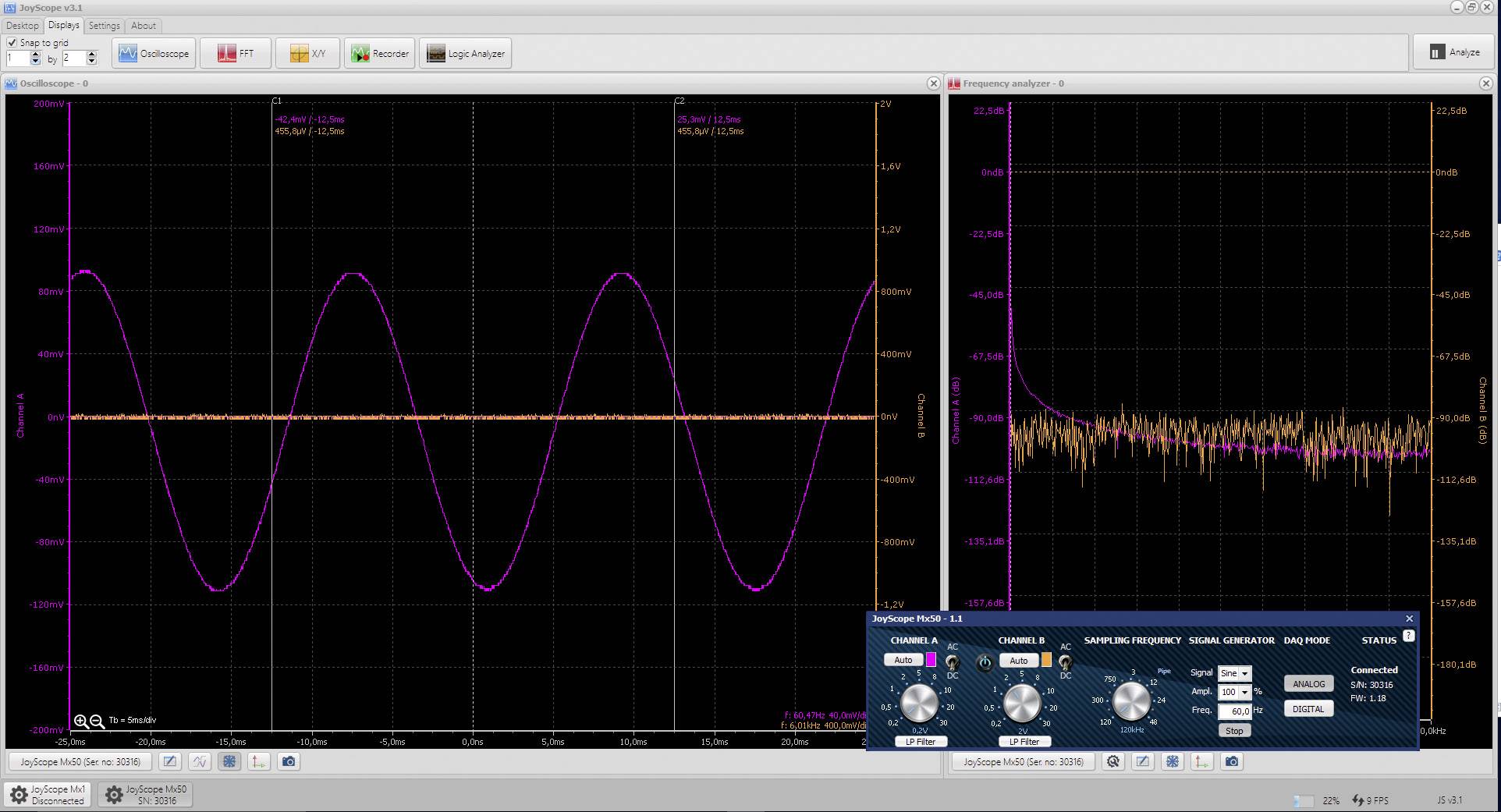

Een scherm toont een oscilloscoopprogramma met twee diagrammen. Links: sinusgolf en rechte lijn. Rechts: frequentiediagram met ruis. Onderaan: bedieningselementen voor instellingen.

1/10

Morgen leverbaar

5 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 111,56 / Stuk)

€ 111,56

excl. btw

Gratis verzending*

Slechts 5 Stuk(s) beschikbaar

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Mixed-signal oscilloscoop ScopeMega50

16 kanalen
48 MHz (Dual channel)
Energiezuinig

Technische specificaties

Soortnaam: USB-oscilloscoop

Bandbreedte: 15 MHz

Resolutie: 8 Bit

Bijzonderheden: Digitaal geheugen (DSO)
Mixed-signal (MSO)
Logic-analyser
Functiegenerator

Aantal analoge ingangen (max.): 2

: Fabrieksstandaard (zonder certificaat)

Ingangsspanning: +/- 30 V

Afm.: (l x b x h) 5 x 90 x 20 mm

Gewicht: 100 g

Aantal digitale ingangen (max.): 16

Breedte: 90 mm

Hoogte: 20 mm

: 5 mm

Interfaces: Analoge spanning
BNC-stekker
D-SUB-bus 25-polig
USB 2.0 bus B

Type: JT-ScopeMega50

Documenten en downloads

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1547488 Joy-it JT-ScopeMega50 USB-oscilloscoop 15 MHz 2-kanaals, 16-kanaals 8 Bit Digitaal geheugen (DSO), Mixed-signal (MSO), L

Software

Software 1547488 Joy-it JT-ScopeMega50 USB-oscilloscoop 15 MHz 2-kanaals, 16-kanaals 8 Bit Digitaal geheugen (DSO), Mixed-signal (MSO), L

Omschrijving

Mixed Signal oscilloscoop / USB-PC-gebaseerd systeem
48 MHz (Dual Channel)
8-bits
+/- 30 V

- 2-kanaals oscilloscoop
- 2-kanaals spectrumanalysator
- 16 kanaals logica-analysator (met serial interface decoding: UART, I2C, SPI) [ 0..5V]
- Incl. functiegenerator voor testsignalen: 12,5 kHz/ max. 1,8Vpp [sinus, rechthoek, driehoek, zaagtand]

Bijzonder energiezuinig: 150 mA stroomverbruik - uitstekend geschikt voor gebruik buitenshuis.

Omvang levering:

- 1x JT-Scope Mega50 (USB-oscilloscoop)
- 2x 60 MHz testpennen (10:1, 1:1)
- 1x 16-kanaals logica-analysator clips
- 1x USB-kabel
- software kan gratis worden gedownload

Uitvoering

2-kanaals oscilloscoop
2-kanaals spectrumanalysator
16 kanaals logica-analysator (met serial interface decoding: UART, I2C, SPI) [ 0..5V]
Functiegenerator voor testsignalen: 12,5 kHz / max. 1,8 Vpp [sinus, rechthoek, driehoek, zaagtand].

Omvang van de levering

2x 60 MHz testpennen (10:1, 1:1)
- 1 x 16-kanaals logic analyzer clips
USB-kabel.

Opmerkingen

Nieuwste en gratis software kan op de website van de fabrikant worden gedownload.

Systeemeisen

Windows XP SP3, Vista, Windows 7, 8, 8.1,10 32- en 64-bits · 1024 x 768 bij 24-bits · Dual Core 2GHz · USB 2.0
