Joy-it ADS1115 Converter module kopen ? Conrad Electronic

Printplaat met analoge ingang voor RPI, toont aansluitingen voor vier 16-bits kanalen en belangrijke technische specificaties op rode achtergrond.

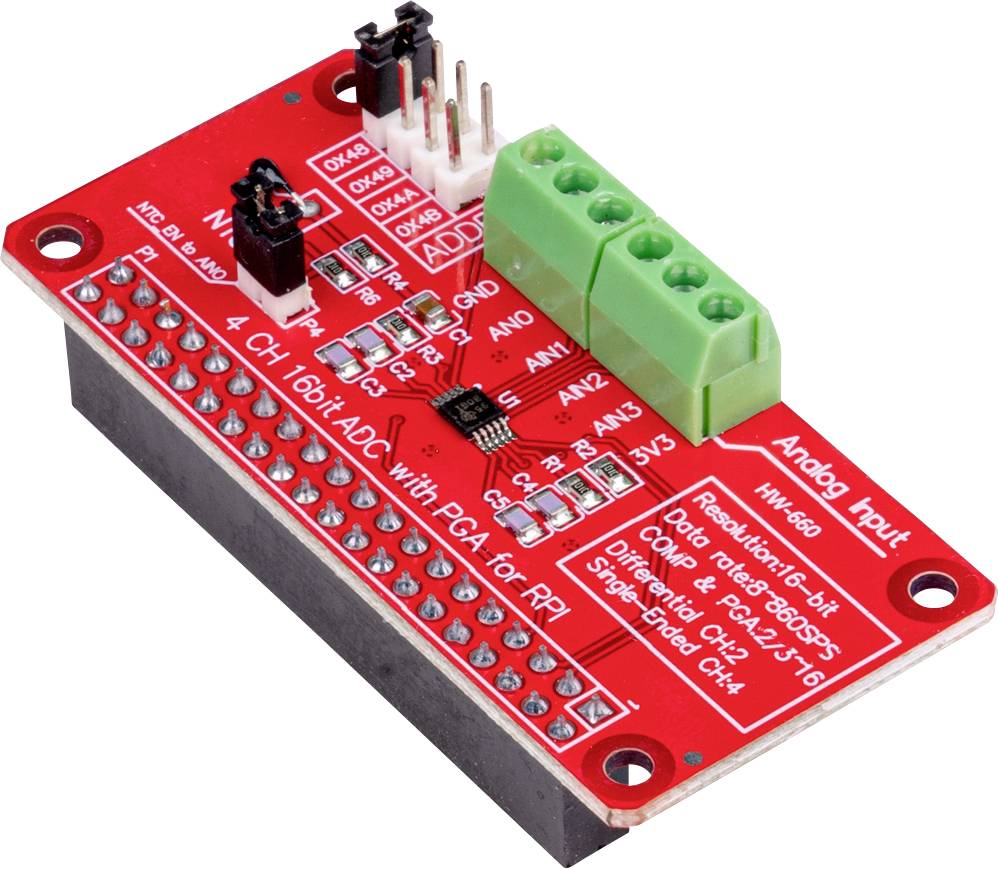

Ruwe elektronische printplaat met opschrift '4 CH 16bit ADC met PGA voor RPi'. De heeft verschillende pinnen en groene aansluitklemmen.

1/2

Datasheet (PDF)

Morgen leverbaar

76 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 10,74 / Stuk)

€ 10,74

excl. btw

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Analoog/digitaal-converter, I2C, 16-bit ADS1115

Compatibel met alle Raspberry Pi
Interfacebus: I2C
Analoog/digitaal-converter voor het gebruik van analoge componenten
Aansluiting via GPIO van de Pi

Technische specificaties

Bijzonderheid: gebruik van analoge periferie met de Raspberry Pi
Model: ADS1115
Functie: analoog/digitaal-converter
Interfacebus: I2C
Analoge ingangsspanning: 3,3 V
Analoge voedingsstroom: 10 mA continu 100 mA piek
Resolutie: 16 bit
Gebruikt I2C-adres: 0x48 (standaard) 0x49~0x4B configureerbaar
Progr. overdrachtssnelheid: 8 SPS - 860 SPS
Bedrijfstemperatuur: -30 - + 80 °C

Soortnaam: Converter module

Geschikt voor model: Raspberry Pi® 2 B

Hoogte: 18 mm

: 30 mm

Breedte: 65 mm

Geschikt voor: Raspberry Pi®

Interfaces: I²C

Type: Omvormer

Geschikt voor: Raspberry Pi

Documenten en downloads

Datablad

Datablad 2436024 Joy-it ADS1115 Converter module

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2436024 Joy-it ADS1115 Converter module

Omschrijving

Met behulp van de RB-ADC01 kunt u analoge gegevens met uw Raspberry Pi uitlezen.
De 16-bits chip ADS1115 is een analoog/digitaal-converter die de gegevens kan omzetten en via I2C-bus aan de Raspberry Pi doorgeeft.
De ADC-module kan eenvoudig op de GPIO-male connector worden gestoken. Zo kunnen analoge sensoren en andere accessoires worden gebruikt.
