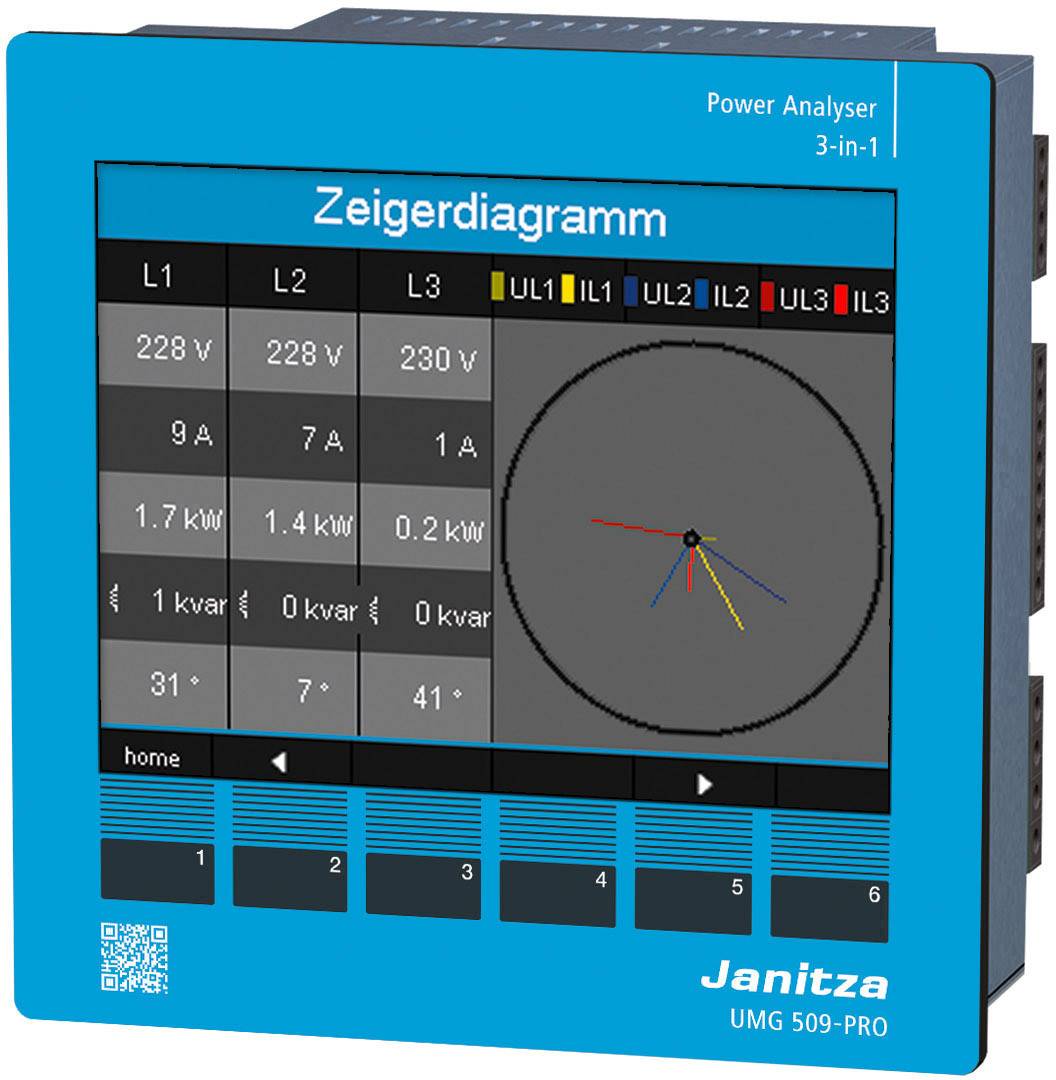

Blauwe Power-analyseapparaat 'Janitza UMG 509-PRO' toont een vectordiagram met spanning- en vermogensgegevens voor L1, L2, L3.

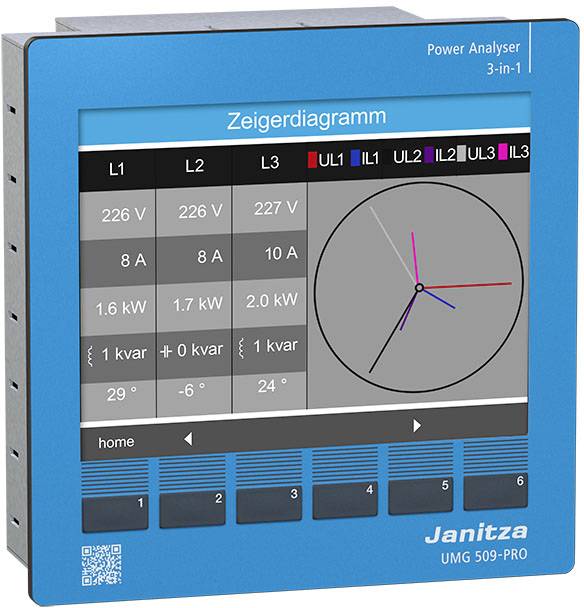

Een blauw apparaat voor het weergeven van elektrische meetwaarden: spanning, stroom, vermogen, fasehoekverdeling. Wijzerdiagram voor fase-aanzicht.

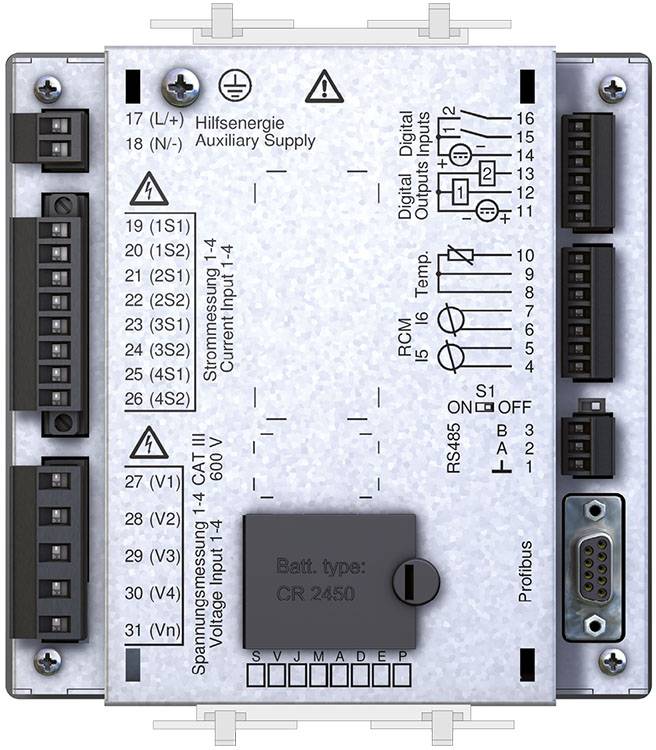

'Elektronische module voor schakelkast, met aansluitingen, schakelaars en labels. Bestemd voor besturing en communicatie van apparaten.'

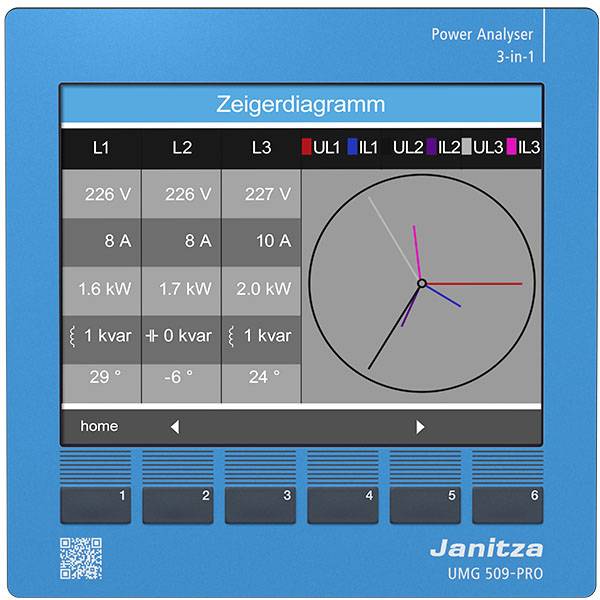

'Power Analyser 3-in-1' Display met aanwijzerdiagram en meetwaarden: 227V, 2.00 kW, 8.6A, 'Janitza UMG 509-PRO', menutoetsen onderaan.

1/4

Datasheet (PDF)

Niet beschikbaar

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Juridisch probleem melden

Highlights & Details

Spanning kwaliteits-analysator UMG 509-PRO

Master-apparaat voor energiebeheersystemen (bijv. ISO 50001)
Meting, bewaking en controle van elektrische parameters in energieverdelingssystemen
Verbruiksgegevensregistratie
Bewaking van de spanningskwaliteit (harmonischen, kortstondige onderbrekingen, transiënten, aanloopstromen...)
Meetapparatuur voor geleidingstechniek voor gebouwen of PLC
Besturingstaken, bijv. afhankelijk van de bereikte meet- of grenswaarden
Optimalisatie van piekbelasting
Ethernet-gateway voor ondergeschikte meetpunten
Bewaking op afstand

Technische specificaties

Soortnaam: Power Quality Analyzer

Meetfunctie: Spanning

Meetbereik (min.): 0.001 A

Type: UMG 509-PRO

Meetbereik (max.): 1000 V

Inbouwdiepte: 170 mm

Meetcategorie: CAT III 600 V

UKCA: Ja

Documenten en downloads

Datablad

Datablad 1541261 Janitza UMG 509-PRO Power Quality Analyzer

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1541261 Janitza UMG 509-PRO Power Quality Analyzer

Verklaring van Overeenstemming

Verklaring van Overeenstemming 1541261 Janitza UMG 509-PRO Power Quality Analyzer

Omschrijving

De nieuwe Pro-serie combineert de modernste techniek met uitstekende functies en een aantrekkelijk design. Door de grotere functionaliteit en uitgebreide weergavemogelijkheden kunnen meetgegevens en meetresultaten eenvoudiger worden geanalyseerd en geïnterpreteerd. Met behulp van de vooraf geïnstalleerde Janitza-APPs kunnen gegevens worden verwerkt, gevisualiseerd en geanalyseerd.

Uitvoering

Voedingsspanning: 95 - 240 V (45 - 65 Hz); 135 - 340V DC
Meetcategorie: 300 V CATIII
4 spanningsmeetingangen, 4 stroommeetingangen
Meetbereik: L - N: 10 - 300 V, L - L: 17 - 520V, 45 - 65 Hz
Stroomomvormer: ../1, ../5A
2 digitale ingangen, 2 digitale uitgangen
1 temperatuurmeetingang
Aanvullende geheugen: 128 MB Flash
Interfaces: RS232, RS485
Interface: Ethernet 10/100 BaseTX
Incl. webserver en de volgende APP's:
APP meetwaardemonitor: grafische weergave van online en historische meetwaarden
APP IEC 61000-2-4 watchdog Light PRO: bewaking van de spanningskwaliteitsgrenswaarden conform IEC 61000-2-4

Omvang van de levering

Cross patch-kabel, CAT5e, 2 m
Platte schroevendraaier, ESD
RS485 afsluitweerstand 120 Ω
Quick Guide UMG 604 (incl. veiligheidsaanwijzingen en Quick Guide software GridVis
