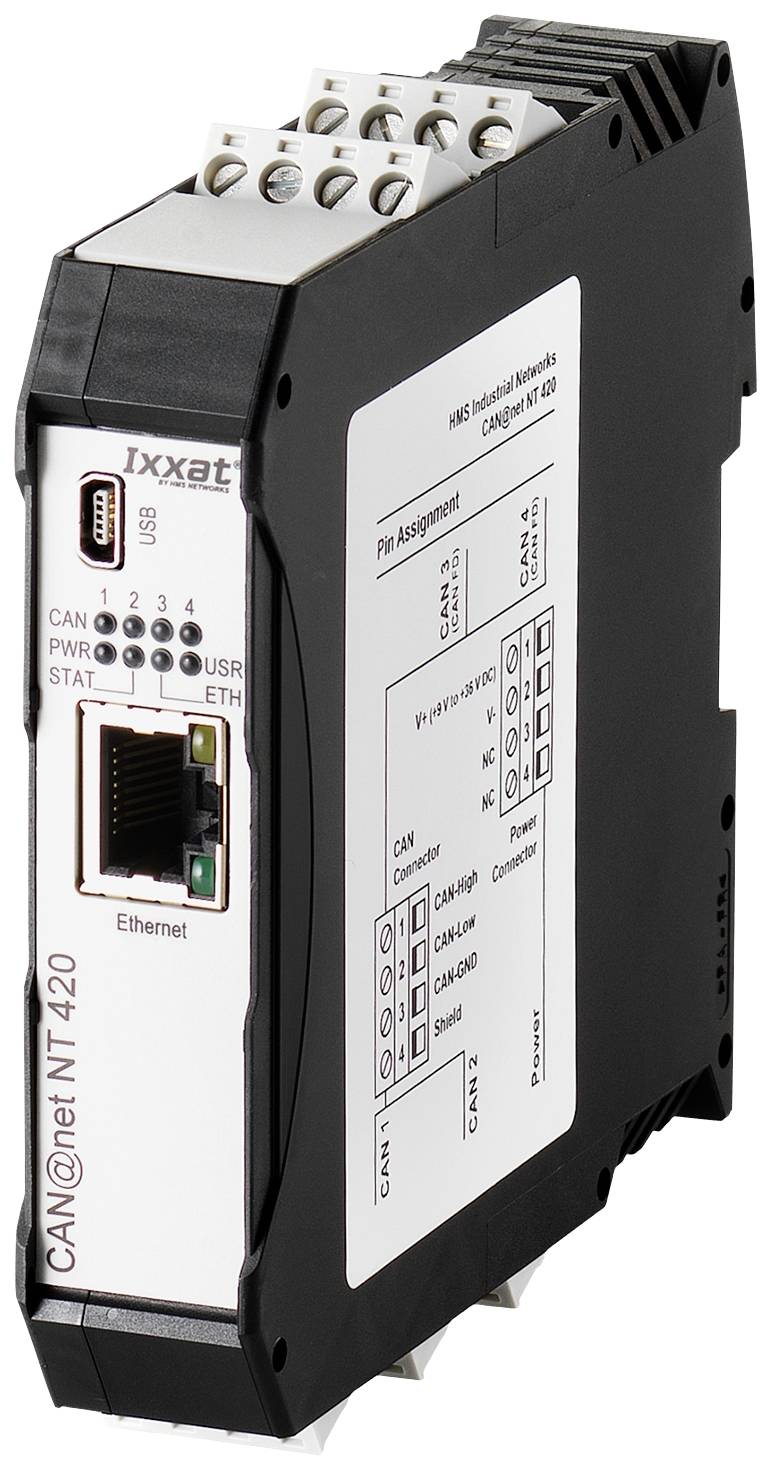

'CAN@net NT 420'-module met Ethernet- en USB-interfaces, CAN-bus-aansluitingen bovenaan. Apparaat voor industriële netwerkintegratie.

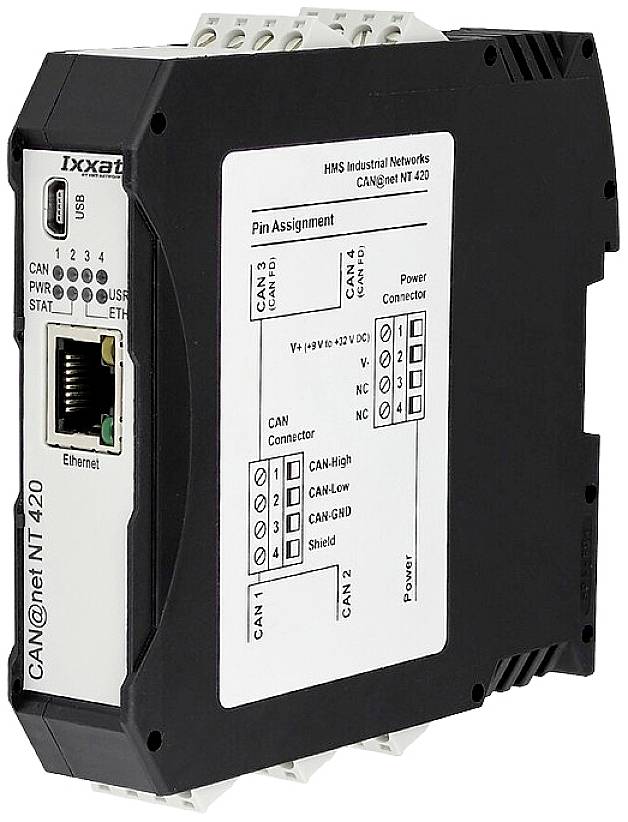

Een industrieel netwerktoestel met aansluitpunten en Ethernet-aansluiting, gemerkt met 'CAN@net NT 420' van HMS Industrial Networks.

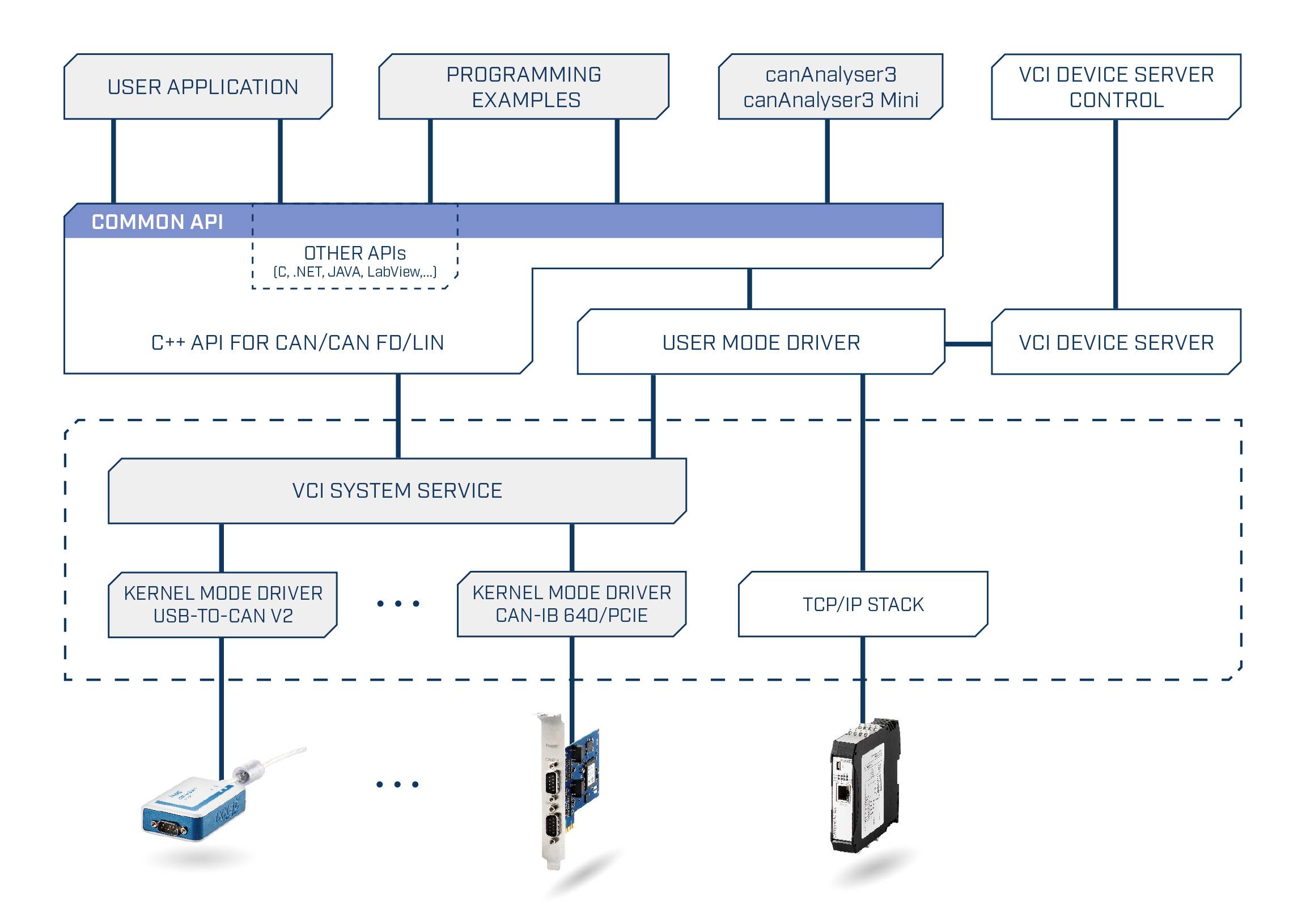

'Blokdiagram van een softwarearchitectuur: gebruikersapplicatie, programmeervoorbeelden en apparaatstuurprogramma's communiceren via een gemeenschappelijke API met de VCI-systeemservice en de VCI-apparaatserverbesturingen.'

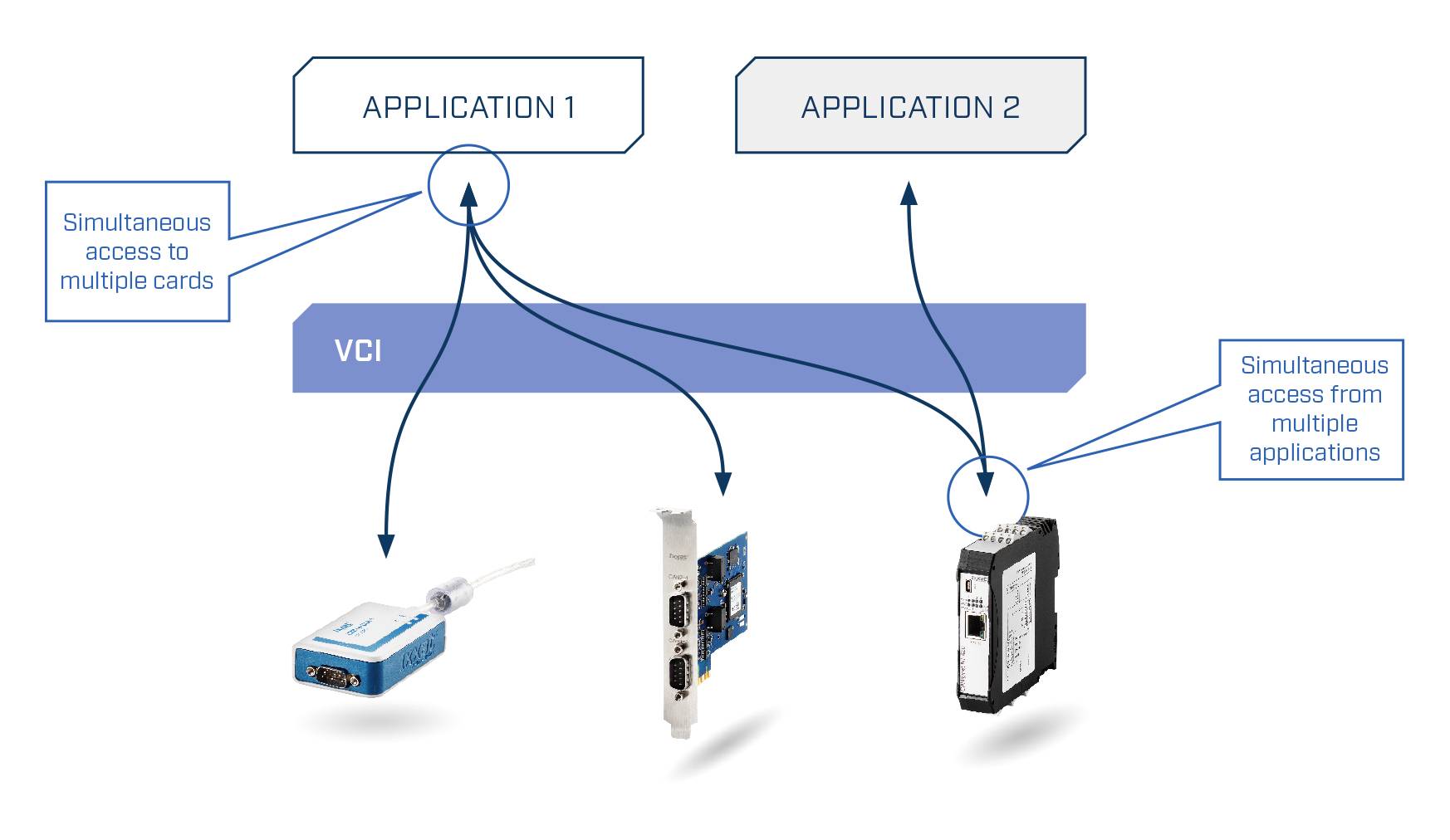

Het diagram toont 'APPLICATIE 1' en 'APPLICATIE 2' die gelijktijdig via VCI toegang hebben tot meerdere kaarten.

1/4

Datasheet (PDF)

Morgen leverbaar

2 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 830,58 / Stuk)

€ 830,58

excl. btw

Gratis verzending*

Slechts 2 Stuk(s) beschikbaar

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

CAN@net NT 420

Eenvoudige koppeling van CAN- en CAN FD-systemen en -apparaten
Maakt systeemuitbreiding en boom-/stertopologieën mogelijk
Kostenbesparing door eenvoudige bekabeling
Verhoogde systeembetrouwbaarheid
Kabelbescherming door galvanische isolatie

Technische specificaties

Max. aantal busknooppunten: 120
CAN-bus-afsluitweerstand: geen
CAN-bitsnelheden: standaard CAN: 5 tot 1000 kbit/s
CAN FD-bitsnelheden: arbitragesnelheid tot 1000 kbit/s, overdrachtssnelheid tot 8000 kbit/s. De gegevenssnelheden zijn door tests gecontroleerd. Door de gebruiker gedefinieerde bitsnelheden zijn mogelijk.
Galvanische isolatie 1 kV gedurende 1 s
Certificering: CE, FCC, UL, UKCA

Soortnaam: CAN omzetter

Interfaces: CAN Bus
Ethernet
USB

Type: CAN@net NT 420

Voedingsspanning: 24 V/DC

Max. bedrijfstemperatuur: + 85 °C

Min. bedrijfstemperatuur: - 40 °C

Voedingsspanning: 9 V tot 36 V DC met overspannings- en ompoolbeveiliging

Bedrijfstemperatuurbereik: - 40 tot + 85 °C

Afm.: (b x h) 115 mm x 99 mm

Stroomverbruik (max.): 230 mA

Hoogte: 99 mm

Breedte: 115 mm

Fabrikantnr.: 1.01.0332.42000

Stroomverbruik: 110 mA

Verpakking: Verpakking zonder plastic

Documenten en downloads

Datablad

Datablad 2527030 Ixxat 1.01.0332.42000 CAN@net NT 420 CAN omzetter CAN Bus, Ethernet, USB 24 V/DC 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2527030 Ixxat 1.01.0332.42000 CAN@net NT 420 CAN omzetter CAN Bus, Ethernet, USB 24 V/DC 1 stuk(s)

Omschrijving

CAN@net NT 420 – CAN-/CAN FD-Ethernet-gateway, PC-CAN-interface en CAN-Ethernet-CAN-bridge in één apparaat
De Ixxat CAN@net NT 420 met vier CAN-kanalen (waarvan er twee kunnen worden omgeschakeld naar CAN FD) is een multifunctioneel 3-in-1-talent in de CAN-wereld en een uiterst betrouwbaar werkpaard voor CAN-toepassingen. Hij kan als gateway fungeren tussen CAN/CAN FD- en Ethernet-systemen en biedt eenvoudige, flexibele toegang tot maximaal vier onafhankelijke CAN-systemen of twee CAN FD-systemen – via LAN of internet.
Als CAN-Ethernet-CAN-bridge maakt de CAN@net NT 420 de uitwisseling van CAN-berichten tussen CAN/CAN FD-systemen mogelijk over grote afstanden via TCP/IP met behulp van bestaande Ethernet-infrastructuur. De segmentering van CAN/CAN FD-systemen verhoogt bovendien de betrouwbaarheid en uitvalbestendigheid van het gehele systeem.
Berichten kunnen in de gateway worden verwerkt, gefilterd en in kaart gebracht. Bovendien kunnen de meest uiteenlopende acties automatisch worden uitgevoerd als reactie op ontvangen berichten en de status van het apparaat of de CAN-bus. Het in CAN@net NT 420 beschikbare MQTT-protocol maakt het mogelijk informatie direct in de cloud over te dragen.
De galvanische scheiding verhoogt betrouwbaar de bescherming van het apparaat tegen schade aan de elektronica door spanningspieken.
