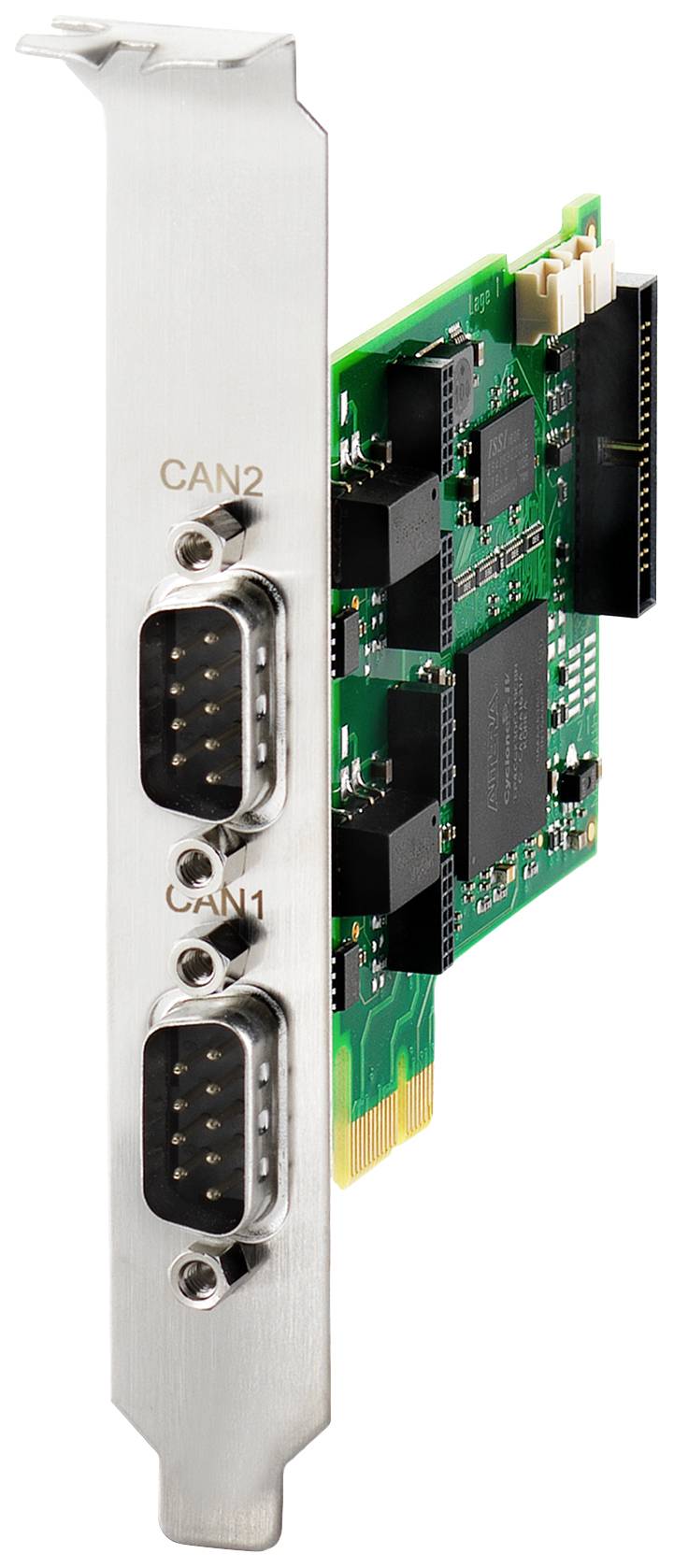

De kaart toont twee CAN-aansluitingen, gelabeld als 'CAN1' en 'CAN2', op een groene printplaat.

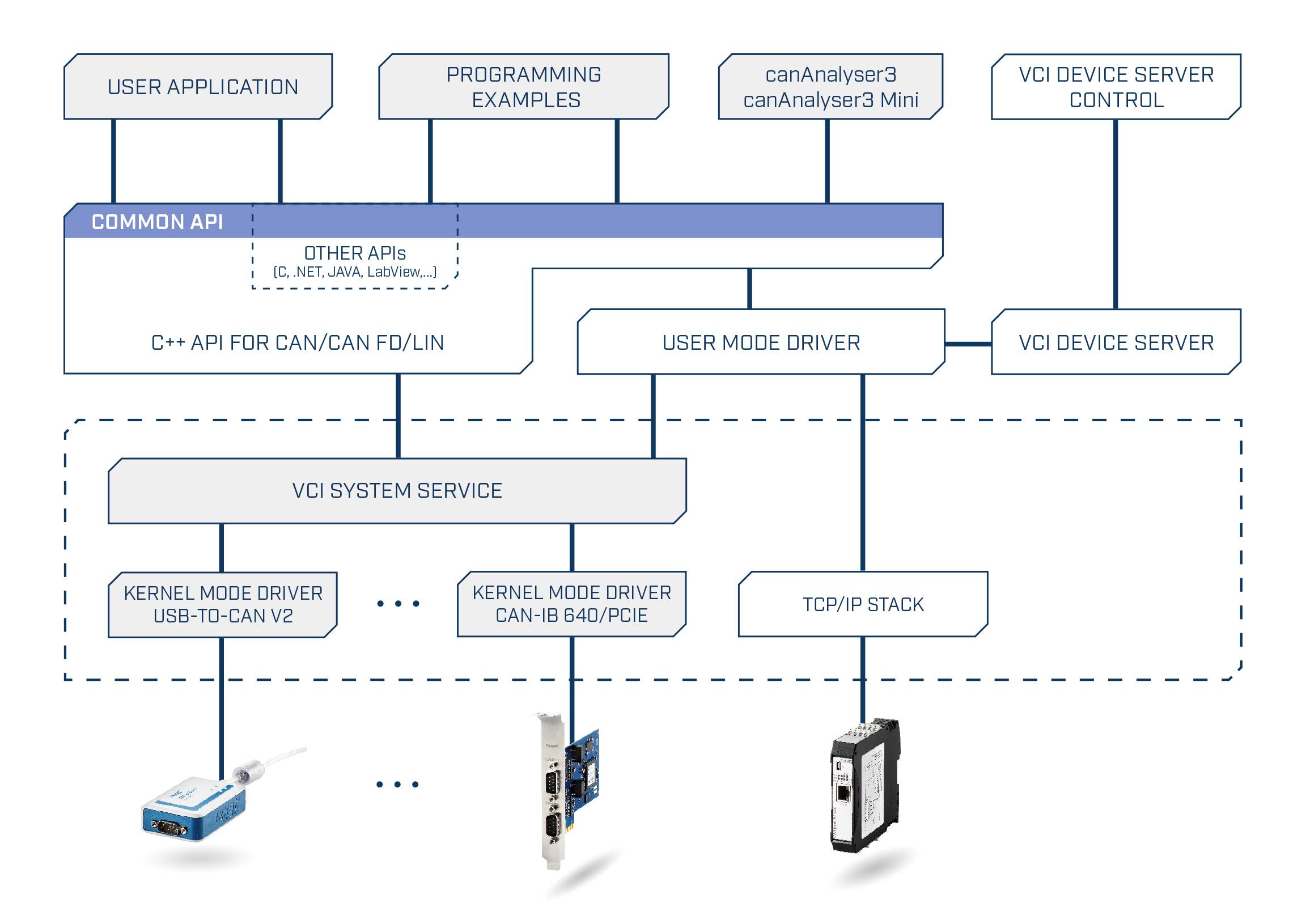

'Diagram van de API-architectuur met gebruikersapplicatie bovenaan, verbonden met VCI-systeemservice en apparaatstuurprogramma's, toont verbindingen tussen API, stuurprogramma's en apparaten.'

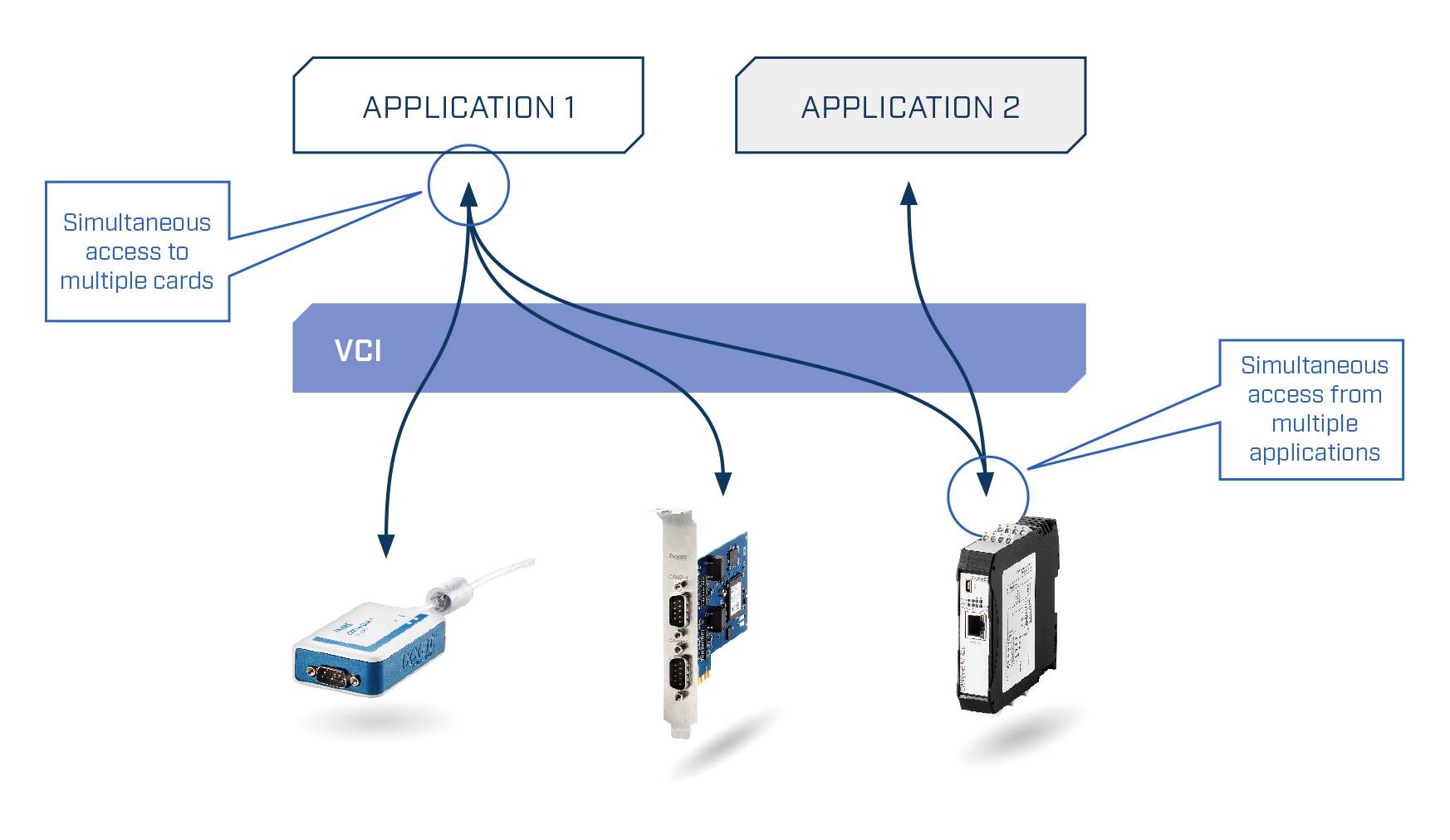

Diagram toont 'APPLICATIE 1' en 'APPLICATIE 2' met VCI-interface, pijlen naar apparaten met kaart- en meervoudige toegangslabels.

1/3

Datasheet (PDF)

Morgen leverbaar

1 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 1.161,16 / Stuk)

€ 1.161,16

excl. btw

Gratis verzending*

Slechts 1 Stuk(s) beschikbaar

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

CAN-IB600/PCIe

Actieve CAN FD-interfacekaart met krachtige 32-bits microcontroller
Eenvoudig uit te breiden via veldbus-uitbreidingskaarten voor omschakelbare CAN low-speed- of LIN-kanalen
2 x CAN-kanalen (high-speed-CAN of CAN FD)
Galvanische isolatie
Common Driver Interface voor het eenvoudig vervangen van het type PC-interface
Krachtige programmeerinterface voor zowel Windows (VCI) als Linux (socketCAN of ECI), QNX en VxWorks (ECI)

Technische specificaties

Interfaces: CAN FD, CAN, sub-D9, PCIe
CAN-bus-interface: sub-D9-stekker conform CiA 303-1
PC-bus-interface: PCI Express (V1.1), single-lane poort (x 1)
CAN FD-bitsnelheden: arbitragesnelheid tot 1000 kbit/s, overdrachtssnelheid tot 8000 kbit/s (bevestigd door tests). Door de gebruiker gedefinieerde bitsnelheden zijn mogelijk
CAN-bitsnelheden: 10 kbit/s tot 1 Mbit/s (CAN high-speed), 10 kbit/s tot 125 kbit/s (CAN low-speed, via optionele veldbus-uitbreiding)
Stroomvoorziening: 3,3 V DC via PCIe-sokkel
Galvanische isolatie 1 kV gedurende 1 s

Soortnaam: Interfacekaart

Interfaces: CAN Bus
D-SUB9
PCIe

Type: CAN-IB600/PCIe

Voedingsspanning: 3.3 V

Max. bedrijfstemperatuur: 70 °C

Min. bedrijfstemperatuur: 0 °C

Bedrijfstemperatuurbereik: 0 tot 70 °C

Afm.: (b x h) 68.9 mm x 105 mm

Stroomverbruik (max.): 230 mA

Hoogte: 105 mm

Breedte: 68.9 mm

Fabrikantnr.: 1.01.0233.22010

Stroomverbruik: 400 mA

Verpakking: Verpakking zonder plastic

Documenten en downloads

Datablad

Datablad 1670252 Ixxat 1.01.0233.22010 CAN-IB600/PCIe Interfacekaart CAN Bus, D-SUB9, PCIe 3.3 V 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1670252 Ixxat 1.01.0233.22010 CAN-IB600/PCIe Interfacekaart CAN Bus, D-SUB9, PCIe 3.3 V 1 stuk(s)

Omschrijving

CAN-to-PCIe-converter Ixxat CAN-IB600/PCIe interfacekaart met twee CAN/CAN FD-kanalen en galvanische scheiding, sub-D9-aansluiting

De Ixxat CAN-IB600/PCIe is een actieve PCI Express-interfacekaart met twee CAN FD-kanalen en galvanische scheiding. Het is een eenvoudige, veilige en voordelige manier om computers op een CAN- en CAN FD-bus-netwerk aan te sluiten.

De kaart is modulair opgebouwd en kan met extra modules worden uitgebreid om de volledige waaier aan veldbussen te voorzien in één kaart, van CAN FD (ISO en non-ISO formaat), CAN (ISO 11898-2), fault tolerant CAN (ISO 11898-3) tot LIN. Indien nodig kan het aantal interfaces door het gebruik van meerdere kaarten in één computer worden uitgebreid, wat een uiterst hoge flexibiliteit biedt voor toekomstige behoeften.

De galvanische scheiding verhoogt betrouwbaar de bescherming van het apparaat tegen schade aan de elektronica door spanningspieken.
