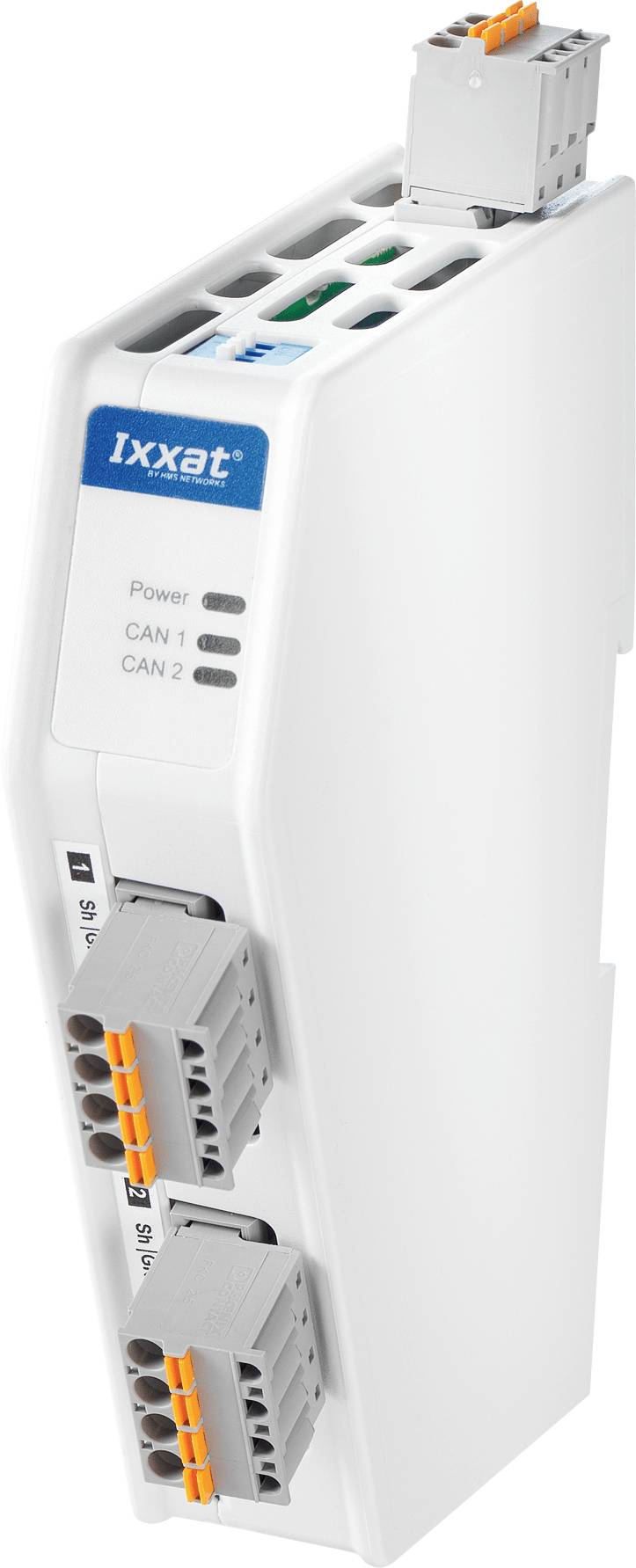

Ixxat 1.01.0211.20000 CAN/FD Repeater Standard CAN/CAN-FD repeater 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
3 Stuk(s)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 268,60 / Stuk)
€ 268,60
excl. btw
& Gratis verzending*
Slechts 3 Stuk(s) beschikbaar
Highlights & Details
CAN/CAN FD repeater met push-in-connectoren en 5 kV isolatiespanning
- Bescherming van netwerksegmenten tot 5 kV
- Afneembare push-in-verbinders met veerklemmechanisme maken een snelle installatie en onderhoud zonder extra gereedschap mogelijk
- Vrijwel geen invloed op het realtime gedrag
- Grotere flexibiliteit bij het ontwerp van CAN FD-netwerken
- Scheidt een defect segment af, zodat het resterende netwerk verder kan werken
Technische specificaties
- Interfaces: CAN FD, push-in verbinder
- CAN-bitsnelheden: Tot 1 Mbit/s
- CAN/CAN FD-bitsnelheden: 14 kBit/s tot 8000 kBit/s
- CAN-afsluitweerstand: Voor elk CAN/CAN FD-kanaal; afzonderlijk schakelbaar door pianoschakelaar
- Doorloopvertraging: Type. 175 ns (komt overeen met ca. 35 m kabellengte)
- galvanische ontkoppeling: CAN-CAN en CAN-Power met minimaal 5 kV DC voor 1 minuut, CAN-Shield tegen aarde en Power tegen aarde met minimaal 2 kV DC voor 1 minuut
- behuizing: Kunststof DIN-railbehuizing
- Soortnaam
CAN/CAN-FD repeater
- Type
CAN/FD Repeater Standard
- Max. bedrijfstemperatuur
70 °C
- Min. bedrijfstemperatuur
-20 °C
- Voedingsspanning
10 tot 30 V +-0 %
- Bedrijfstemperatuurbereik
-20 tot 70 °C
- Afm.
(b x h) 27 mm x 109 mm
- Hoogte
109 mm
- Breedte
27 mm
- Fabrikantnr.
1.01.0211.20000
- Verpakking
Verpakking zonder plastic
Documenten en downloads
Datablad
Datablad 3407503 Ixxat 1.01.0211.20000 CAN/FD Repeater Standard CAN/CAN-FD repeater 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3407503 Ixxat 1.01.0211.20000 CAN/FD Repeater Standard CAN/CAN-FD repeater 1 stuk(s)
Informatie
Informatie 3407503 Ixxat 1.01.0211.20000 CAN/FD Repeater Standard CAN/CAN-FD repeater 1 stuk(s)
Omschrijving
De IXXAT CAN/FD repeater standaard met twee CAN/CAN FD-interfaces dient voor de galvanische scheiding van twee segmenten van een CAN-netwerk en biedt een zeer hoge galvanische isolatie van maximaal 5 kV, waarmee hij ook geschikt is voor veeleisende toepassingen. Hij kan worden gebruikt voor het verhogen van de belastbaarheid van de CAN-bus met knooppunten, voor de fysieke koppeling van CAN/CAN FD-bussystemen of voor het invoegen van een galvanische scheiding.
De CAN-repeater zorgt voor de nodige flexibiliteit om de structuur van CAN/CAN FD-netwerken te optimaliseren en CAN-netwerken niet langer te beperken tot de busstructuur. Geïntegreerde busafsluitweerstanden voorkomen reflecties op de kabeluiteinden en zorgen voor een optimale communicatie.
Een voordeel is dat de CAN-repeater een defect segment loskoppelt van de rest van het netwerk, zodat het resterende netwerk kan blijven functioneren. Na het oplossen van het probleem wordt het segment automatisch weer in het netwerk opgenomen.
De galvanische scheiding wordt zowel voor de CAN/CAN FD-segmenten als voor de voedingsspanning uitgevoerd en verhoogt betrouwbaar de bescherming van het apparaat tegen schade aan de elektronica door spanningspieken.
De teksten voor dit artikel zijn automatisch vertaald.
De CAN-repeater zorgt voor de nodige flexibiliteit om de structuur van CAN/CAN FD-netwerken te optimaliseren en CAN-netwerken niet langer te beperken tot de busstructuur. Geïntegreerde busafsluitweerstanden voorkomen reflecties op de kabeluiteinden en zorgen voor een optimale communicatie.
Een voordeel is dat de CAN-repeater een defect segment loskoppelt van de rest van het netwerk, zodat het resterende netwerk kan blijven functioneren. Na het oplossen van het probleem wordt het segment automatisch weer in het netwerk opgenomen.
De galvanische scheiding wordt zowel voor de CAN/CAN FD-segmenten als voor de voedingsspanning uitgevoerd en verhoogt betrouwbaar de bescherming van het apparaat tegen schade aan de elektronica door spanningspieken.
De teksten voor dit artikel zijn automatisch vertaald.
