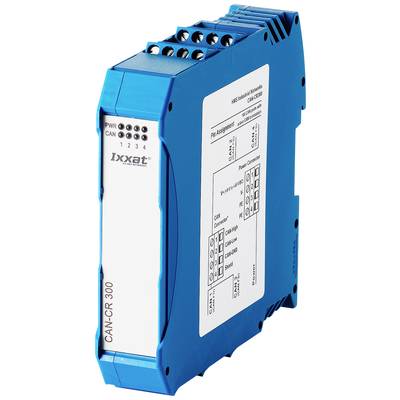

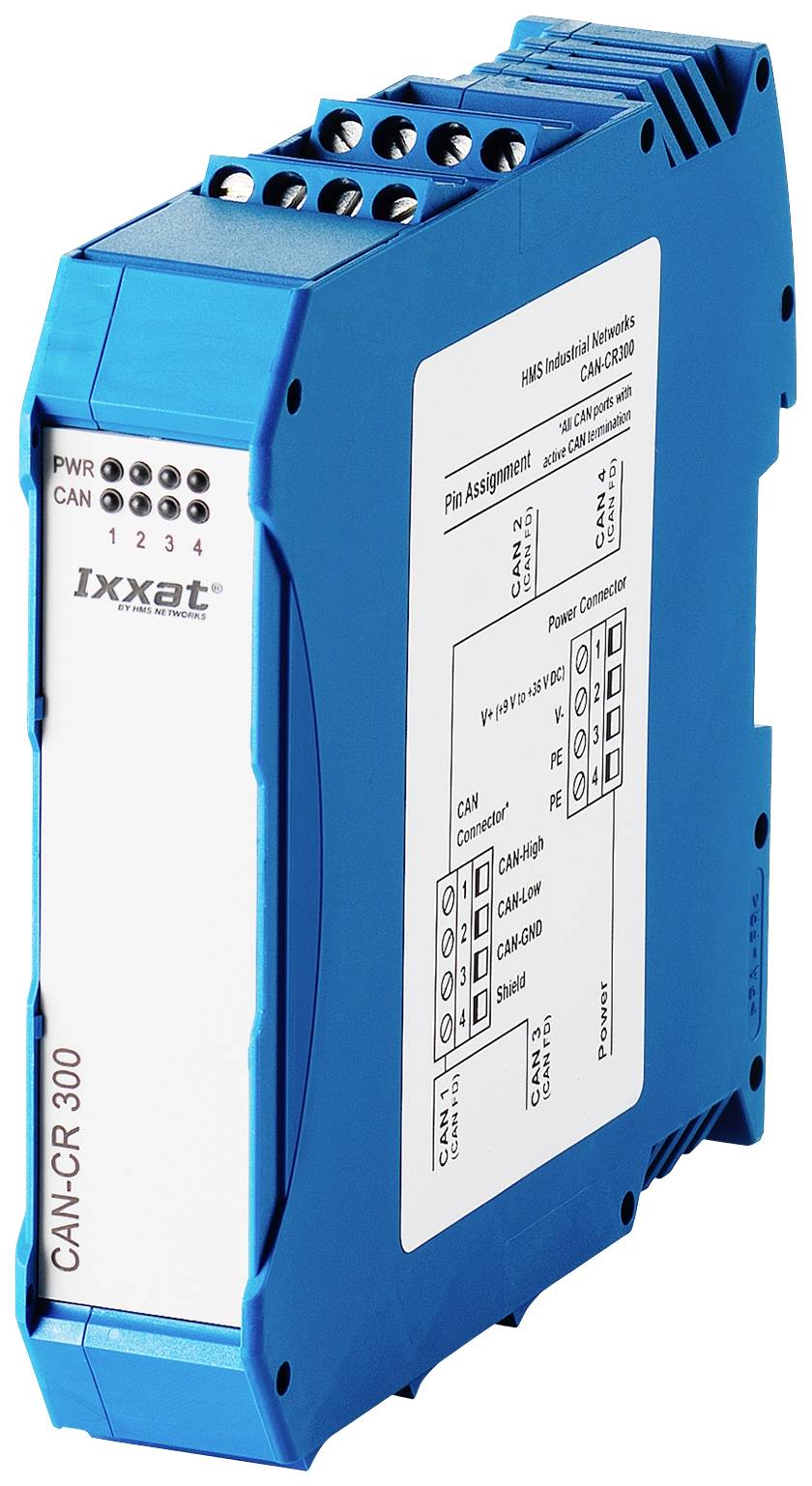

Ixxat 1.01.0210.40000 CAN-CR300 CAN/CAN-FD repeater 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 665,29 / Stuk)
€ 665,29
excl. btw
& Gratis verzending*
Inclusief 14 dagen retourrecht
Highlights & Details
CAN-CR300 – met geïntegreerde busafsluitweerstand
- 4x CAN- en CAN FD-interface in één apparaat
- Kostenbesparing door eenvoudige bedrading
- Vrijwel geen invloed op het realtime gedrag
- Grotere flexibiliteit bij het ontwerp van CAN-netwerken en verhoogde systeembetrouwbaarheid
- Scheidt een defect segment af, zodat het resterende netwerk verder kan werken
Technische specificaties
- Interfaces: CAN, CAN FD, schroefverbinding
- CAN-businterface: ISO 11898-2 met CAN-smoorspoel. Vier schroefconnectoraansluitingen. CAN-afsluitweerstanden ingebouwd (schakelbaar)
- CAN-bitsnelheden: tot 1 Mbit/s
- CAN FD-bitsnelheden: arbitragesnelheid tot 1000 kbit/s, overdrachtssnelheid tot 8000 kbit/s. De gegevenssnelheden zijn door tests gecontroleerd. Door de gebruiker gedefinieerde bitsnelheden zijn mogelijk
- Doorloopvertraging: type 175 ns (komt overeen met circa 35 m kabellengte)
- Galvanische ontkoppeling: 1 kV DC/1 s, 500 V AC/1 min., alle CAN-kanalen en de voedingsspanning zijn galvanisch van elkaar gescheiden
- Behuizing, afmetingen: kunststof-DIN-railbehuizing
- Certificering: FCC.
- Soortnaam
CAN/CAN-FD repeater
- Type
CAN-CR300
- Voedingsspanning
9 - 36 V/DC
- Afm.
(b x h) 22.5 mm x 105 mm
- Hoogte
105 mm
- Breedte
22.5 mm
- Fabrikantnr.
1.01.0210.40000
- Verpakking
Verpakking zonder plastic
Documenten en downloads
Datablad
Datablad 2497729 Ixxat 1.01.0210.40000 CAN-CR300 CAN/CAN-FD repeater 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2497729 Ixxat 1.01.0210.40000 CAN-CR300 CAN/CAN-FD repeater 1 stuk(s)
Omschrijving
CAN/CAN FD repeater met vier kanalen en schroefconnectoren, galvanisch geïsoleerd (met geïntegreerde busafsluitweerstand)
De CAN-repeater CAN-CR100 met geïntegreerde busafsluitweerstanden en twee CAN/CAN FD-interfaces kan worden gebruikt voor het verbeteren van de belastbaarheid van de CAN-bus met nodes, voor de fysieke koppeling van CAN/CAN FD-bussystemen of voor het invoegen van een galvanische scheiding.
De CAN FD-repeater zorgt voor de nodige flexibiliteit om de structuur van CAN/CAN FD-netwerken te optimaliseren en CAN-netwerken niet langer te beperken tot de busstructuur. Geïntegreerde busafsluitweerstanden voorkomen reflecties op de kabeluiteinden en zorgen voor een optimale communicatie.
Een voordeel is dat de CAN FD-repeater een defect segment loskoppelt van de rest van het netwerk, zodat het resterende netwerk kan blijven functioneren. Na het oplossen van het probleem wordt het segment automatisch weer in het netwerk opgenomen.
De galvanische scheiding wordt zowel voor de CAN/CAN FD-segmenten als voor de voedingsspanning uitgevoerd en verhoogt betrouwbaar de bescherming van het apparaat tegen schade aan de elektronica door spanningspieken.
De CAN-CR300 is beschikbaar als variant met en zonder geïntegreerde busafsluitweerstanden.
De CAN-repeater CAN-CR100 met geïntegreerde busafsluitweerstanden en twee CAN/CAN FD-interfaces kan worden gebruikt voor het verbeteren van de belastbaarheid van de CAN-bus met nodes, voor de fysieke koppeling van CAN/CAN FD-bussystemen of voor het invoegen van een galvanische scheiding.
De CAN FD-repeater zorgt voor de nodige flexibiliteit om de structuur van CAN/CAN FD-netwerken te optimaliseren en CAN-netwerken niet langer te beperken tot de busstructuur. Geïntegreerde busafsluitweerstanden voorkomen reflecties op de kabeluiteinden en zorgen voor een optimale communicatie.
Een voordeel is dat de CAN FD-repeater een defect segment loskoppelt van de rest van het netwerk, zodat het resterende netwerk kan blijven functioneren. Na het oplossen van het probleem wordt het segment automatisch weer in het netwerk opgenomen.
De galvanische scheiding wordt zowel voor de CAN/CAN FD-segmenten als voor de voedingsspanning uitgevoerd en verhoogt betrouwbaar de bescherming van het apparaat tegen schade aan de elektronica door spanningspieken.
De CAN-CR300 is beschikbaar als variant met en zonder geïntegreerde busafsluitweerstanden.
Omvang van de levering
- CAN-CR300
- Gebruiksaanwijzing
