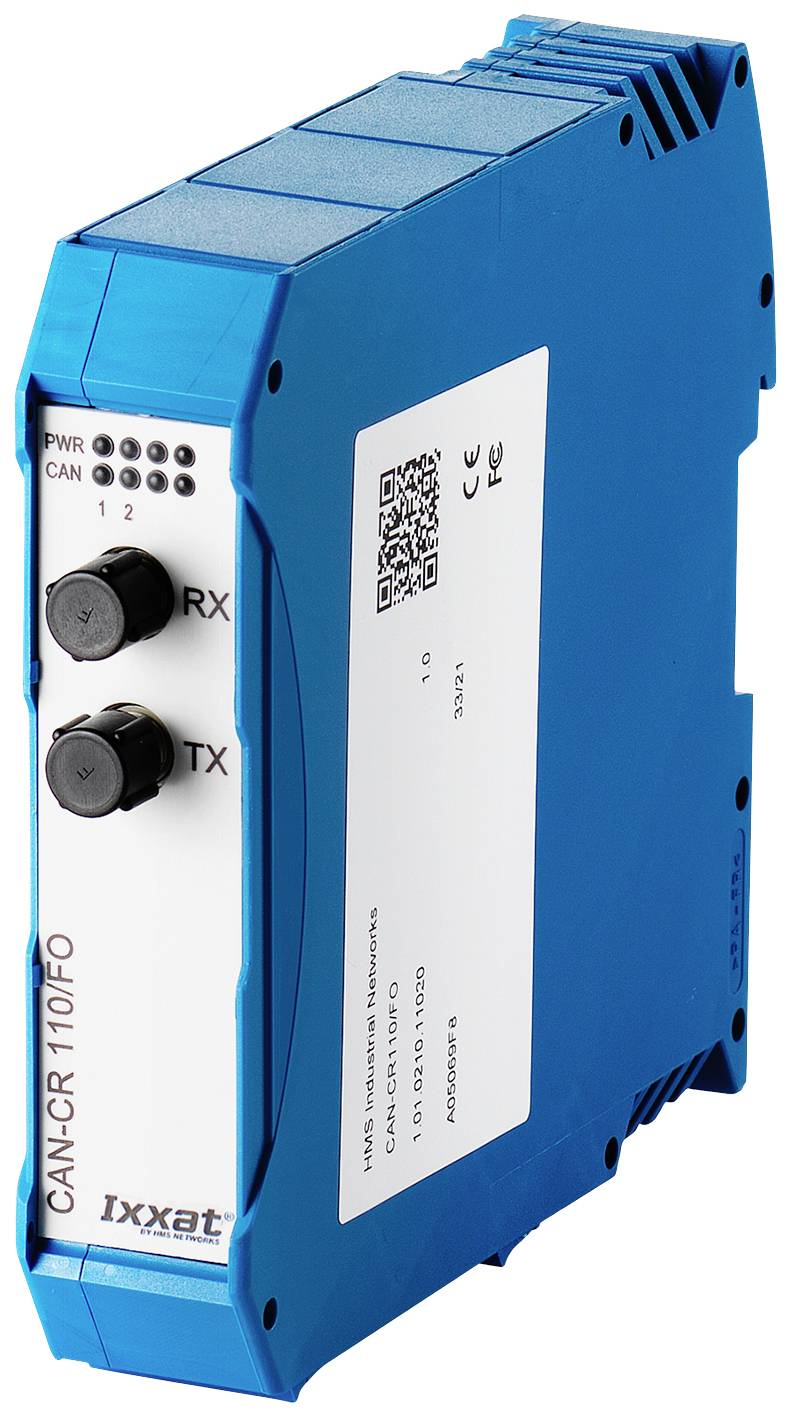

Ixxat 1.01.0210.11220 CAN-CR110/FO CAN/CAN-FD repeater Glasvezel Aantal I/O's: 2 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 536,36 / Stuk)
€ 536,36
excl. btw
& Gratis verzending*
Inclusief 14 dagen retourrecht
Highlights & Details
CAN-CR110/FO, met afsluitweerstand
- 2x CAN- en CAN FD-interface in één apparaat
- Kostenbesparing door eenvoudige bedrading en grotere flexibiliteit bij het ontwerp van CAN-netwerken
- Vrijwel geen invloed op het realtime gedrag
- Scheidt een defect segment af, zodat het resterende netwerk verder
- kan werken
- Glasvezelkabel maakt betrouwbare signaaloverdracht mogelijk in omgevingen met sterke elektromagnetische storingen
Technische specificaties
- CAN-businterface: ISO 11898-2 met CAN-smoorspoel. Twee schroefconnectoraansluitingen.
- Glasvezelaansluiting: 2x F-SMA-aansluiting voor duplexkabels, multimode-glasvezelkabel (alleen glas), aanbevolen: 50/125 μm, 62,5/125 μm, ook compatibel met: 100/140 μm, 200 μm (maximale kabellengte respecteren)
- CAN-bitsnelheden: tot 1 Mbit/s
- Galvanische isolatie: 1 kV DC/1 s, 500 V AC/1 min., CAN 1 en CAN 2 en voedingsspanning zijn galvanisch van elkaar gescheiden.
- Soortnaam
CAN/CAN-FD repeater
- Interfaces
Glasvezel
- Type
CAN-CR110/FO
- Max. bedrijfstemperatuur
70 °C
- Min. bedrijfstemperatuur
-20 °C
- Voedingsspanning
9 - 36 V/DC
- Bedrijfstemperatuurbereik
-20 tot 70 °C
- Aantal I/O's
2
- Afm.
(b x h) 22.5 mm x 105 mm
- Stroomverbruik (max.)
100 mA
- Hoogte
105 mm
- Breedte
22.5 mm
- Fabrikantnr.
1.01.0210.11220
- Stroomverbruik
70 mA
- Verpakking
Verpakking zonder plastic
Documenten en downloads
Datablad
Datablad 2497724 Ixxat 1.01.0210.11220 CAN-CR110/FO CAN/CAN-FD repeater Glasvezel Aantal I/O's: 2 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2497724 Ixxat 1.01.0210.11220 CAN-CR110/FO CAN/CAN-FD repeater Glasvezel Aantal I/O's: 2 1 stuk(s)
Informatie
Informatie 2497724 Ixxat 1.01.0210.11220 CAN-CR110/FO CAN/CAN-FD repeater Glasvezel Aantal I/O's: 2 1 stuk(s)
Omschrijving
CAN/CAN FD repeater met glasvezelinterface en sub-D9-aansluiting, galvanisch geïsoleerd (zonder busafsluitweerstand)
De CAN-CR110/FO repeater met twee CAN/CAN FD-kanalen (waarvan één als glasvezelinterface) dient voor de omzetting van het CAN-signaal van koperdraad (ISO 11898-2) naar glasvezelkabel. Hij kan worden gebruikt voor het verhogen van de belastbaarheid van de CAN-bus met nodes, voor de fysieke koppeling van CAN-bussystemen of voor het invoegen van een galvanische scheiding.
De CAN FD-repeater zorgt voor de nodige flexibiliteit om de structuur van CAN/CAN FD-netwerken te optimaliseren en CAN-netwerken niet langer te beperken tot de busstructuur. Hij kan worden gebruikt voor de implementatie van boom- of stertopologieën en aftakkingen. Omdat er geen busafsluitweerstand is geïntegreerd, biedt hij flexibiliteit bij de positionering van weerstanden voor CAN-afsluiting.
Een voordeel is dat de CAN FD-repeater een defect segment loskoppelt van de rest van het netwerk, zodat het resterende netwerk kan blijven functioneren. Na het oplossen van het probleem wordt het segment automatisch weer in het netwerk opgenomen.
De galvanische scheiding wordt zowel voor de CAN/CAN FD-segmenten als voor de voedingsspanning uitgevoerd en verhoogt betrouwbaar de bescherming van het apparaat tegen schade aan de elektronica door spanningspieken.
De CAN-CR110/FO is beschikbaar als variant met en zonder geïntegreerde busafsluitweerstanden.
De CAN-CR110/FO repeater met twee CAN/CAN FD-kanalen (waarvan één als glasvezelinterface) dient voor de omzetting van het CAN-signaal van koperdraad (ISO 11898-2) naar glasvezelkabel. Hij kan worden gebruikt voor het verhogen van de belastbaarheid van de CAN-bus met nodes, voor de fysieke koppeling van CAN-bussystemen of voor het invoegen van een galvanische scheiding.
De CAN FD-repeater zorgt voor de nodige flexibiliteit om de structuur van CAN/CAN FD-netwerken te optimaliseren en CAN-netwerken niet langer te beperken tot de busstructuur. Hij kan worden gebruikt voor de implementatie van boom- of stertopologieën en aftakkingen. Omdat er geen busafsluitweerstand is geïntegreerd, biedt hij flexibiliteit bij de positionering van weerstanden voor CAN-afsluiting.
Een voordeel is dat de CAN FD-repeater een defect segment loskoppelt van de rest van het netwerk, zodat het resterende netwerk kan blijven functioneren. Na het oplossen van het probleem wordt het segment automatisch weer in het netwerk opgenomen.
De galvanische scheiding wordt zowel voor de CAN/CAN FD-segmenten als voor de voedingsspanning uitgevoerd en verhoogt betrouwbaar de bescherming van het apparaat tegen schade aan de elektronica door spanningspieken.
De CAN-CR110/FO is beschikbaar als variant met en zonder geïntegreerde busafsluitweerstanden.
Omvang van de levering
- CAN-CR110/FO
- Gebruiksaanwijzing
