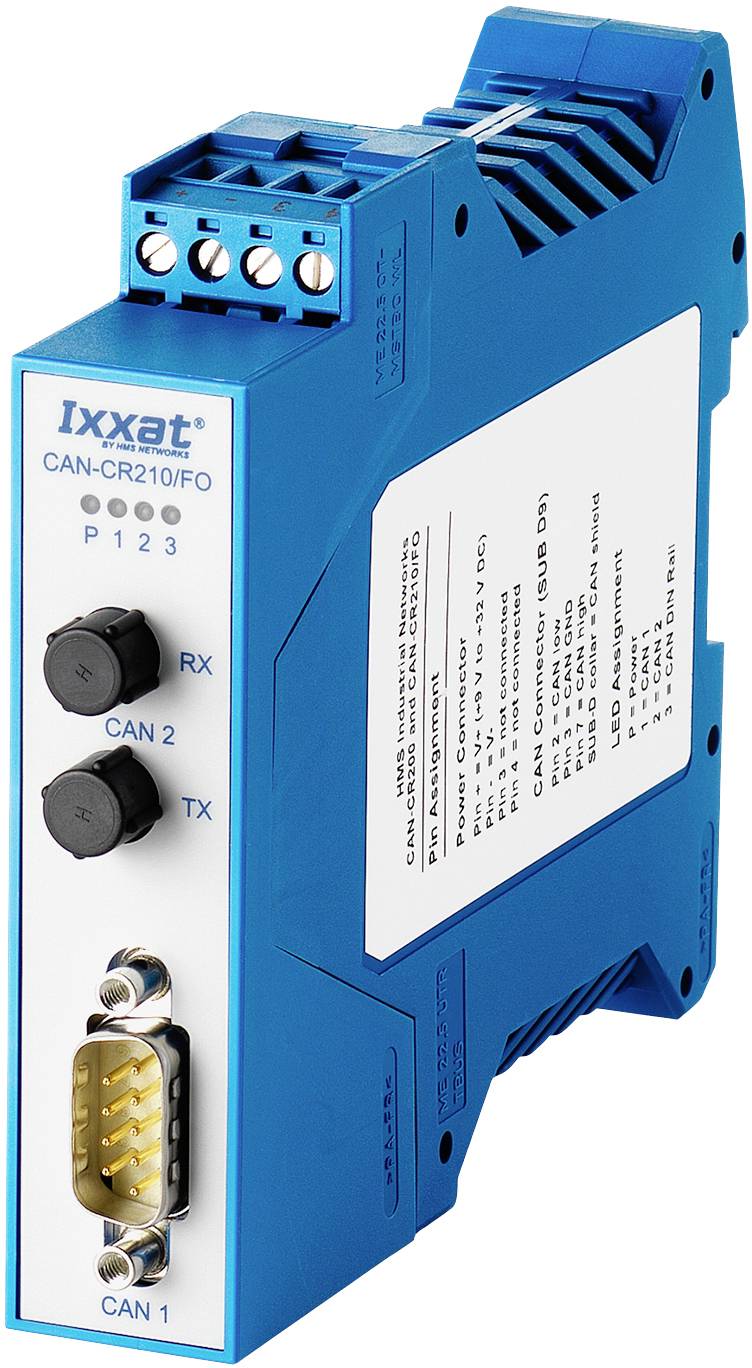

Ixxat 1.01.0068.45010 CAN-CR210/FO CAN FO repeater 24 V/DC 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 552,89 / Stuk)
€ 552,89
excl. btw
& Gratis verzending*
Inclusief 14 dagen retourrecht
Highlights & Details
CAN-CR210/FO – glasvezel met F-SMA-stekker
- Kostenbesparing door eenvoudige bedrading
- Vrijwel geen invloed op het realtime gedrag
- Grotere flexibiliteit bij het ontwerp van CAN-netwerken
- Scheidt een defect segment af, zodat het resterende netwerk verder kan werken
- Glasvezelkabels maken een betrouwbare signaaloverdracht mogelijk in zones met hoge elektromagnetische storingen
Technische specificaties
- Interfaces: CAN, sub-D9, glasvezel, F-SMA, DIN-railbus (Tbus)
- CAN-businterface: ISO 11898-2 met CAN-smoorspoel. Sub-D9-aansluiting en een DIN-railbus. CAN-afsluitweerstanden geïntegreerd (schakelbaar).
- Glasvezelaansluiting: 2 x F-SMA-aansluiting voor duplexkabel (multimode-glasvezel 50/125 μm, 62,5/125 μm duplex)
- CAN-bitsnelheden: tot 1 Mbit/s
- Vertraging: circa 300 ns (komt overeen met circa 60 meter buslengte) van de koperaansluiting van een FO-repeater via glasvezel naar de koperaansluiting van een volgende FO-repeater (zonder vertragingstijd van de glasvezelleiding; circa 5 ns/m)
- Galvanische isolatie 1 kV gedurende 1 seconde; CAN 1
- Behuizing, afmetingen: kunststof-DIN-railbehuizing
- Certificering CE, FCC.
- Soortnaam
CAN FO repeater
- Type
CAN-CR210/FO
- Voedingsspanning
24 V/DC
- Max. bedrijfstemperatuur
70 °C
- Min. bedrijfstemperatuur
-20 °C
- Voedingsspanning
9-32 V/DC
- Bedrijfstemperatuurbereik
-20 tot 70 °C
- Afm.
(b x h) 22.5 mm x 100 mm
- Hoogte
100 mm
- Breedte
22.5 mm
- Fabrikantnr.
1.01.0068.45010
- Verpakking
Verpakking zonder plastic
Documenten en downloads
Datablad
Datablad 2497721 Ixxat 1.01.0068.45010 CAN-CR210/FO CAN FO repeater 24 V/DC 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2497721 Ixxat 1.01.0068.45010 CAN-CR210/FO CAN FO repeater 24 V/DC 1 stuk(s)
Omschrijving
Modulaire ISO 11898-2 CAN-repeater met F-SMA glasvezelinterface en CAN-DIN-railbus, galvanisch geïsoleerd
De CAN-CR210/FO repeater met twee CAN-kanalen (waarvan één als glasvezelinterface) en een CAN-DIN-railbus (backbone-bus) dient voor de omzetting van het CAN-signaal van koperdraad (ISO 11898-2) naar glasvezelkabel. Hij kan worden gebruikt voor het verhogen van de belastbaarheid van de CAN-bus met nodes, voor de fysieke koppeling van CAN-bussystemen of voor het invoegen van een galvanische scheiding.
De CAN-repeater zorgt voor de nodige flexibiliteit om de structuur van CAN-netwerken te optimaliseren en CAN-netwerken niet langer te beperken tot de busstructuur. Hij kan worden gebruikt voor de implementatie van boom- of stertopologieën en aftakkingen. Voor het realiseren van boom- of stertopologieën kunnen meerdere CAN-CR210/FO-repeaters worden gekoppeld via de geïntegreerde backbone-bus en op een CAN-hub worden aangesloten.
Als bijzondere eigenschap scheidt de repeater een defect segment af van de rest van het netwerk, zodat het resterende netwerk kan blijven functioneren. Na het oplossen van het probleem wordt het segment automatisch weer in het netwerk opgenomen.
De galvanische scheiding wordt zowel voor de CAN-segmenten als voor de voedingsspanning uitgevoerd en verhoogt betrouwbaar de bescherming van het apparaat tegen schade aan de elektronica door spanningspieken.
De CAN-CR210/FO is beschikbaar als variant met ST- of F-SMA-stekker.
De CAN-CR210/FO repeater met twee CAN-kanalen (waarvan één als glasvezelinterface) en een CAN-DIN-railbus (backbone-bus) dient voor de omzetting van het CAN-signaal van koperdraad (ISO 11898-2) naar glasvezelkabel. Hij kan worden gebruikt voor het verhogen van de belastbaarheid van de CAN-bus met nodes, voor de fysieke koppeling van CAN-bussystemen of voor het invoegen van een galvanische scheiding.
De CAN-repeater zorgt voor de nodige flexibiliteit om de structuur van CAN-netwerken te optimaliseren en CAN-netwerken niet langer te beperken tot de busstructuur. Hij kan worden gebruikt voor de implementatie van boom- of stertopologieën en aftakkingen. Voor het realiseren van boom- of stertopologieën kunnen meerdere CAN-CR210/FO-repeaters worden gekoppeld via de geïntegreerde backbone-bus en op een CAN-hub worden aangesloten.
Als bijzondere eigenschap scheidt de repeater een defect segment af van de rest van het netwerk, zodat het resterende netwerk kan blijven functioneren. Na het oplossen van het probleem wordt het segment automatisch weer in het netwerk opgenomen.
De galvanische scheiding wordt zowel voor de CAN-segmenten als voor de voedingsspanning uitgevoerd en verhoogt betrouwbaar de bescherming van het apparaat tegen schade aan de elektronica door spanningspieken.
De CAN-CR210/FO is beschikbaar als variant met ST- of F-SMA-stekker.
Omvang van de levering
- CAN-CR210/FO
- Beknopte gebruiksaanwijzing
