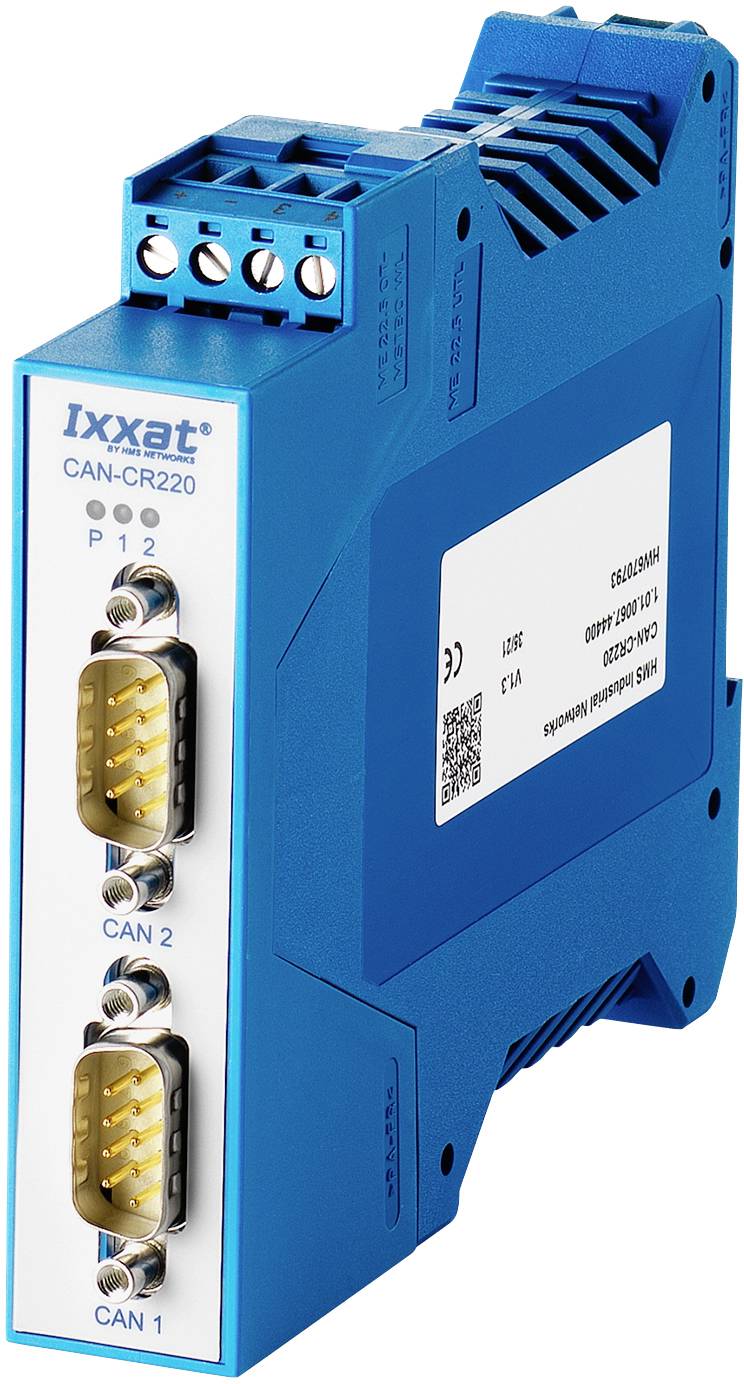

Ixxat 1.01.0067.44400 CAN-CR220 CAN repeater CAN Bus, D-SUB9 24 V/DC 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 475,21 / Stuk)
€ 475,21
excl. btw
& Gratis verzending*
Inclusief 14 dagen retourrecht
Highlights & Details
CAN-CR220 – CAN-repeater met 4 kV isolatiespanning
- Bescherming van netwerksegmenten tot 4 kV
- Kostenbesparing door eenvoudige bedrading
- Vrijwel geen invloed op het realtime gedrag
- Grotere flexibiliteit bij het ontwerp van CAN-netwerken
- Scheidt een defect segment af, zodat het resterende netwerk verder kan werken
Technische specificaties
- Interfaces: CAN, sub-D9
- CAN-businterface: ISO 11898-2 met CAN-smoorspoel. Twee sub-D9-aansluitingen. CAN-afsluitweerstanden geïntegreerd (schakelbaar).
- CAN-bitsnelheden: tot 1 Mbit/s
- Doorloopvertraging: circa 175 ns (komt overeen met circa 35 meter kabellengte)
- Isolatiespanning 2 kV AC/1 min; 3,5 kV AC/1 s; 3,2 kV DC/1 min; 4 kV DC/1 s
- Galvanische ontkoppeling: CAN 1, CAN 2 en bedrijfsspanning zijn galvanisch van elkaar gescheiden
- Behuizing, afmetingen: kunststof-DIN-railbehuizing
- Certificering: CE, FCC.
- Soortnaam
CAN repeater
- Interfaces
CAN Bus
D-SUB9
- Type
CAN-CR220
- Voedingsspanning
24 V/DC
- Max. bedrijfstemperatuur
70 °C
- Voedingsspanning
9-32 V/DC
- Bedrijfstemperatuurbereik
70 °C (max)
- Afm.
(b x h) 22.5 mm x 100 mm
- Stroomverbruik (max.)
100 mA
- Hoogte
100 mm
- Breedte
22.5 mm
- Fabrikantnr.
1.01.0067.44400
- Stroomverbruik
41 mA
- Verpakking
Verpakking zonder plastic
Documenten en downloads
Datablad
Datablad 2497720 Ixxat 1.01.0067.44400 CAN-CR220 CAN repeater CAN Bus, D-SUB9 24 V/DC 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2497720 Ixxat 1.01.0067.44400 CAN-CR220 CAN repeater CAN Bus, D-SUB9 24 V/DC 1 stuk(s)
Omschrijving
CAN-repeater met 4 kV isolatiespanning
De CAN-CR220 repeater met twee CAN-kanalen dient voor de galvanische scheiding van twee segmenten van een CAN-netwerk en biedt een uiterst hoge galvanische isolatie van 4 kV, waardoor hij ook geschikt is voor gebruik in medische toepassingen. Hij kan worden gebruikt voor het verhogen van de belastbaarheid van de CAN-bus met nodes, voor de fysieke koppeling van CAN-bussystemen of voor het invoegen van een galvanische scheiding.
De CAN-repeater zorgt voor de nodige flexibiliteit om de structuur van CAN-netwerken te optimaliseren en CAN-netwerken niet langer te beperken tot de busstructuur. Hij scheidt een defect segment af van de rest van het netwerk, zodat het resterende netwerk verder kan werken. Na het oplossen van het probleem wordt het segment automatisch weer in het netwerk opgenomen.
De galvanische scheiding wordt zowel voor de CAN-segmenten als voor de voedingsspanning uitgevoerd en verhoogt betrouwbaar de bescherming van het apparaat tegen schade aan de elektronica door spanningspieken.
De CAN-CR220 is getest conform DIN/EN 50178 (DIN VDE 0160: 1988-05 en DIN VDE 0160/A1: 1989-04).
De CAN-CR220 repeater met twee CAN-kanalen dient voor de galvanische scheiding van twee segmenten van een CAN-netwerk en biedt een uiterst hoge galvanische isolatie van 4 kV, waardoor hij ook geschikt is voor gebruik in medische toepassingen. Hij kan worden gebruikt voor het verhogen van de belastbaarheid van de CAN-bus met nodes, voor de fysieke koppeling van CAN-bussystemen of voor het invoegen van een galvanische scheiding.
De CAN-repeater zorgt voor de nodige flexibiliteit om de structuur van CAN-netwerken te optimaliseren en CAN-netwerken niet langer te beperken tot de busstructuur. Hij scheidt een defect segment af van de rest van het netwerk, zodat het resterende netwerk verder kan werken. Na het oplossen van het probleem wordt het segment automatisch weer in het netwerk opgenomen.
De galvanische scheiding wordt zowel voor de CAN-segmenten als voor de voedingsspanning uitgevoerd en verhoogt betrouwbaar de bescherming van het apparaat tegen schade aan de elektronica door spanningspieken.
De CAN-CR220 is getest conform DIN/EN 50178 (DIN VDE 0160: 1988-05 en DIN VDE 0160/A1: 1989-04).
Omvang van de levering
- CAN-CR220
- Beknopte gebruiksaanwijzing
