Name: ISA kaart 2x RS422/RS485, 1kV geïsoleerd
Brand: W & T
SKU: 806331420

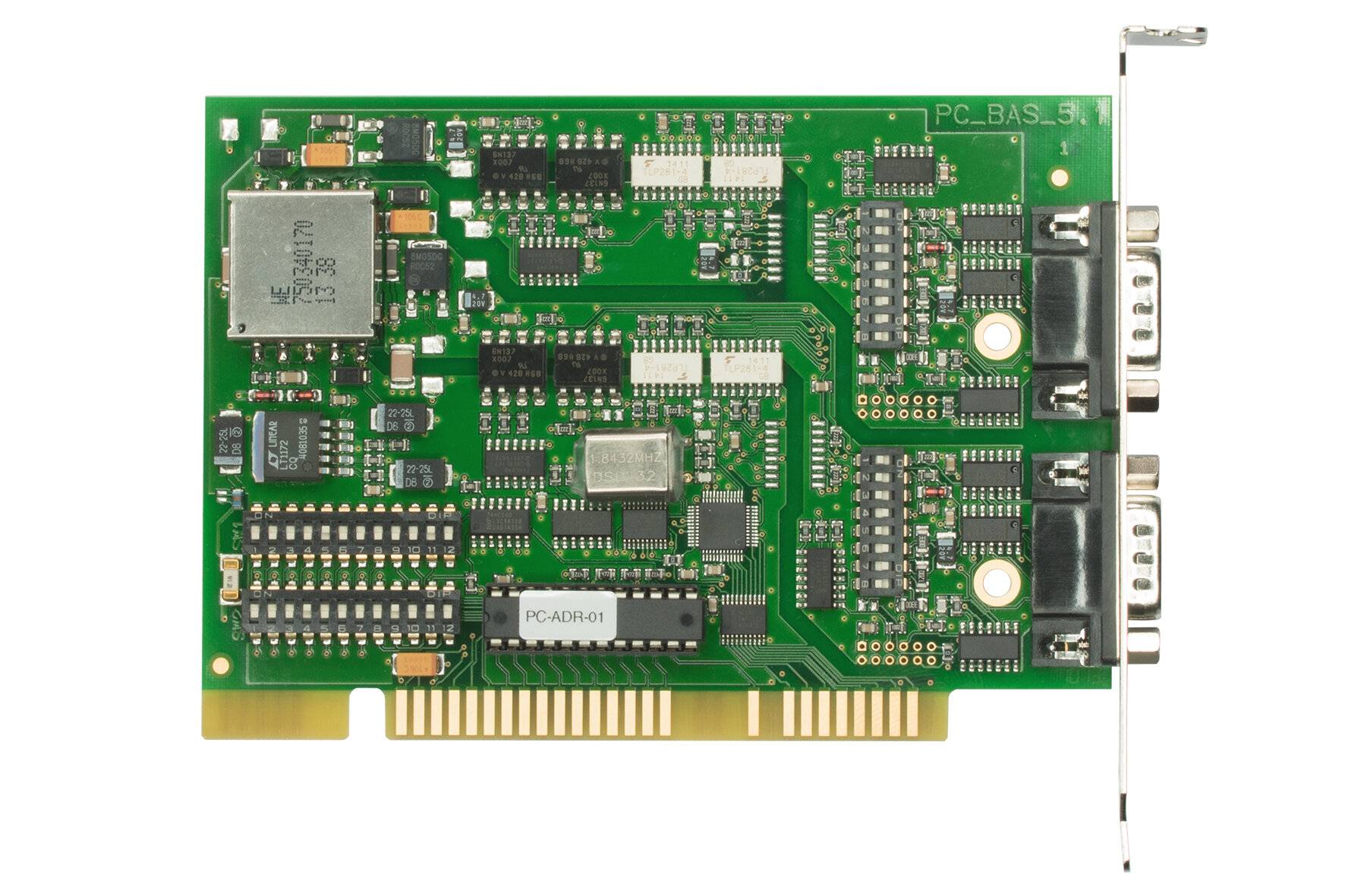

ISA kaart 2x RS422/RS485, 1kV geïsoleerd-0

ISA kaart 2x RS422/RS485, 1kV geïsoleerd-1

1/2

Datasheet (PDF)

Niet beschikbaar

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Verkoop en verzending door Conrad Electronic

Juridisch probleem melden

Technische specificaties

Aansluitingen en weergaven Systeembus: 16-bits ISA-bus / 8,33MHz Seriële poort: 2x RS422 / RS485 interface, omschakelbaar 9-pins SUB-D connector Bedieningsmodi: RS422 RS485 2-/4-draads met handshakebesturing RS485 2-/4-draads met automatische besturing Maximale baudrate: 115.200 baud Dataformaat: any Signalen: RxD, TxD, CTS, DTR Handshake: Nee, RTS/CTS, Xon/Xoff UART: 16550 met FIFO Basisadressen: 03F8H, 02F8H, 03E8H, 02E8H Interrupts: IRQ 3...7, IRQ 9..12 Galvanische isolatie: Isolatiespanning min. 1kV DC tussen PC en de seriële poorten Voedingsspanning: 5V DC, 12V DC Stroomverbruik: typ. 200mA @5V type. 200mA @12V Behuizing en andere gegevens Afmetingen: 145 x 120mm (B x H) Beschermingsklasse: IP00 Gewicht: ca. 110g Omgevingstemperatuur: Opslaan: -40..+70°C Bedrijf: 0..+70°C Toelaatbare vochtigheid: 5..95% relatieve vochtigheid, niet-condenserend

UKCA: Ja

Documenten en downloads

Datablad

Datablad 806331420 ISA kaart 2x RS422/RS485, 1kV geïsoleerd

Omschrijving

Interfaces: 2x RS422/RS485 schakelbaar 1x 16-bits ISA-bus Galvanische isolatie tussen PC en poorten 1 en 2 Isolatiespanning 1kV Beheer & connectiviteit: Handmatige configuratie via DIL-schakelaar Flexibele configuratie Standaard basisadressen COM1-COM4 Aangepaste basisadressen mogelijk Interrupts IRQ3-IRQ7, IRQ9-IRQ12 UART 16550 met FIFO Softwarecompatibel met standaard RS232-kaarten Geen extra stuurprogramma nodig Norms & Co. Voldoet aan normen in zowel kantoor- als industriële omgevingen: Hoge immuniteit tegen interferentie voor industriële omgevingen Lage interferentie-emissie voor woon- en werkomgevingen
