Technische specificaties

Aansluitingen en weergaven Systeembus: 16-bits ISA-bus / 8,33MHz Seriële poort: 2x RS232 interface 9-pens SUB-D connector Bedieningsmodus: RS232 Maximale baudrate: 115.200 baud Dataformaat: any Signalen: RxD,TxD,RTS,CTS,DSR,DCD,DTR,RI Handshake: Nee, RTS/CTS, Xon/Xoff UART: 16550 met FIFO Basisadressen: 03F8H, 02F8H, 03E8H, 02E8H Interrupts: IRQ 3...7, IRQ 9..12 Galvanische scheiding: Isolatiespanning min. 1kV DC tussen PC en de seriële poorten Voedingsspanning: 5V DC, 12V DC Stroomverbruik: typ. 200mA @5V type. 100mA @12V Behuizing en andere gegevens Afmetingen: 145 x 120mm (B x H) Beschermingsklasse: IP00 Gewicht: ca. 110g Omgevingstemperatuur: Opslaan: -40..+70°C Bedrijf: 0..+70°C Toelaatbare vochtigheid: 5..95% relatieve vochtigheid, niet-condenserend

UKCA: Ja

Documenten en downloads

Datablad

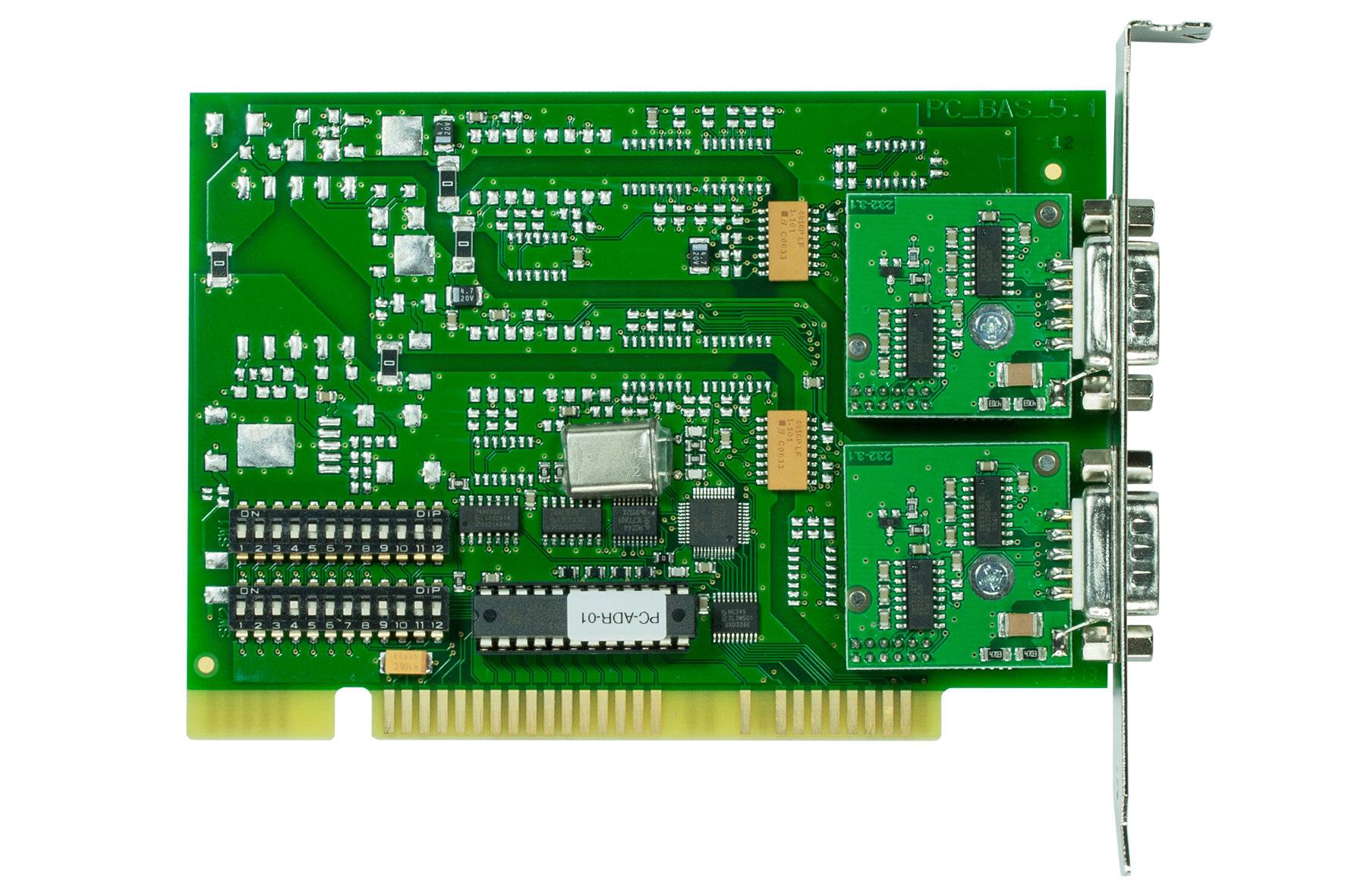

Datablad 806331411 ISA kaart 2x RS232, 1kV geïsoleerd

Omschrijving

Interfaces: 2x RS232-interface 1x 16-bits ISA-bus Galvanische isolatie tussen PC en poorten 1 en 2 Isolatiespanning 1kV Beheer & connectiviteit: Handmatige configuratie via DIL-schakelaar Flexibele configuratie Standaard basisadressen COM1-COM4 Aangepaste basisadressen mogelijk Interrupts IRQ3-IRQ7, IRQ9-IRQ12 UART 16550 met FIFO Softwarecompatibel met standaard RS232-kaarten Geen extra stuurprogramma nodig Norms & Co. Voldoet aan normen in zowel kantoor- als industriële omgevingen: Hoge immuniteit tegen interferentie voor industriële omgevingen Lage interferentie-emissie voor woon- en werkomgevingen
