Name: Interface kunststof glasvezel RS422/RS485 Industrie
Brand: W & T
SKU: 806331453

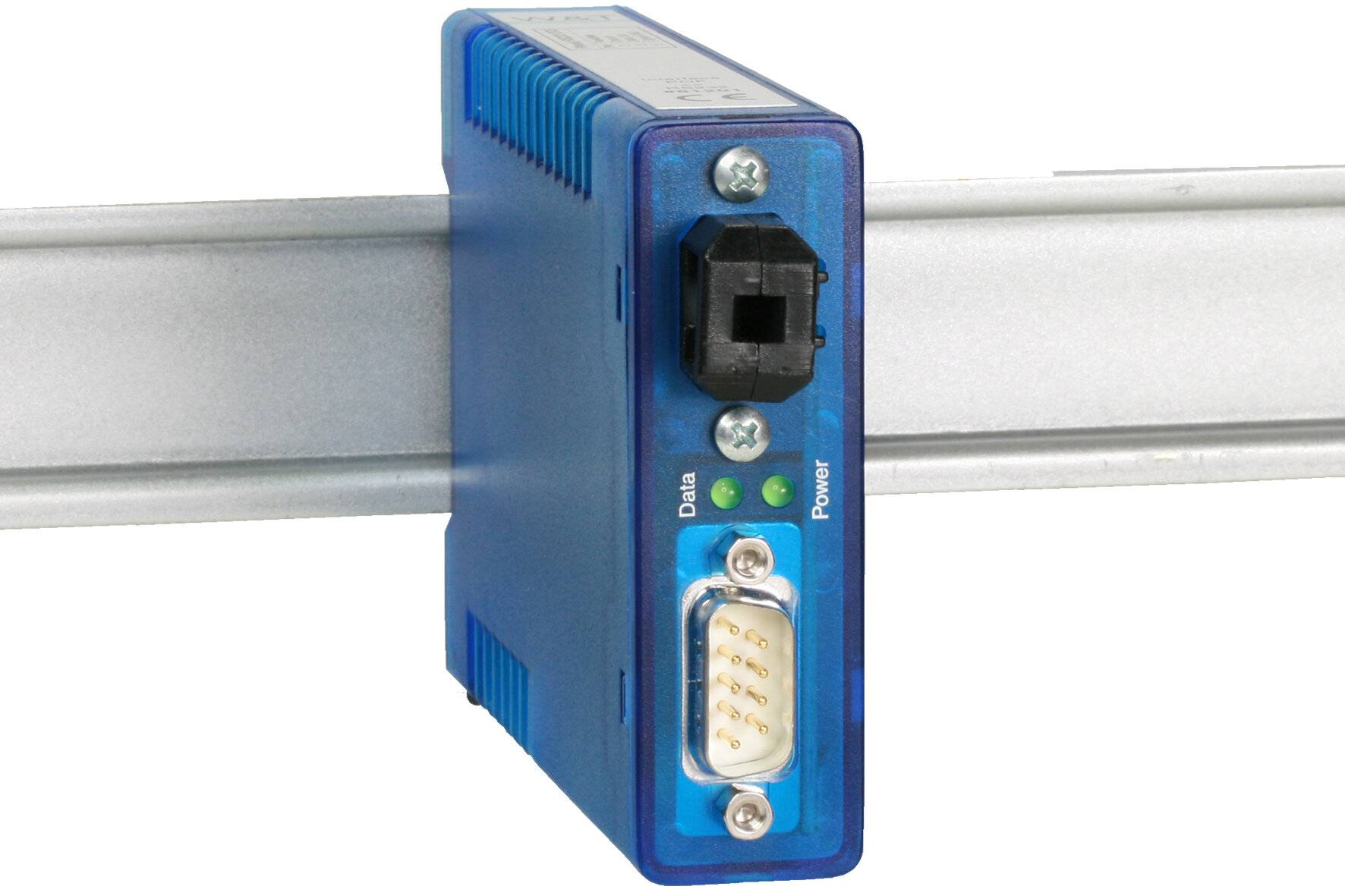

Interface kunststof glasvezel RS422/RS485 Industrie-0

Interface kunststof glasvezel RS422/RS485 Industrie-1

1/2

Datasheet (PDF)

Niet beschikbaar

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Verkoop en verzending door Conrad Electronic

Juridisch probleem melden

Technische specificaties

Aansluitingen en weergaven Seriële poort: RS422/RS485 interface, omschakelbaar 9-pins SUB-D connector Lichtgeleideraansluiting: Socket met automatische vergrendeling van de glasvezelkabel Bedieningsmodi: RS422 RS485 4-draads met automatische besturing RS485 2-draads met automatische besturing Schakeltijd: ca. 10µs voor omschakeling van datatransmissie naar ontvangst met RS485 automatische besturing (verandering op aanvraag) Terminatie: schakelbaar terminatienetwerk voor RS485-bedrijf Baudrate: 0...115200 baud Dataformaat: any Galvanische isolatie: Isolatiespanning min. 1kV DC tussen voeding en seriële verbinding Ondersteunde signalen: RxD, TxD Maximale afstand: type. 100 meter glasvezelkabel Voedingsspanning: 12..24V AC/DC Stroomverbruik: type. 90mA @12V DC, 45mA @24V DC Voedingsaansluiting: Insteekbare schroefaansluiting, 5,08mm pitch Labeling "L+" en "M" Lichtgeleider medium: Duplex kunststof lichtgeleider Afmetingen 2..2 x 4,4mm met 1mm vezeldiameter Materiaal: kern: PMMA, bekleding: PE Golflengte: ca. 660nm Displays: 1 LED Power 1 LED Data Behuizing en andere gegevens Behuizing: Kunststof behuizing voor top-hat rail montage 105 x 22 x 75mm (L x B x H) Beschermingsklasse: IP20 Gewicht: ca. 100g Omgevingstemperatuur: Opslag: -40..+70°C Bedrijf: 0..+50°C Toelaatbare luchtvochtigheid: 5..95% relatieve luchtvochtigheid (niet condenserend)

Interfaces: Schroefklemmen

: 105 mm

Breedte: 22 mm

Hoogte: 75 mm

Gewicht: 100 g

UKCA: Ja

Documenten en downloads

Datablad

Datablad 806331453 Interface kunststof glasvezel RS422/RS485 Industrie

Omschrijving

Interfaces: Switchable RS422 / RS485 interface 9-pins D-sub connector Optische vezelinterface Directe aansluiting van de optische vezelkabel zonder connector Alternatieve benamingen: POF (polymer optical fibre, plastic optical fibre) Beheer & connectiviteit: Installatie van de interface is zo eenvoudig: Snijd de glasvezelkabel zo haaks mogelijk af met een scherp mes. Plug in de gepatenteerde connector van de W&T interface. Plug in de PC. Klaar! Geen noodzaak om de transmissieparameters in te stellen 100% bescherming tegen interferentie Potentiaalscheiding Bliksembeveiliging Voeding: Externe voeding 12V-24V AC/DC via insteekbare schroefaansluiting galvanisch geïsoleerde voedingsaansluiting Normen & Co. Voldoet aan normen in zowel kantoor- als industriële omgevingen: Hoge immuniteit tegen interferentie voor industriële omgevingen Lage interferentie-emissie voor residentiële en commerciële gebieden
