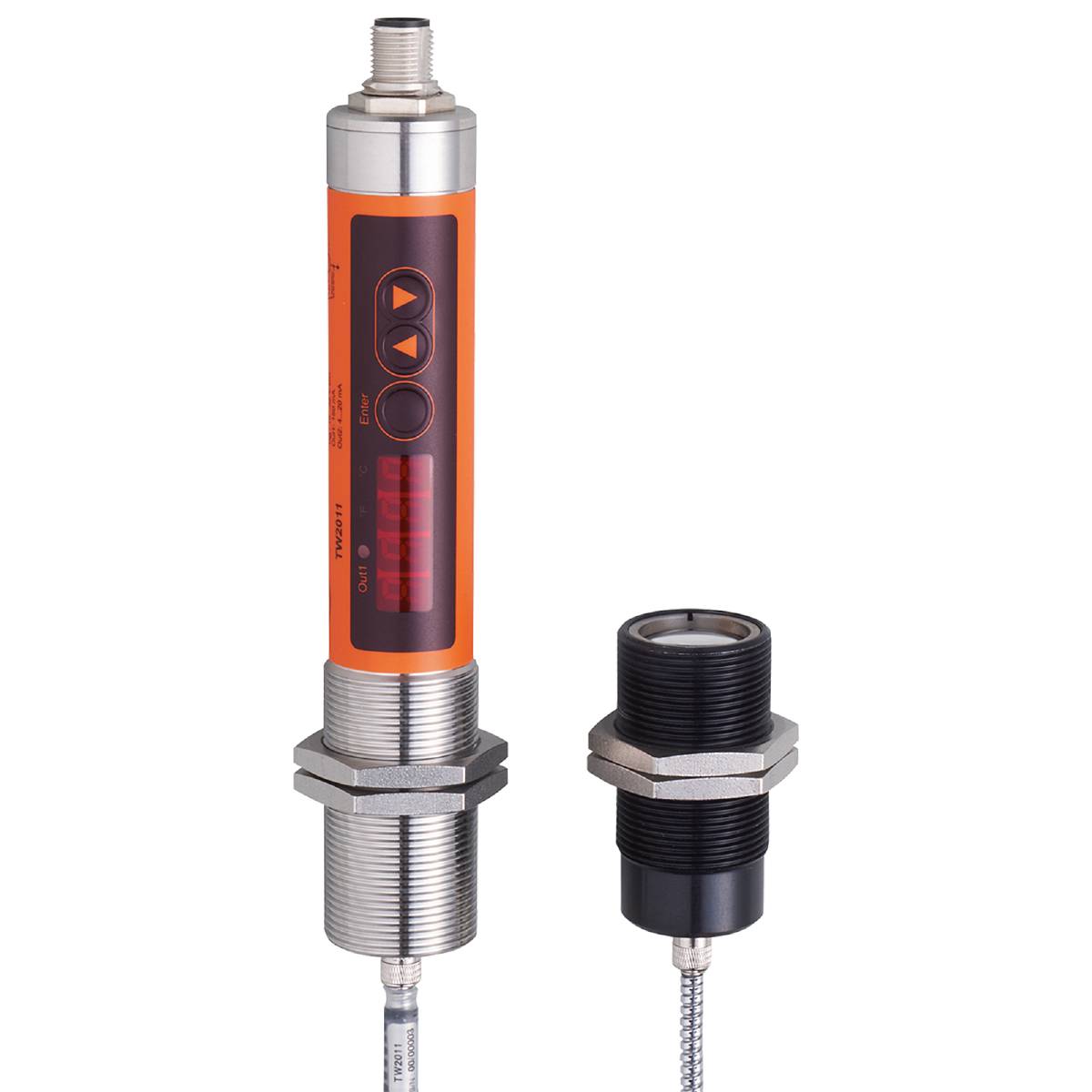

ifm Electronic TW2011 TW2011 Temperatuursensor 300 tot 1600 °C 1x NO, 1x NC, Analoog
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Temperatuursensor
Meetbereik temperatuur (min.)
300 °C
Meetbereik temperatuur (max.)
1600 °C
Aansluiting
M12
Type
TW2011
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 2.453,72 / Stuk)
€ 2.453,72
excl. btw
& Gratis verzending*
Inclusief 14 dagen retourrecht
Highlights & Details
ifm TW2011 infrarood-temperatuursensor
- Betrouwbare, contactloze temperatuurmeting van objecten met zeer hoge temperatuur
- Voor toepassingen in de staal- of glasindustrie
- Intuïtieve instelling van analoge uitgang en schakeluitgang met één druk op de knop
- Goed afleesbaar display voor weergave van de actuele temperatuur
- Robuuste behuizing en krasbestendige precisielens voor gebruik in ruwe industriële omgevingen
- Comfortabele bediening via toetsen of parametrisering via IO-Link
Technische specificaties
- Afmetingen [mm]: M30 x 1,5
- Analoge uitgang stroom [mA]: 4...20
- Analogenpunt [°C]: 500...1600
- Analogenpunt [°F]: 932...2912
- Analoog startpunt [°C]: 300...1400
- Analoog startpunt [°F]: 572...2552
- Reactietijd [ms]: 2; (T > 600 °C)
- Aantal analoge uitgangen: 1
- Aantal digitale uitgangen: 1
- Aantal in- en uitgangen: Aantal digitale uitgangen: 1; aantal analoge uitgangen: 1
- Weergave: Weergave-eenheid: 2 x LED, geel; schakeltoestand: 1 x LED, geel; functieweergave: 7-segments LED-weergave, 4-cijferig; meetwaarden: 7-segments LED-weergave, 4-cijferig
- IO-Link Revision: 1.1
- Schakelpuntafstelling: Programmeertoetsen
- SDCI-norm: IEC 61131-9
- Overdrachtstype IO-Link: COM2 (38,4 kBaud)
- Omgevingstemperatuur-1 [°C]: 0...65
- Toepassing: Aanlastemperaturen; glassmelt; grafiet; keramiek; metalen; smeden; sinteren; hittebehandeling; wals
- Resolutie analoge uitgang - resolutie [K]: 0,2; (+ 0,03% van het ingestelde meetbereik)
- Resolutie weergave - resolutie [K]: 1
- Resolutie schakeluitgang - opspanning [K]: 1
- Uitvoering kortsluitbeveiliging: Geklokt
- Uitgangsfunctie: NO/NC; (parametreerbaar)
- Uitgangssignaal: Schakelsignaal; analoog signaal; IO-Link; (configureerbaar)
- Benodigde masterpoortklasse: A
- Stand-by vertragingstijd [s]: < 1
- Bedrijfsspanning [V]: 18...32 DC; (na SEL/PEL)
- Permanente stroombelastbaarheid van de schakeluitgang DC [mA]: 150
- Elektrische uitvoering: PNP
- Behuizing: Schroefdraadvorm
- Nauwkeurigheid [K]: < ± 0,5 %; (van de meetwaarde, minimaal 4 (emissiegraad = 1, T = 23 °C))
- Totaal aantal uitgangen: 2
- Gewicht [g]: 899.500
- Draadaanduiding: M30 x 1,5
- In stappen van [°C]: 1
- In stappen van [°F]: 1
- Communicatie-interface: IO-Link
- Beveiligd tegen kortsluiting: ja
- Kortsluitingsbeveiliging: ja
- Opslagtemperatuur [°C]: -20...80
- Lichtgeleideraansluiting: 1/4"-36UNS-2A
- Max. Belasting [Ω]: 500
- max. Spanningsval schakeluitgang DC [V]: 2,5
- Max. Toelaatbare relatieve luchtvochtigheid (%): 95; (niet condenserend)
- Meetbereik [°C]: 300...1600
- Meetbereik [°F]: 572...2912
- Min. ISOLATIEWEERSTAND [MΩ]: 100; (50 V DC)
- Min. Procescyclustijd [ms]: 3.6
- TTF: 74
- Oticmateriaal: Veredeld optisch glas
- Parametermogelijkheden: Analoog bereik; NO/NC; start-/afvalvertraging; demping; Peakhold; emissiegraad; simulatiefunctie
- Procesgegevens analoog: 16
- Procesgegevens binair: 1
- Terugschakelpunt RP [°C]: 300...1599
- Terugschakelpunt RP [°F]: 572...2910
- Schakelpunt SP [°C]: 301...1600
- Schakelpunt SP [°F]: 574...2912
- Beschermingsklasse: IP65
- Beschermingsklasse: III
- SIO-modus: Ja
- Stekkerverbinding: Pinlay-out: nul - stekkerverbinding: 1 x M12
- Stroomverbruik [mA]: < 50
- Testingang: Type 3 (IEC 61131-2)
- Bestand tegen overbelasting: Ja
- Bescherming tegen verkeerde polariteit: ja
- Golflengtebereik [μm]: 1...1,7
- Herhalingsnauwkeurigheid [K]: 1
- Soortnaam
Temperatuursensor
- Type
TW2011
- Uitgangen
PNP
- Uitgangssignaal (min.)
4 mA
- Uitgangssignaal (max.)
20 mA
- Meetbereik temperatuur (min.)
300 °C
- Meetbereik temperatuur (max.)
1600 °C
- Meetbereik temperatuur
300 tot 1600 °C
- Aansluiting
M12
- Min. voedingsspanning
18 V/DC
- Max. voedingsspanning
32 V/DC
- Voedingsspanning
18 - 32 V/DC
- Nauwkeurigheid
0.5 %
1x NO
1x NC
Analoog
- Diameter
30 mm
- Afm.
(Ø) 30 mm
- Inhoud
1 stuk(s)
- UKCA
n.v.t.
Documenten en downloads
Datablad
Datablad 3322103 ifm Electronic TW2011 TW2011 Temperatuursensor 300 tot 1600 °C 1x NO, 1x NC, Analoog
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3322103 ifm Electronic TW2011 TW2011 Temperatuursensor 300 tot 1600 °C 1x NO, 1x NC, Analoog
Omschrijving
ifm TW2011 infrarood-temperatuursensor
