ifm Electronic SD5800 Industriële gasmeter SD5800 1 stuk(s) kopen ? Conrad Electronic

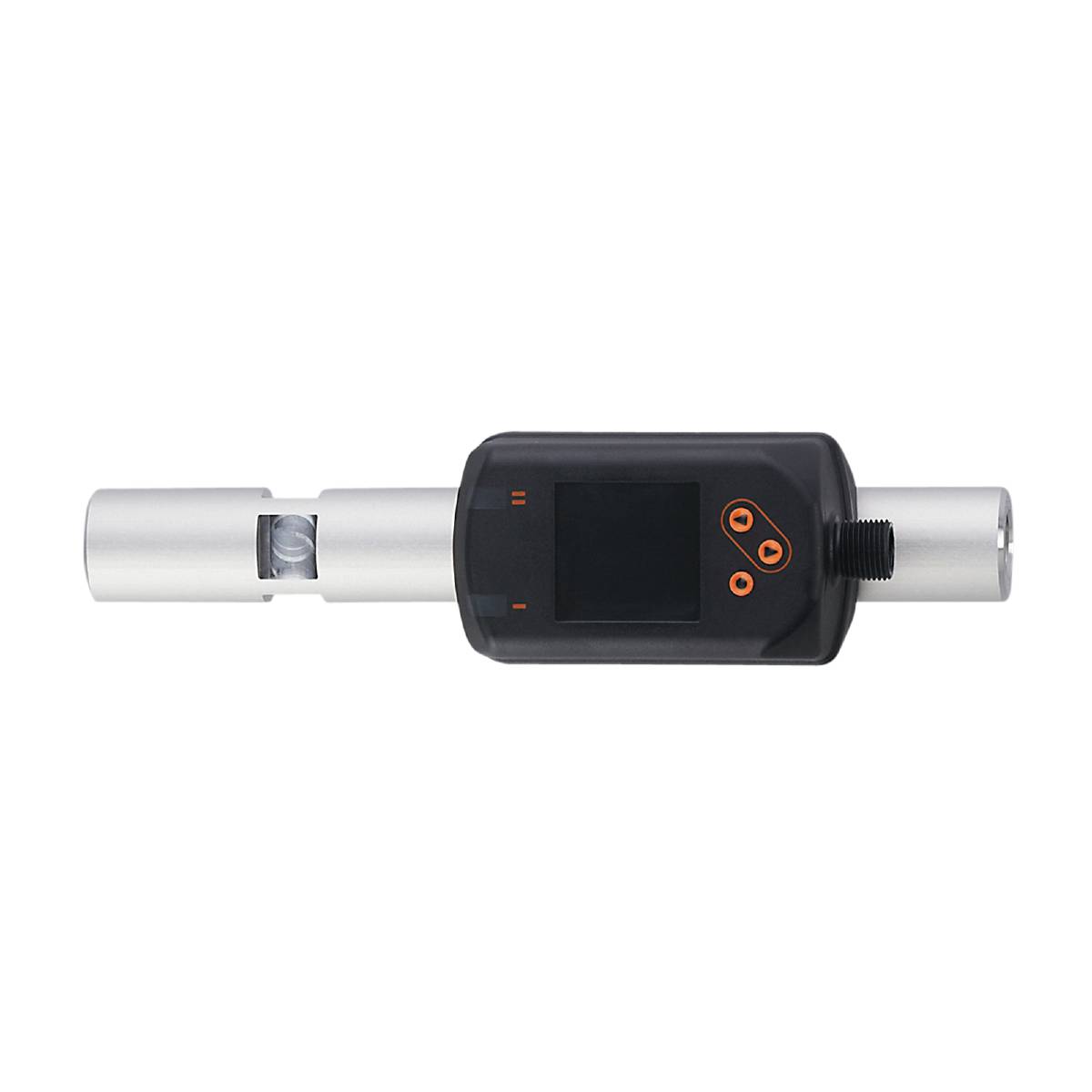

Een penvorming mechanisch apparaat met een digitaal display en aansluitstuk, mogelijk een meetinstrument of sensoreenheld.

Afbeelding vergelijkbaar

Soortnaam

Industriële gasmeter

Type

SD5800

Min. voedingsspanning

18 V/DC

Max. voedingsspanning

30 V/DC

Voedingsspanning

18 - 30 V/DC

Datasheet (PDF)

Verkoop en verzending:

Aantal

Stuk(s)

Totaal (€ 1.769,00 / Stuk)

€

Juridisch probleem melden

Highlights & Details

ifm SD5800 industriële gasmeter

Nauwkeurige meting van doorstroming, verbruik, druk en mediumtemperatuur
Hoge nauwkeurigheid, reproduceerbaarheid en meetdynamiek
Voor de registratie van helium
Rood-groen-wisselaanduiding voor unieke markering van goed-gebieden
Optimale uitlijning door draaibaarheid van het display
Comfortabele bediening via toetsen of parametrisering via IO-Link

Extra services en acties

Technische specificaties

Analoge uitgang stroom [mA]: 4...20; (schaalbaar)
Analogenpunt - temperatuurbewaking [°C]: 4...60
Analogenpunt - temperatuurbewaking [°F]: 39,2...140
Analoog punt - drukbewaking [bar]: 2,2...16
Analoog punt AEP [L/min]: 16,7...83,3
Analogenpunt AEP [m/s]: 5,5...27,6
Analoog punt AEP [m3/h]: 1...5
Analoog startpunt - temperatuurbewaking [°C]: -10...46
Analoog startpunt - temperatuurbewaking [°F]: 14...114,8
Analoog startpunt - drukbewaking [bar]: -1...12,8
Analoog startpunt ASP [L/min]: 0...66,6
Analoog startpunt ASP [m/s]: 0...22,1
Analoog startpunt ASP [m3/h]: 0...4
Aanspreekdynamiek T05 / T09 - temperatuurbewaking [s]: T09 = 0,5
Reactietijd [s]: 0,1; (DAP = 0)
Reactietijd - drukbewaking [s]: 0,05
Aantal analoge uitgangen: 1
Aantal digitale uitgangen: 2
Aantal in- en uitgangen: Aantal digitale uitgangen: 2; aantal analoge uitgangen: 1
Weergave:: Kleurendisplay 1,44", 128 x 128 pixels;: 2 x LED, geel
Weergavebereik - temperatuurbewaking [°C]: -24...74
Weergavebereik - temperatuurbewaking [°F]: -11,2...165,2
Weergavebereik - drukbewaking [bar]: -1...20
Weergavebereik [L/min]: 0...100
Weergavebereik [m/s]: 0...33,1
Weergavebereik [m3/h]: 0...6
Weergavebereik - volumebewaking [m3]: 0...100000000
Weergavebereik - volumebewaking [scf]: 0...353146667,2
Druksterkte [MPa]: 1.6
Impulslengte - volumebewaking [s]: 0,01...2
IO-Link Revision: 1.1
SDCI-NORM: IEC 61131-9 CKV
Overdrachtstype IO-Link: COM2 (38,4 kBaud)
Omgevingstemperatuur-1 [°C]: 0...60
Herhalingsnauwkeurigheid: 0,8% MW + 0,2% MEW
Toepassing: Voor industrieel gebruik
Resolutie [L/min]: 0,2
Resolutie [m/s]: 0,1
Resolutie [m3/h]: 0,01
Resolutie - drukbewaking [bar]: 0,05
Resolutie - temperatuurbewaking [°C]: 0.2
Resolutie - temperatuurbewaking [°F]: 0,5
Uitvoering kortsluitbeveiliging: Geklokt
Uitgangsfunctie: NO/NC; (parametreerbaar)
Uitgangssignaal: Schakelsignaal; analoog signaal; impulssignaal; IO-Link; (configureerbaar)
Benodigde masterpoortklasse: A
Stand-by vertragingstijd [s]: 1
Bedrijfsspanning [V]: 18...30 DC; (na SEL/PEL)
Demping proceswaarde DAP [s]: 0...5
Permanente stroombelastbaarheid van de schakeluitgang DC [mA]: 150; (per uitgang)
Druksterkte [bar]: 16
Drukapparatuurrichtlijn: Goede ingenieurspraktijk; bruikbaar voor stabiele gassen van de vloeistofgroep 2
Ingangen: Meterset
Elektrische uitvoering: PNP/NPN
Nauwkeurigheid - temperatuurbewaking [K]: ± 0,5; (bij mediastroom binnen de grenzen van het stroommeetbereik)
Nauwkeurigheid (in meetbereik): ± (6% MW + 0,6% MEW); bij mediumtemperatuur 23 °C.
Gewicht [g]: 554.000
Grootste TK van de spanwijdte - drukbewaking [% MEW / 10 K]: ± 0,15
Grootste TK van het nulpunt - drukbewaking [% MEW / 10 K]: ± 0,25
Impulsuitgang: Verbruiksmeter
Impulswaarde - volumebewaking [m3]: 0,001...10000000
Impulswaarde - volumebewaking [scf]: 0,05...353146667,2
In stappen van - drukbewaking [bar]: 0,01
In stappen van - volumebewaking [m3]: 0,0001
In stappen van - volumebewaking [scf]: 0,005
In stappen van - temperatuurbewaking [°C]: 0,1
In stappen van - temperatuurbewaking [°F]: 0,1
Kennlijnafwijking - drukbewaking: < ± 0,5; (BFSL = best Fit Straight Line (instelling van de kleinste waarde))
Communicatie-interface: IO-Link
Kortsluitingsbeveiliging: ja
Opslagtemperatuur [°C]: -20...85
MAWP bij toepassingen conform CRN [bar]: 9,5
Max. Belasting [Ω]: 500
max. Spanningsval schakeluitgang DC [V]: 2,5
Max. Toelaatbare relatieve luchtvochtigheid (%): 90
Media: Helium (HE)
Mediumtemperatuur [°C]: -10...60
Meetbereik [L/min]: 0,8...83,4
Meetbereik [m/s]: 0,3...27,6
Meetbereik [m3/h]: 0,05...5
Meetbereik - drukbewaking [bar]: -1...16
Meetbereik - volumebewaking [m3]: 0...100000000
Meetbereik - volumebewaking [scf]: 0...353146667,2
Meetbereik - temperatuurbewaking [°C]: -10...60
Meetbereik - temperatuurbewaking [°F]: 14...140
Min. Barstdruk [bar]: 64
Min. Procescyclustijd [ms]: 7.2
MTTF: 180
Parametermogelijkheden: Hysterese / venster; NO-contact / NC-contact; stroom-/impulsuitgang; display draaibaar / uitschakelbaar; weergave-eenheid; totalisator
Profielen: Digitale meetsensor (0x800A), identificatie en diagnose (0x4000)
Procesaansluiting: Schroefdraadaansluiting G 1/4 DN8
Procesgegevens analoog: 8
Procesgegevens binair: 2
Terugschakelpunt RP [L/min]: 0,9...82,9
Terugschakelpunt RP [m/s]: 0,3...27,5
Terugschakelpunt RP [m3/h]: 0,05...4,97
Terugschakelpunt RP - drukbewaking [bar]: -1...15,92
Terugschakelpunt RP - temperatuurbewaking [°C]: -10...59,7
Terugschakelpunt RP - temperatuurbewaking [°F]: 14...139,4
Schakelpunt SP [L/min]: 1,3...83,3
Schakelpunt SP [m/s]: 0,4...27,6
Schakelpunt SP [m3/h]: 0,08...5
Schakelpunt SP - drukbewaking [bar]: -0,92...16
Schakelpunt SP - volumebewaking [m3]: 0,001...10000000
Schakelpunt SP - volumebewaking [scf]: 0,05...353146667,2
Schakelpunt SP - temperatuurbewaking [°C]: -9,7...60
Schakelpunt SP - temperatuurbewaking [°F]: 14,6...140
Onderdrukking van de lichthoeveelheid LFC [L/min]: 0,6...0,8
Onderdrukking van de lichthoeveelheid LFC [m/s]: 0,2...0,3
Onderdrukking van de lichthoeveelheid LFC [m3/h]: 0,04...0,05
Stapgrootte [L/min]: 0,1
Stapgrootte [m/s]: 0,1
Stapgrootte [m3/h]: 0,01
Beschermingsklasse IP 65; IP 67
Beschermingsklasse: III
SIO-modus: Ja
Stekkerverbinding: Pinlay-out: 0001 - stekkerverbinding: 1 x M12; codering: A
Stroomverbruik [mA]: < 80
Temperatuurcoëfficiënt [1/K]: ± 0,07 % MW
Bestand tegen overbelasting: Ja
Bescherming tegen verkeerde polariteit: ja
Materialen in contact met het medium: En AW-6082 (aluminium); 1.4305 (roestvrij staal / 303); FKM; keramisch glaspassiveerd; PPS GF40; Al2O3 (keramiek); acrylaat
Herhalingsnauwkeurigheid - drukbewaking: ± 0,2
