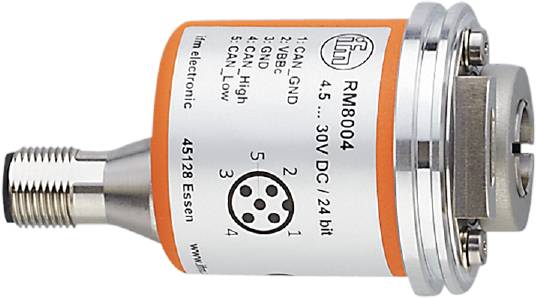

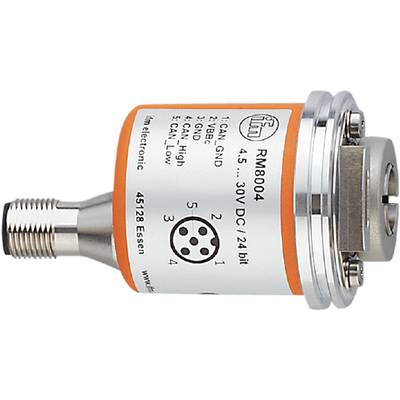

ifm Electronic RM8004 Roterende encoder Absoluut Holle as 36.5 mm 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Roterende encoder
Uitvoering
Absoluut
Min. voedingsspanning
9 V/DC
Max. voedingsspanning
30 V/DC
Aansluiting
M12
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal
Totaal (€ 367,77 / Stuk)
€ 367,77
excl. btw
& Gratis verzending*
Incl. 14 dagen retourrecht (30 dagen met)
Highlights & Details
ifm RM8004 multiturn-holleasdraaigever
- Voor de nauwkeurige positie-, hoek-, snelheids- en lengtemeting
- Directe uitvoer van de waarden via CANopen-interface
- Robuuste behuizing voor gebruik in ruwe industriële omgevingen
- Hoge schok- en trillingsbestendigheid
- Eenvoudige bedrading en programmering
Technische specificaties
- Afmetingen [mm]: Ø 36,5 / L = 74
- Weergave: Preoperational Mode: LED, groen; Operational Mode: LED, groen knippert; foutmelding: LED, rood knippert
- Resolutie: 4096 stappen; 4096 omwentelingen; 24 bit
- Functieprincipe-impulsgever: Absoluut
- Nauwkeurigheid draaigeverhoek [°]: 0,25
- Omgevingstemperatuur-1 [°C]: -40...85
- Bevestigingsflens: Ø 36,5 mm
- Bedrijfsspanning [V]: 9...30 DC; („supply class 2” conform cULus)
- Referentietemperatuur koppel [°C]: 25
- Soort code: Binair
- Gewicht [g]: 235.500
- Communicatie-interface: CAN
- Kortsluitingsbeveiliging: ja
- Max. Startkoppel [Nm]: 3
- Max. Toerental mechanisch [omw/min]: 6000
- Max. Asbelasting AXIAL aan het asuiteinde [N]: 40
- Max. Asbelasting radiaal aan het asuiteinde [N]: 110
- Max. Toelaatbare relatieve luchtvochtigheid (%): 98
- MTTF: 240
- Parametermogelijkheden: CAN-parameter; schaalverdeling; preset; baudrate; draairichting; node ID
- Protocol - CAN: CANopen
- Beschermingsklasse IP 65; (aan de behuizingszijde: IP 65; aan de golfzijde: IP 64)
- Beschermingsklasse: III
- Stekkerverbinding: Pinlay-out: 0063 - stekkerverbinding: 1 x M12, axiaal; AXIAL; codering: A
- Stroomverbruik [mA]: < 100; ((10 V DC); ≤ 50 (24 V DC))
- Omdraaitype: Multiturn
- Bescherming tegen verkeerde polariteit: ja
- VERSIE - CAN: DSP - 406 V3.1; DS 301 V4.02; DS 306 V2.0
- Asuitvoering: Enkelzijdig open holle as
- Asdiameter [mm]: 12
- Asmateriaal: Staal
- Soortnaam
Roterende encoder
- Type
RM8004
- Uitvoering
Absoluut
- Min. voedingsspanning
9 V/DC
- Max. voedingsspanning
30 V/DC
- Voedingsspanning
9 - 30 V/DC
- Interfaces
CAN
- Aansluiting
M12
- Stekkerrichting (aansluiting)
Axiaal
- Kenmerken
LED-weergave
- Aantal rotaties
4096
- Aantal stappen per rotatie
4096
- Max. puls per rotatie
4096
- Type flens (uitvoering)
Holle as
- Flens-Ø
36.5 mm
- Type as
Holle as
- As-Ø
12 mm
- Materiaal (flens)
Aluminium
- Materiaal (as)
Staal
- Nauwkeurigheid
0.25°
- Min. temperatuur
-40 °C
- Max. temperatuur
85 °C
IP65
74 mm
- Hoogte
74 mm
- Diameter
36.5 mm
- Afm.
(Ø x h) 36.5 mm x 74 mm
- Conform RoHS
Ja
- Inhoud
1 stuk(s)
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3321007 ifm Electronic RM8004 Roterende encoder Absoluut Holle as 36.5 mm 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3321007 ifm Electronic RM8004 Roterende encoder Absoluut Holle as 36.5 mm 1 stuk(s)
Omschrijving
ifm RM8004 multiturn-holleasdraaigever
