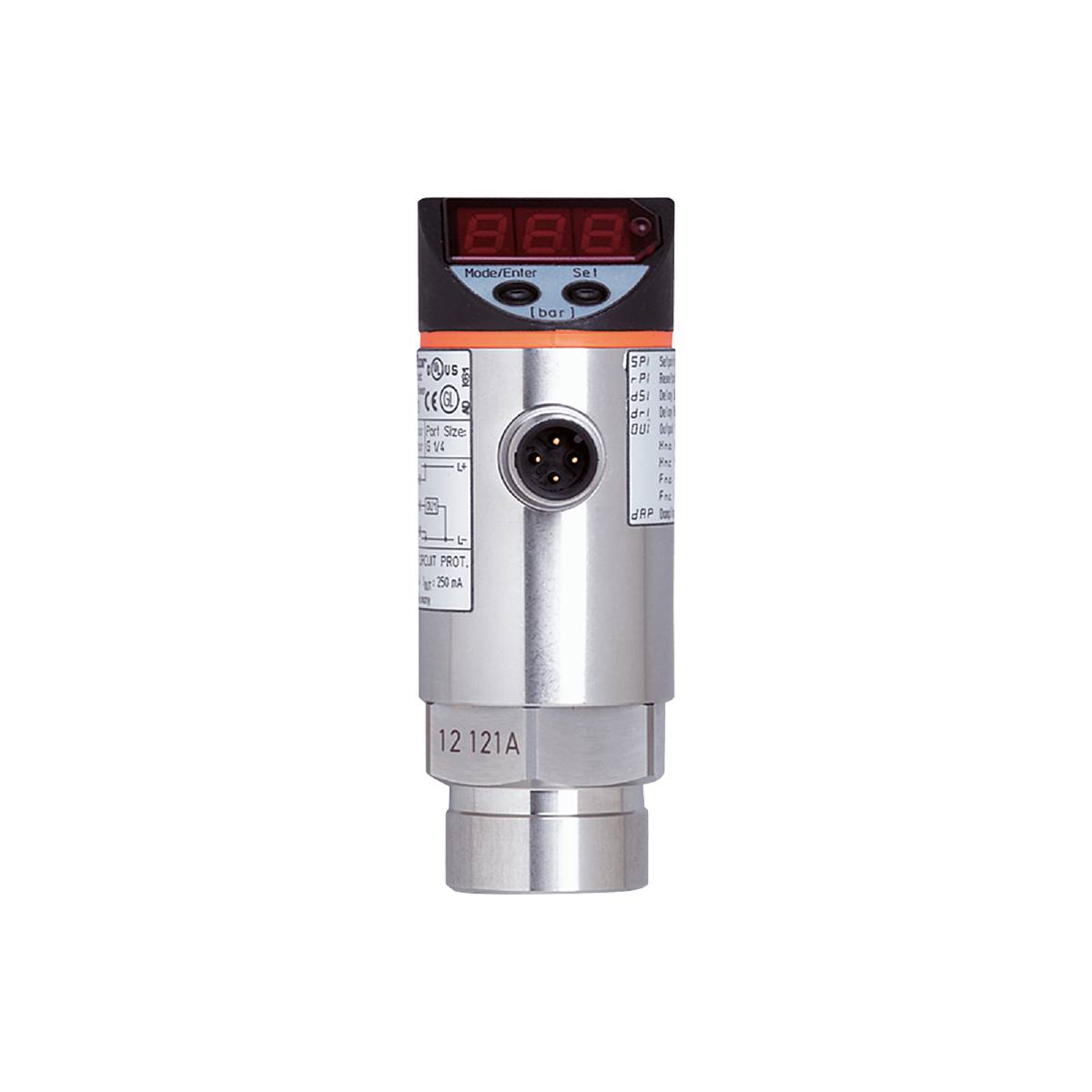

ifm Electronic Druksensor 1 stuk(s) PY2209 -15 psi tot 15 psi M12 1x NC, 1x NO, Analoog Piece
EAN:
Fabrikantnummer:
Artikelnummer:
Verpakkingswijze
Piece
Soortnaam
Druksensor
Aansluiting
M12
Uitvoering
Relatieve druk
Meetbereik (druk) (max.)
15 psi
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 913,22
3
2% = € 22,28
€ 890,94
5
3% = € 31,14
€ 882,08
10
4% = € 37,07
€ 876,15
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 913,22 / Stuk)
€ 913,22
excl. btw
& Gratis verzending*
Incl. 14 dagen retourrecht (30 dagen met)
Highlights & Details
ifm PY2209 elektronische druksensor
- Twee schakeluitgangen, waarvan één als analoge uitgang programmeerbaar is
- Nauwkeurige schaalbare analoge uitgang en hoge nauwkeurigheid in het hele temperatuurbereik
- Goed afleesbaar 4-cijferig LED-display
- Langdurig stabiel dankzij hoge overbelastingsbestendigheid
- Robuuste uitvoering voor gebruik in zware industriële omstandigheden
Technische specificaties
- Analoge uitgang spanning [V]: 0...10; (schaalbaar 1:4)
- Analoge uitgang stroom [mA]: 4...20; (schaalbaar 1:4)
- Analogenpunt [psi]: -7,5...15
- Analoog startpunt [psi]: -15...7,5
- Reactietijd [ms]: < 1,5
- Aantal analoge uitgangen: 1
- Aantal digitale uitgangen: 2
- Aantal in- en uitgangen: Aantal digitale uitgangen: 2; aantal analoge uitgangen: 1
- Weergave: Weergave-eenheid: 3 x LED, groen; schakeltoestand: 2 x LED, geel; functieweergave: Alfanumeriek display, 4-cijferig; meetwaarden: Alfanumeriek display, 4-cijferig
- Weergave-eenheid: Mbar; kPa; psi; inH2O; inHg
- Druksterkte [psi]: 290
- Karakteristiek afwijking: < ± 0,25 (BFSL) / < ± 0,5 (LS); (Turn down 1:1; BFSL = best Fit Straight Line (minitinstelling); LS = grenspuntinstelling)
- Schakelpuntnauwkeurigheid bereik: < ± 0,4; (Turn down 1:1)
- Omgevingstemperatuur-1 [°C]: -25...80
- Herhalingsnauwkeurigheid procentuele bereik: < ± 0,1; (bij temperatuurschommelingen < 10 K; Turn down 1:1)
- Toepassing: Voor industrieel gebruik
- Uitvoering kortsluitbeveiliging: Geklokt
- Uitgangsfunctie: NO/NC; (parametreerbaar)
- Uitgangssignaal: Schakelsignaal; analoog signaal; (configureerbaar)
- Stand-by vertragingstijd [s]: 0,3
- Bijzondere eigenschap: Vergulde contacten
- Bedrijfsspanning [V]: 18...32 DC; (na SEL/PEL)
- Demping analoge uitgang DAA [s]: 0,01...4
- Demping proceswaarde DAP [s]: 0,01...4
- Permanente stroombelastbaarheid van de schakeluitgang DC [mA]: 250
- Smoorelement aanwezig: nee (achteraf aan te passen)
- Soort druk: Relatieve druk
- Drukapparatuurrichtlijn: Goede ingenieurspraktijk; bruikbaar voor media van de vloeistofgroep 2; media van de vloeistofgroep 1 op aanvraag
- Elektrische uitvoering: PNP/NPN
- Totaal aantal uitgangen: 2
- Gewicht [g]: 256.500
- Hysteresisvariatie: < ± 0,1; (Turn down 1:1)
- In stappen van [psi]: 0,1
- Kortsluitingsbeveiliging: ja
- Opslagtemperatuur [°C]: -40...100
- Langdurige stabiliteit: < ± 0,1; (Turn down 1:1; per jaar)
- Max. Stijgtijd analoge uitgang [ms]: 3
- Max. Belasting [Ω]: (UB - 10 V) / 20 mA
- max. Spanningsval schakeluitgang DC [V]: 2
- Media: Vloeibare en gasvormige media
- Mediumtemperatuur [°C]: -25...80
- Meetbereik [psi]: -15...15
- Min. Bergstdruk [psi]: 725
- Min. Drukcycli: 100 miljoen
- Min. ISOLATIEWEERSTAND [MΩ]: 100; (500 V DC)
- Min. Belastingsweerstand [Ω]: 2000
- TTF: 167.14
- Parametermogelijkheden: Hysterese / ramen; NO / NC; schakellogica; stroom-/spanningsuitgang; demping; aanpassing van de displaywaarde; display draaibaar/uitschakelbaar; weergave-eenheid; nulpunt; bereik
- Procesaansluiting: Schroefdraadaansluiting 1/4" NPT binnendraad
- Terugschakelpunt RP [psi]: -14,9...14,9
- Schakelfrequentie DC [Hz]: < 500
- Schakelpunt SP [psi]: -14,8...15
- Beschermingsklasse: IP65
- Beschermingsklasse: III
- Stekkerverbinding: Pinlay-out: 0001 - stekkerverbinding: 1 x M12; codering: A; contacten: Verguld
- Stroomverbruik [mA]: < 35
- Temperatuurcoëfficiënt nulpunt: < ± 0,2; (-25...80 °C)
- Temperatuurcoëfficiënt: < ± 0,2; (-25...80 °C)
- Bestand tegen overbelasting: Ja
- Bescherming tegen verkeerde polariteit: ja
- Watchdog geïntegreerd: Ja
- Materialen in contact met het medium: 1.4305 (roestvrij staal / 303); keramiek; FKM
Piece
- Soortnaam
Druksensor
- Type
PY2209
- Aansluiting
M12
- Uitvoering
Relatieve druk
- Uitgangen
PNP
NPN
- Uitgangssignaal (min.)
4 mA
- Uitgangssignaal (max.)
20 mA
- Meetbereik (druk) (min.)
-15 psi
- Meetbereik (druk) (max.)
15 psi
- Meetbereik (druk)
-15 psi tot 15 psi
- Min. voedingsspanning
18 V/DC
- Max. voedingsspanning
32 V/DC
- Voedingsspanning
18 - 32 V/DC
1x NC
1x NO
Analoog
- Berstdruk
725 psi
- Slangaansluiting
1/4" NPT binnendraad
- Min. temperatuur
-25 °C
- Max. temperatuur
80 °C
- Gewicht
256.500 g
- Conform RoHS
Ja
- Inhoud
1 stuk(s)
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3321616 ifm Electronic Druksensor 1 stuk(s) PY2209 -15 psi tot 15 psi M12 1x NC, 1x NO, Analoog Piece
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3321616 ifm Electronic Druksensor 1 stuk(s) PY2209 -15 psi tot 15 psi M12 1x NC, 1x NO, Analoog Piece
Omschrijving
ifm PY2209 elektronische druksensor
