ifm Electronic Druksensor 1 stuk(s) PT5460 0 MPa tot 60 MPa M12 Analoog kopen ? Conrad Electronic

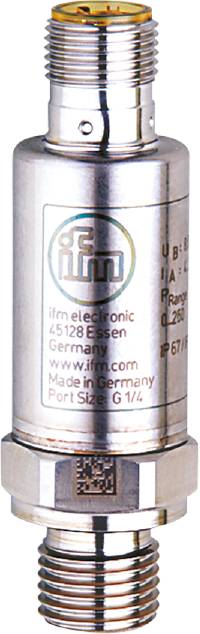

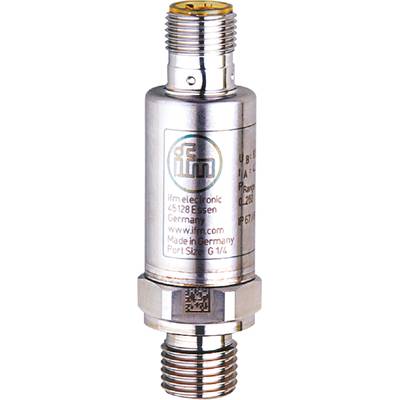

Metaalsensor met opschrift 'ifm electronic, 45128 Essen, Duitsland, www.ifm.com, Made in Germany, Poortgrootte: G 1/4'.

Afbeelding vergelijkbaar

Soortnaam

Druksensor

Aansluiting

M12

Uitvoering

Overdruk

Meetbereik (druk) (max.)

60 MPa

Max. voedingsspanning

36 V/DC

Datasheet (PDF)

Leverbaar ma. 26 okt.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 206,60 / Stuk)

€ 206,60

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

ifm PT5460 elektronische druksensor

Betrouwbare registratie van de systeemdruk in industriële toepassingen
Hoge schok- en trillingsbestendigheid
Zeer goede herhalingsnauwkeurigheid en geringe afwijking van de karakteristiek
Levensduur van meer dan 60 miljoen drukcycli
Compacte en robuuste roestvrijstalen behuizing voor gebruik in krappe inbouwomstandigheden

Technische specificaties

Analoge uitgang stroom [mA]: 4...20
Aantal analoge uitgangen: 1
Aantal in- en uitgangen: Aantal analoge uitgangen: 1
Druksterkte [MPa]: 150
Druksterkte [psi]: 21755
Afwijking van de karakteristiek: < ± 0,5; (incl. inschroefdrift, nulpunt- en spanningsfouten, niet-lineariteit, hysterese)
Lineariteitsafwijking-procentuele bereik: < ± 0,1 (BFSL) / < ± 0,2 (LS)
Meetbereik [MPa]: 0...60
Min. Barstdruk [MPa]: 250
Omgevingstemperatuur-1 [°C]: -40...90
Herhalingsnauwkeurigheid procentuele bereik: < ± 0,05; (bij temperatuurschommelingen < 10 K)
Aanhaalmoment [Nm]: 30...50; (aanbevolen draaimoment; afhankelijk van smering, afdichting en drukbelasting)
Toepassing: Voor industrieel gebruik
Uitgangssignaal: Analoog signaal
Stand-by vertragingstijd [s]: < 0,1
Bedrijfsspanning [V]: 8,5...36 DC
Afdichting procesaansluiting: FKM (DIN en ISO 1179-2)
Smoorelement aanwezig: nee (achteraf aan te passen)
Soort druk: Relatieve druk
Druksterkte [bar]: 1500
Drukapparatuurrichtlijn: Module A; te gebruiken voor media van de vloeistofgroep 2; media van de vloeistofgroep 1 op aanvraag
Totaal aantal uitgangen: 1
Gewicht [g]: 59.500
Hysteresisvariatie: < ± 0,2
Beveiligd tegen kortsluiting: ja
Opslagtemperatuur [°C]: -40...100
Langdurige stabiliteit: < ± 0,1; (per 6 maanden)
Max. Belasting [Ω]: (UB – 8,5 V) / 21,5 mA; @8,5V= 0; @12V max. 160; @24V max. 720
Media: Vloeibare en gasvormige media
Mediumtemperatuur [°C]: -40...90
Meetbereik [bar]: 0...600
Meetbereik [psi]: 0...8700
Min. Barstdruk [bar]: 2500
Min. Bergstdruk [psi]: 36255
Min. Drukcycli: 60 miljoen; (bij 1,2-voudige nominale druk)
Min. ISOLATIEWEERSTAND [MΩ]: 100; (500 V DC)
TTF: 784
Procesaansluiting: Schroefdraadaansluiting G 1/4 buitenschroefdraad (DIN en ISO 1179-2)
BESCHERMINGSKLASSE IP 67; IP 69K
Beschermingsklasse: III
Stapresponstijd analoge uitgang [ms]: 1
Stekkerverbinding: Pinlay-out: 0180 - stekkerverbinding: 1 x M12; codering: A
Temperatuurcoëfficiënt nulpunt en bereik: < 0,1 (-25...90 °C) / < 0,2 (-40...-25 °C)
Bestand tegen overbelasting: Ja
Vacuümbestendigheid [mbar]: -1000
Bescherming tegen verkeerde polariteit: ja
Materialen in contact met het medium: 1.4542 (roestvrij staal / 17-4 PH / 630)
