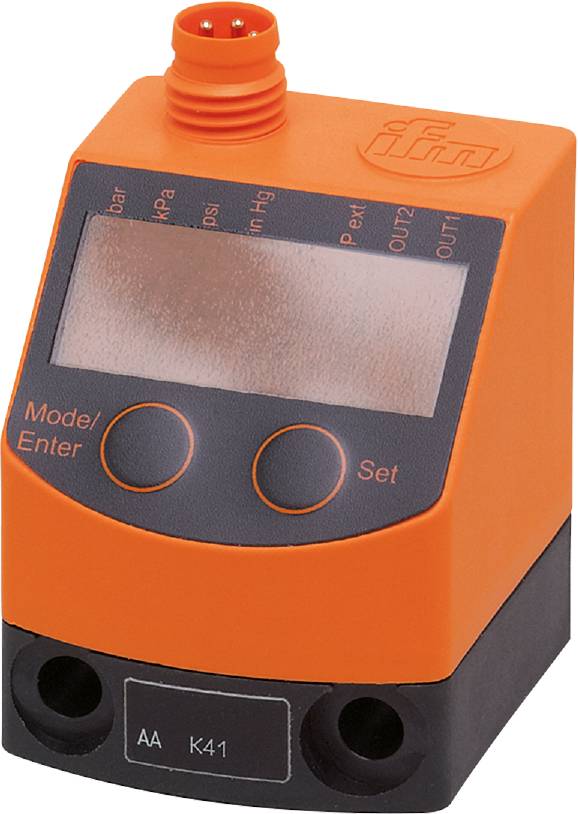

Afbeelding vergelijkbaar

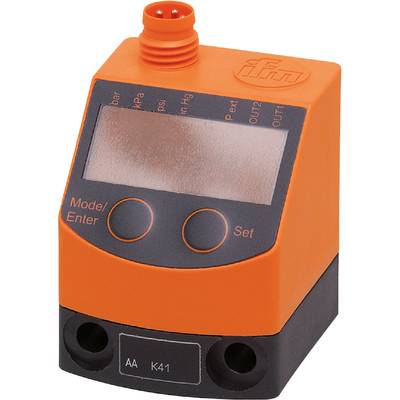

Afbeelding vergelijkbaar
ifm Electronic Druksensor 1 stuk(s) PQ3809 -100 kPa tot 100 kPa M8 1x NC, 1x NO, Analoog
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Druksensor
Aansluiting
M8
Uitvoering
Overdruk
Meetbereik (druk) (max.)
100 kPa
Max. voedingsspanning
32 V/DC
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 351,24
3
2% = € 8,57
€ 342,67
5
3% = € 11,98
€ 339,26
10
4% = € 14,26
€ 336,98
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 351,24 / Stuk)
€ 351,24
excl. btw
& Gratis verzending*
Incl. 14 dagen retourrecht (30 dagen met)
Highlights & Details
ifm PQ3809 elektronische druksensor
- Betrouwbare bewaking van de systeemdruk in de pneumatiek en in persluchtsystemen
- Zeer hoge overdruk- en vacuümbestendigheid
- Goed afleesbaar, afgeschuind LED-display
- Rood-groen-wisselaanduiding voor unieke markering van goed-gebieden
- Met programmeerbare schakel- en analoge uitgang
- Comfortabele bediening via toetsen of parametrisering via IO-Link
Technische specificaties
- Analoge uitgang stroom [mA]: 4...20
- Reactietijd [ms]: < 6
- Aantal analoge uitgangen: 1
- Aantal digitale uitgangen: 1
- Aantal in- en uitgangen: Aantal digitale uitgangen: 1; aantal analoge uitgangen: 1
- Weergave: Weergave-eenheid: 4 x LED, groen; schakeltoestand: 1 x LED, geel; functieweergave: Alfanumeriek display, 4-cijferig; meetwaarden: Alfanumeriek display, 4-cijferig
- Weergave-eenheid: Bar; kPa; psi; inHg
- Druksterkte [psi]: 290
- IO-Link Revision: 1.1
- Karakteristiek afwijking: < ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = best Fit Straight Line (minigname-instelling); LS = grenspuntinstelling)
- Schakelpuntnauwkeurigheid bereik: < ± 0,5
- SDCI-NORM: IEC 61131-9 FDIS
- Overdrachtstype IO-Link: COM2 (38,4 kBaud)
- Omgevingstemperatuur-1 [°C]: 0...70
- Herhalingsnauwkeurigheid procentuele bereik: < ± 0,1; (bij temperatuurschommelingen < 10 K)
- Toepassing: Voor industrieel gebruik
- Uitvoering kortsluitbeveiliging: Geklokt
- Uitgangsfunctie: NO/NC; (parametreerbaar)
- Uitgangssignaal: Schakelsignaal; analoog signaal; IO-Link; (configureerbaar)
- Onder bepaalde omstandigheden te gebruiken voor: Andere media op aanvraag
- Benodigde masterpoortklasse: A
- Stand-by vertragingstijd [s]: 0,5
- Bijzondere eigenschap: Vergulde contacten
- Bedrijfsspanning [V]: 18...32 DC; (na SEL/PEL)
- Permanente stroombelastbaarheid van de schakeluitgang DC [mA]: 100
- Soort druk: Relatieve druk; drukverschil; vacuüm
- Druksterkte [bar]: 20
- Druksterkte [inHg]: 591
- Druksterkte [kPa]: 2000
- Drukapparatuurrichtlijn: Goede ingenieurspraktijk; bruikbaar voor media van de vloeistofgroep 2; media van de vloeistofgroep 1 op aanvraag
- Instelbare vertragingstijd DS, dr [s]: 0; 0,002...5
- Elektrische uitvoering: PNP
- Totaal aantal uitgangen: 2
- Gewicht [g]: 87.000
- Hysteresisvariatie: < ± 0,25
- In stappen van [bar]: 0,01
- In stappen van [inHg]: 0,3
- In stappen van [kPa]: 1
- In stappen van [psi]: 0,2
- Communicatie-interface: IO-Link
- Kortsluitingsbeveiliging: ja
- Opslagtemperatuur [°C]: -25...85
- Langdurige stabiliteit: < ± 0,05; (per 6 maanden)
- Max. Belasting [Ω]: 500
- max. Spanningsval schakeluitgang DC [V]: 2
- Mediumtemperatuur [°C]: 0...60
- Meetbereik [bar]: -1...1
- Meetbereik [inHg]: -29,4...29,4
- Meetbereik [kPa]: -100...100
- Meetbereik [mbar]: -1000...1000
- Meetbereik [psi]: -14,6...14,6
- Min. Barstdruk [bar]: 30
- Min. Barstdruk [inHg]: 886
- Min. Barstdruk [kPa]: 3000
- Min. Bergstdruk [psi]: 435
- Min. Drukcycli: 50 miljoen
- Min. ISOLATIEWEERSTAND [MΩ]: 100; (500 V DC)
- Min. Procescyclustijd [ms]: 2.3
- TTF: 437
- Parametermogelijkheden: Hysterese / venster; NO-contact / NC-contact; analoge uitgang; IO-Link; schakellogica; start-/afvalvertraging; demping; weergave-eenheid
- Profielen: Smart sensor: Procesdata variabele; Device Identification
- Procesaansluiting: Schroefdraadaansluiting G 1/8 binnenschroefdraad: M5
- Procesgegevens analoog: 1
- Procesgegevens binair: 2
- Terugschakelpunt RP [bar]: -0,99...0,99
- Terugschakelpunt RP [inHg]: -29,1...29,1
- Terugschakelpunt RP [kPa]: -99...99
- Terugschakelpunt RP [psi]: -14,4...14,4
- Schakelfrequentie DC [Hz]: < 100
- Schakelpunt SP [bar]: -0,98...1
- Schakelpunt SP [inHg]: -28,8...29,4
- Schakelpunt SP [kPa]: -98...100
- Schakelpunt SP [psi]: -14,2...14,6
- Beschermingsklasse: IP65
- Beschermingsklasse: III
- SIO-modus: Ja
- Stapresponstijd analoge uitgang [ms]: 6
- Stekkerverbinding: Pinlay-out: 0060 - stekkerverbinding: 1 x M8; codering: A; contacten: Verguld
- Stroomverbruik [mA]: < 50
- Temperatuurcoëfficiënt nulpunt: 0,2; (0...60 °C)
- Temperatuurcoëfficiënt: 0,2; (0...60 °C)
- Overspanningsbeveiliging: Ja; (< 40 V)
- Vacuümbestendigheid [mbar]: -1000
- Bescherming tegen verkeerde polariteit: ja
- Watchdog geïntegreerd: Ja
- Materialen in contact met het medium: Messing; FKM; silicium (gecoat); PBT
- Soortnaam
Druksensor
- Type
PQ3809
- Aansluiting
M8
- Uitvoering
Overdruk
- Uitgangen
PNP
- Uitgangssignaal (min.)
4 mA
- Uitgangssignaal (max.)
20 mA
- Interfaces
IO-Link
- Meetbereik (druk) (min.)
-100 kPa
- Meetbereik (druk) (max.)
100 kPa
- Meetbereik (druk)
-100 kPa tot 100 kPa
- Min. voedingsspanning
18 V/DC
- Max. voedingsspanning
32 V/DC
- Voedingsspanning
18 - 32 V/DC
1x NC
1x NO
Analoog
IP65
- Slangaansluiting
G1/8 binnendraad
M5 binnendraad
- Min. temperatuur
0 °C
- Max. temperatuur
70 °C
- Gewicht
0.1080 kg
- Conform RoHS
Ja
- Inhoud
1 stuk(s)
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3320169 ifm Electronic Druksensor 1 stuk(s) PQ3809 -100 kPa tot 100 kPa M8 1x NC, 1x NO, Analoog
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3320169 ifm Electronic Druksensor 1 stuk(s) PQ3809 -100 kPa tot 100 kPa M8 1x NC, 1x NO, Analoog
Omschrijving
ifm PQ3809 elektronische druksensor
