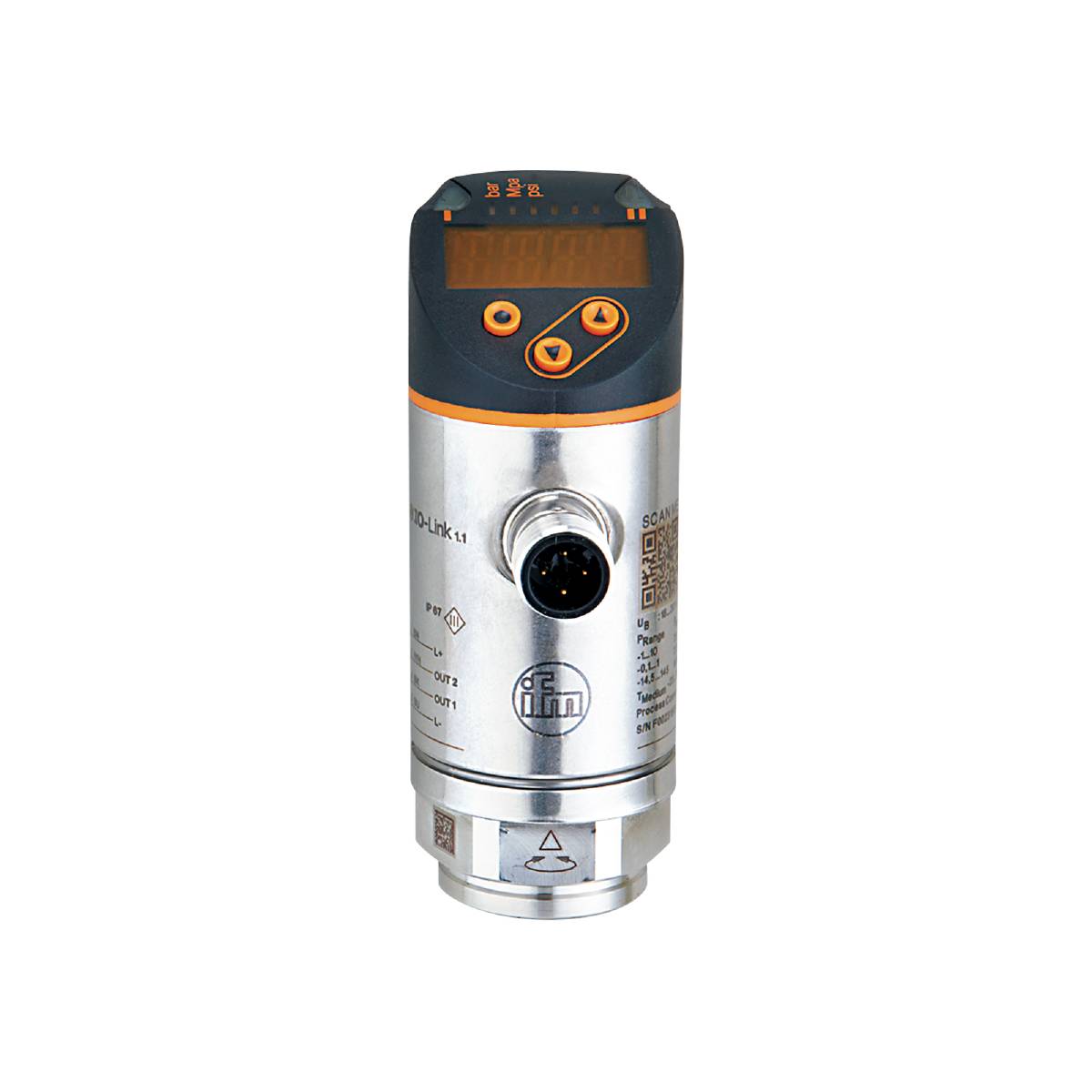

ifm Electronic Druksensor 1 stuk(s) PN7099 -100 kPa tot 100 kPa M12 1x NC, 1x NO
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Druksensor
Aansluiting
M12
Uitvoering
Overdruk
Meetbereik (druk) (max.)
100 kPa
Max. voedingsspanning
30 V/DC
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 582,64
3
2% = € 14,21
€ 568,43
5
3% = € 19,86
€ 562,78
10
4% = € 23,65
€ 558,99
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 582,64 / Stuk)
€ 582,64
excl. btw
& Gratis verzending*
Incl. 14 dagen retourrecht (30 dagen met)
Highlights & Details
ifm PN7099 elektronische drukschakelaar
- Twee schakeluitgangen, waarvan één met IO-Link-communicatie-interface
- Rood-groen-wisselaanduiding voor unieke markering van goed-gebieden
- Optimale uitlijning door draaibaarheid van de procesaansluiting
- Langdurig stabiel dankzij hoge overbelastingsbestendigheid
- Robuuste uitvoering voor gebruik in zware industriële omstandigheden
- Comfortabele bediening via toetsen of parametrisering via IO-Link
Technische specificaties
- Reactietijd [ms]: < 3
- Aantal digitale uitgangen: 2
- Aantal in- en uitgangen: Aantal digitale uitgangen: 2
- Weergave: Displayeenheid: 4 x LED, groen (bar, psi, kPa, inHg); schakeltoestand: 2 x LED, geel; meetwaarden: alfanumeriek display, rood/groen 4-cijferig
- Druksterkte [psi]: 145
- IO-Link Revision: 1.1
- Karakteristiek afwijking: < ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = best Fit Straight Line (minigname-instelling); LS = grenspuntinstelling)
- Meetelement: Keramische capacitieve drukmeetcel
- Schakelpuntnauwkeurigheid bereik: < ± 0,5
- SDCI-norm: IEC 61131-9
- Overdrachtstype IO-Link: COM2 (38,4 kBaud)
- Omgevingstemperatuur-1 [°C]: -25...80
- Herhalingsnauwkeurigheid procentuele bereik: < ± 0,1; (bij temperatuurschommelingen < 10 K)
- Aanhaalmoment [Nm]: 25...35; (aanbevolen draaimoment; afhankelijk van smering, afdichting en drukbelasting)
- Toepassing: Voor industrieel gebruik
- Uitvoering kortsluitbeveiliging: Geklokt
- Uitgangsfunctie: NO/NC; (parametreerbaar)
- Uitgangssignaal: Schakelsignaal; IO-Link; (configureerbaar)
- Benodigde masterpoortklasse: A; (als PIN 2 niet verbonden is: B)
- Stand-by vertragingstijd [s]: < 0,3
- Bijzondere eigenschap: Vergulde contacten
- Bedrijfsspanning [V]: 18...30 DC; (na SEL/PEL)
- Permanente stroombelastbaarheid van de schakeluitgang DC [mA]: 150; (200 (...60 °C) 250 (...40 °C))
- Smoorelement aanwezig: nee (achteraf aan te passen)
- Soort druk: Relatieve druk; vacuüm
- Druksterkte [inHg]: 290
- Druksterkte [kPa]: 1000
- Druksterkte [mbar]: 10000
- Drukapparatuurrichtlijn: Goede ingenieurspraktijk; bruikbaar voor media van de vloeistofgroep 2; media van de vloeistofgroep 1 op aanvraag
- Instelbare vertragingstijd DS, dr [s]: 0...50
- Elektrische uitvoering: PNP/NPN
- Totaal aantal uitgangen: 2
- Gewicht [g]: 235.500
- Hysteresisvariatie: < ± 0,25
- In stappen van - Factory setting / CMPT = 2 [inHg]: 0.2
- In stappen van - Factory setting / CMPT = 2 [kPa]: 0,1
- In stappen van - Factory setting / CMPT = 2 [mbar]: 10
- In stappen van - Factory setting / CMPT = 2 [psi]: 0,1
- In stappen van - status_B High Resolution / CMPT = 3 [inHg]: 0,1
- In stappen van - status_B High Resolution / CMPT = 3 [kPa]: 0,1
- In stappen van - status_B High Resolution / CMPT = 3 [mbar]: 1
- In stappen van - status_B High Resolution / CMPT = 3 [psi]: 0,1
- IO-Link-functies (azyklisch) - Factory setting / CMPT = 2: Toepassingsspecifieke markering
- IO-Link-functies (azyklisch) - status_B High Resolution / CMPT = 3: Toepassingsspecifieke markering
- IO-Link-resolutie afdrukken - Factory setting / CMPT = 2 [mbar]: 1
- IO-Link-resolutie afdrukken - status_B High Resolution / CMPT = 3 [mbar]: 1
- Communicatie-interface: IO-Link
- Kortsluitingsbeveiliging: ja
- Opslagtemperatuur [°C]: -40...100
- Langdurige stabiliteit: < ± 0,05; (per 6 maanden)
- max. Spanningsval schakeluitgang DC [V]: 2,5
- Media: Vloeibare en gasvormige media
- Mediumtemperatuur [°C]: -25...80
- Meetbereik [bar]: -1...1
- Meetbereik [inHg]: -29,4...29,4
- Meetbereik [kPa]: -100...100
- Meetbereik [mbar]: -1000...1000
- Meetbereik [psi]: -14,5...14,5
- Min. Afstand tussen SP en RP - Factory setting / CMPT = 2 [inHg]: 0,4
- Min. Afstand tussen SP en RP - Factory setting / CMPT = 2 [kPa]: 1
- Min. Afstand tussen SP en RP - Factory setting / CMPT = 2 [mbar]: 10
- Min. Afstand tussen SP en RP - Factory setting / CMPT = 2 [psi]: 0.2
- Min. Afstand tussen SP en RP - status_B High Resolution / CMPT = 3 [inHg]: 0,3
- Min. Afstand tussen SP en RP - status_B High Resolution / CMPT = 3 [kPa]: 1
- Min. Afstand tussen SP en RP - status_B High Resolution / CMPT = 3 [mbar]: 10
- Min. Afstand tussen SP en RP - status_B High Resolution / CMPT = 3 [psi]: 0.2
- Min. Barstdruk [inHg]: 880
- Min. Barstdruk [kPa]: 3000
- Min. Barstdruk [mbar]: 30000
- Min. Bergstdruk [psi]: 450
- Min. Drukcycli: 100 miljoen
- Min. ISOLATIEWEERSTAND [MΩ]: 100; (500 V DC)
- Min. Procescyclustijd - Factory setting / CMPT = 2 [ms]: 2.3
- Min. Procescyclustijd - status_B High Resolution / CMPT = 3 [ms]: 3
- MTTF: 260
- Parametermogelijkheden: Hysterese / ramen; NO / NC; schakellogica; schakel-/terugschakelvertraging; demping; weergave-eenheid
- Profielen - Factory setting / CMPT = 2: Smart sensor: Procesdata variabele; Device Identification, Device Diagnosis
- Profielen - status_B High Resolution / CMPT = 3: Smart sensor ED2: Digitale meetsensor (0x000A), Identification and Diagnosis (0x4000)
- Procesaansluiting: Schroefdraadaansluiting G 1/4 binnendraad
- Procesgegevens analoog: 1
- Procesgegevens binair: 2
- Terugschakelpunt RP - Factory setting / CMPT = 2 [inHg]: -29,4...29,2
- Terugschakelpunt RP - Factory setting / CMPT = 2 [kPa]: -99...99
- Terugschakelpunt RP - Factory setting / CMPT = 2 [mbar]: -990...990
- Terugschakelpunt RP - Factory setting / CMPT = 2 [psi]: -14,4...14,4
- Terugschakelpunt RP - status_B High Resolution / CMPT = 3 [inHg]: -29,3...29,2
- Terugschakelpunt RP - status_B High Resolution / CMPT = 3 [kPa]: -99...99
- Terugschakelpunt RP - status_B High Resolution / CMPT = 3 [mbar]: -993...990
- Terugschakelpunt RP - status_B High Resolution / CMPT = 3 [psi]: -14,4...14,4
- Schakelfrequentie DC [Hz]: < 170
- Schakelpunt SP - Factory setting / CMPT = 2 [inHg]: -29...29,6
- Schakelpunt SP - Factory setting / CMPT = 2 [kPa]: -98...100
- Schakelpunt SP - Factory setting / CMPT = 2 [mbar]: -980...1000
- Schakelpunt SP - Factory setting / CMPT = 2 [psi]: -14,3...14,5
- Schakelpunt SP - status_B High Resolution / CMPT = 3 [inHg]: -29...29,5
- Schakelpunt SP - status_B High Resolution / CMPT = 3 [kPa]: -98...100
- Schakelpunt SP - status_B High Resolution / CMPT = 3 [mbar]: -983...1000
- Schakelpunt SP - status_B High Resolution / CMPT = 3 [psi]: -14,3...14,5
- Beschermingsklasse IP 65; IP 67
- Beschermingsklasse: III
- SIO-modus: Ja
- Stekkerverbinding: Pinlay-out: 0001 - stekkerverbinding: 1 x M12; codering: A; contacten: Verguld
- Stroomverbruik [mA]: < 35
- Temperatuurcoëfficiënt nulpunt: < ± 0,2; (-25...80 °C)
- Temperatuurcoëfficiënt: < ± 0,2; (-25...80 °C)
- Bestand tegen overbelasting: Ja
- Vacuümbestendigheid [mbar]: -1000
- Bescherming tegen verkeerde polariteit: ja
- Watchdog geïntegreerd: Ja
- Materialen in contact met het medium: 1.4404 (roestvrij staal / 316L); keramiek; FKM
- Soortnaam
Druksensor
- Type
PN7099
- Aansluiting
M12
- Uitvoering
Overdruk
- Uitgangen
PNP
NPN
- Interfaces
IO-Link
- Meetbereik (druk) (min.)
-100 kPa
- Meetbereik (druk) (max.)
100 kPa
- Meetbereik (druk)
-100 kPa tot 100 kPa
- Min. voedingsspanning
18 V/DC
- Max. voedingsspanning
30 V/DC
- Voedingsspanning
18 - 30 V/DC
1x NC
1x NO
IP65/67
- Slangaansluiting
G1/4 binnendraad
- Min. temperatuur
-25 °C
- Max. temperatuur
80 °C
- Gewicht
0.2350 kg
- Conform RoHS
Ja
- Inhoud
1 stuk(s)
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3321192 ifm Electronic Druksensor 1 stuk(s) PN7099 -100 kPa tot 100 kPa M12 1x NC, 1x NO
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3321192 ifm Electronic Druksensor 1 stuk(s) PN7099 -100 kPa tot 100 kPa M12 1x NC, 1x NO
Omschrijving
ifm PN7099 elektronische drukschakelaar
