ifm Electronic Druksensor 1 stuk(s) PN2594 -0.1 MPa tot 1 MPa M12 1x NC, 1x NO, Analoog kopen ? Conrad Electronic

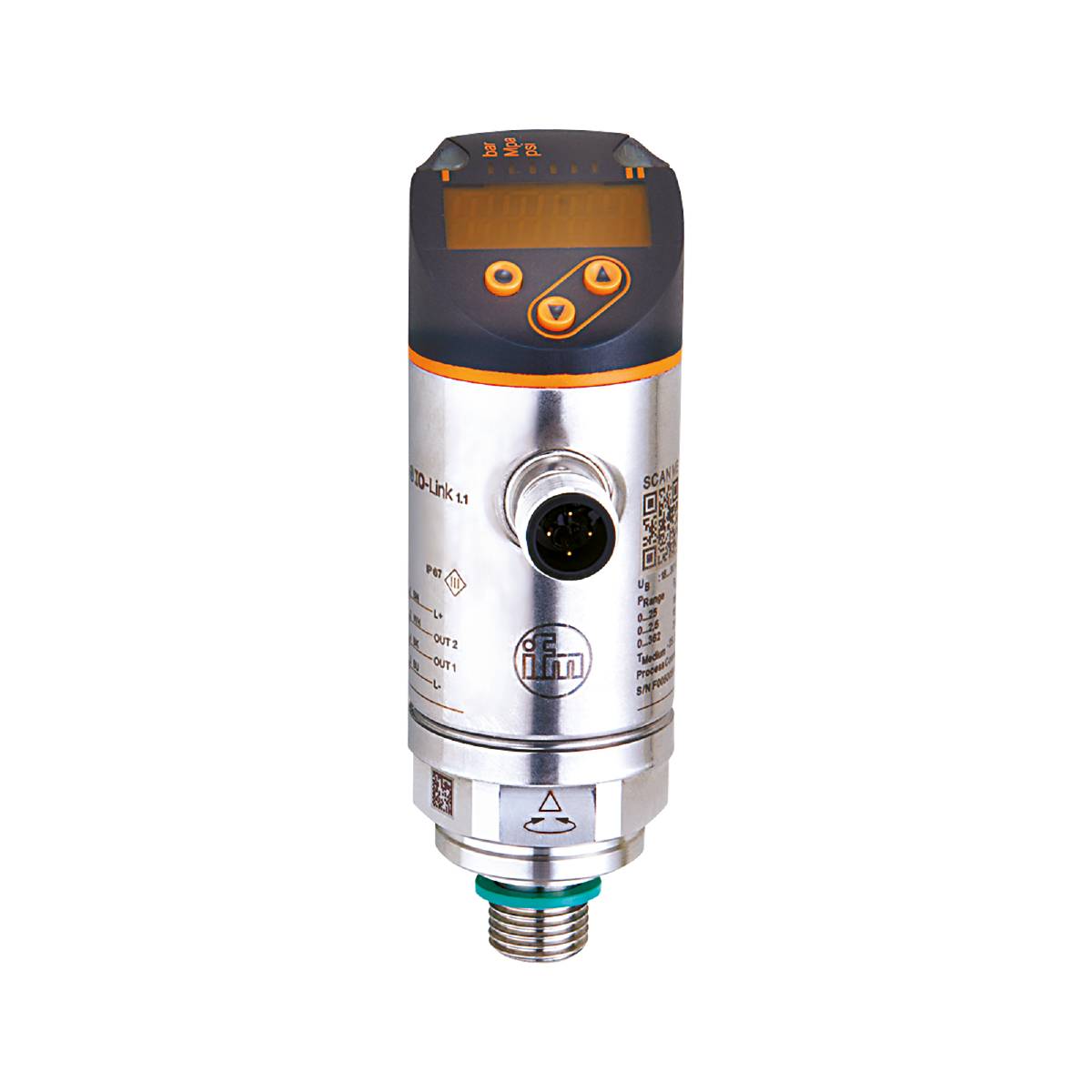

Een druksensor met een digitaal display en bedieningselementen, vermoedelijk voor het meten en bewaken van druk in een industriële omgeving.

Afbeelding vergelijkbaar

Soortnaam

Druksensor

Aansluiting

M12

Uitvoering

Relatieve druk

Meetbereik (druk) (max.)

1 MPa

Max. voedingsspanning

30 V/DC

Datasheet (PDF)

Leverbaar do. 17 sep.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 731,40 / Stuk)

€ 731,40

excl. btw

Gratis verzending*

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

ifm PN2594 elektronische druksensor

Twee schakeluitgangen, waarvan één als IO-Link en één als analoge uitgang programmeerbaar is
Rood-groen-wisselaanduiding voor unieke markering van goed-gebieden
Optimale uitlijning door draaibaarheid van de procesaansluiting
Langdurig stabiel dankzij hoge overbelastingsbestendigheid
Robuuste uitvoering voor gebruik in zware industriële omstandigheden
Comfortabele bediening via toetsen of parametrisering via IO-Link

Technische specificaties

Analoge uitgang spanning [V]: 0...10; (schaalbaar 1:5)
Analoge uitgang stroom [mA]: 4...20; (schaalbaar 1:5)
Analogenpunt [bar]: 1...10
Analogenpunt [MPa]: 0,1...1
Analogenpunt [psi]: 14,6...145
Analoog startpunt [bar]: -1...8
Analoog startpunt [MPa]: -0,1...0,8
Analoog startpunt [psi]: -14,6...116
Reactietijd [ms]: < 1,5
Aantal analoge uitgangen: 1
Aantal digitale uitgangen: 2
Aantal in- en uitgangen: Aantal digitale uitgangen: 2; aantal analoge uitgangen: 1
Weergave: Displayeenheid: 3 x LED, groen (bar, psi, MPa); schakeltoestand: 2 x LED, geel; meetwaarden: Alfanumerieke weergave, rood/groen 4-cijferig
Druksterkte [MPa]: 7,5
Druksterkte [psi]: 1087
In stappen van - Factory setting / CMPT = 2 [MPa]: 0,002
In stappen van - status_B High Resolution / CMPT = 3 [MPa]: 0,001
IO-Link Revision: 1.1
Karakteristiek afwijking: < ± 0,25 (BFSL) / < ± 0,5 (LS); (Turn down 1:1; BFSL = best Fit Straight Line (minitinstelling); LS = grenspuntinstelling)
Meetbereik [MPa]: -0,1...1
Meetelement: Keramische capacitieve drukmeetcel
Min. Afstand tussen SP en RP - Factory setting / CMPT = 2 [MPa]: 0,006
Min. Afstand tussen SP en RP - status_B High Resolution / CMPT = 3 [MPa]: 0,005
Min. Barstdruk [MPa]: 15
Terugschakelpunt RP - Factory setting / CMPT = 2 [MPa]: -0,098...0,996
Terugschakelpunt RP - status_B High Resolution / CMPT = 3 [MPa]: -0,098...0,996
Schakelpunt SP - Factory setting / CMPT = 2 [MPa]: -0,094...1
Schakelpunt SP - status_B High Resolution / CMPT = 3 [MPa]: -0,094...1
Schakelpuntnauwkeurigheid bereik: < ± 0,4; (Turn down 1:1)
SDCI-norm: IEC 61131-9
Overdrachtstype IO-Link: COM2 (38,4 kBaud)
Omgevingstemperatuur-1 [°C]: -25...80
Herhalingsnauwkeurigheid procentuele bereik: < ± 0,1; (bij temperatuurschommelingen < 10 K; Turn down 1:1)
Aanhaalmoment [Nm]: 25...35; (aanbevolen draaimoment; afhankelijk van smering, afdichting en drukbelasting)
Toepassing: Voor industrieel gebruik
Uitvoering kortsluitbeveiliging: Geklokt
Uitgangsfunctie: NO/NC; (parametreerbaar)
Uitgangssignaal: Schakelsignaal; analoog signaal; IO-Link; (configureerbaar)
Benodigde masterpoortklasse: A; (als PIN 2 niet verbonden is: B)
Stand-by vertragingstijd [s]: 0,3
Bijzondere eigenschap: Vergulde contacten
Bedrijfsspanning [V]: 18...30 DC; (na SEL/PEL)
Demping analoge uitgang DAA [s]: 0...4
Demping proceswaarde DAP [s]: 0...4
Permanente stroombelastbaarheid van de schakeluitgang DC [mA]: 250
Afdichting procesaansluiting: FKM (DIN en ISO 1179-2)
Smoorelement aanwezig: nee (achteraf aan te passen)
Soort druk: Relatieve druk; vacuüm
Druksterkte [bar]: 75
Drukapparatuurrichtlijn: Goede ingenieurspraktijk; bruikbaar voor media van de vloeistofgroep 2; media van de vloeistofgroep 1 op aanvraag
Instelbare vertragingstijd DS, dr [s]: 0...50
Elektrische uitvoering: PNP/NPN
Totaal aantal uitgangen: 2
Gewicht [g]: 264.000
Aanwijzingen voor nauwkeurigheid / afwijking: Schakelpuntnauwkeurigheid, karakteristiek afwijking onder DNVGL: < ± 1%
Hysteresisvariatie: < ± 0,1; (Turn down 1:1)
In stappen van - Factory setting / CMPT = 2 [bar]: 0,02
In stappen van - Factory setting / CMPT = 2 [psi]: 0.2
In stappen van - status_B High Resolution / CMPT = 3 [bar]: 0,01
In stappen van - status_B High Resolution / CMPT = 3 [psi]: 0,1
IO-Link-functies (azyklisch) - Factory setting / CMPT = 2: Toepassingsspecifieke markering
IO-Link-functies (azyklisch) - status_B High Resolution / CMPT = 3: Toepassingsspecifieke markering
IO-Link-resolutie afdrukken - Factory setting / CMPT = 2 [bar]: 0,01
IO-Link-resolutie afdrukken - status_B High Resolution / CMPT = 3 [bar]: 0,005
Communicatie-interface: IO-Link
Kortsluitingsbeveiliging: ja
Opslagtemperatuur [°C]: -40...100
Langdurige stabiliteit: < ± 0,05; (Turn down 1:1; per 6 maanden)
Max. Stijgtijd analoge uitgang [ms]: 3
Max. Belasting [Ω]: 500
max. Spanningsval schakeluitgang DC [V]: 2
Media: Vloeibare en gasvormige media
Mediumtemperatuur [°C]: -25...80
Meetbereik [bar]: -1...10
Meetbereik [kPa]: -100...1000
Meetbereik [psi]: -14,6...145
Min. Afstand tussen SP en RP - Factory setting / CMPT = 2 [bar]: 0,06
Min. Afstand tussen SP en RP - Factory setting / CMPT = 2 [psi]: 0,6
Min. Afstand tussen SP en RP - status_B High Resolution / CMPT = 3 [bar]: 0,05
Min. Afstand tussen SP en RP - status_B High Resolution / CMPT = 3 [psi]: 0,6
Min. Barstdruk [bar]: 150
Min. Bergstdruk [psi]: 2175
Min. Drukcycli: 100 miljoen
Min. ISOLATIEWEERSTAND [MΩ]: 100; (500 V DC)
Min. Belastingsweerstand [Ω]: 2000
Min. Procescyclustijd - Factory setting / CMPT = 2 [ms]: 2.3
Min. Procescyclustijd - status_B High Resolution / CMPT = 3 [ms]: 3
MTTF: 138
Parametermogelijkheden: Hysterese / venster; NO-contact / NC-contact; schakel-/terugschakelvertraging; demping; weergave-eenheid; stroom-/spanningsuitgang
Profielen - Factory setting / CMPT = 2: Smart sensor: Procesdata variabele; Device Identification, Device Diagnosis
Profielen - status_B High Resolution / CMPT = 3: Smart sensor ED2: Digitale meetsensor (0x000A), Identification and Diagnosis (0x4000)
Procesaansluiting: Schroefdraadaansluiting G 1/4 buitenschroefdraad (DIN en ISO 1179-2); binnenschroefdraad: M5
Terugschakelpunt RP - Factory setting / CMPT = 2 [bar]: -0,98...9,96
Terugschakelpunt RP - Factory setting / CMPT = 2 [psi]: -14,2...144,4
Terugschakelpunt RP - status_B High Resolution / CMPT = 3 [bar]: -0,98...9,96
Terugschakelpunt RP - status_B High Resolution / CMPT = 3 [psi]: -14,2...144,4
Schakelfrequentie DC [Hz]: < 500
Schakelpunt SP - Factory setting / CMPT = 2 [bar]: -0,94...10
Schakelpunt SP - Factory setting / CMPT = 2 [psi]: -13,6...145
Schakelpunt SP - status_B High Resolution / CMPT = 3 [bar]: -0,94...10
Schakelpunt SP - status_B High Resolution / CMPT = 3 [psi]: -13,6...145
Beschermingsklasse IP 65; IP 67
Beschermingsklasse: III
SIO-modus: Ja
Stekkerverbinding: Pinlay-out: 0001 - stekkerverbinding: 1 x M12; codering: A; contacten: Verguld
Stroomverbruik [mA]: < 35
Temperatuurcoëfficiënt nulpunt: < ± 0,2; (-0...80 °C)
Temperatuurcoëfficiënt: < ± 0,2; (-0...80 °C)
Bestand tegen overbelasting: Ja
Vacuümbestendigheid [mbar]: -1000
Bescherming tegen verkeerde polariteit: ja
Watchdog geïntegreerd: Ja
Materialen in contact met het medium: 1.4404 (roestvrij staal / 316L); Al2O3 (keramiek); FKM
