ifm Electronic Druksensor 1 stuk(s) PI2898 -1.24 kPa tot 25 kPa M12 1x NC, 1x NO, Analoog
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Druksensor
Aansluiting
M12
Uitvoering
Relatieve druk
Meetbereik (druk) (max.)
25 kPa
Max. voedingsspanning
32 V/DC
Datasheet (PDF)
Nieuw
Alle facturen van derden komen nu rechtstreeks van Conrad.Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 1.147,93
3
2% = € 28,00
€ 1.119,93
5
3% = € 39,14
€ 1.108,79
10
4% = € 46,60
€ 1.101,33
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 1.147,93 / Stuk)
€ 1.147,93
excl. btw
& Gratis verzending*
Incl. 14 dagen retourrecht (30 dagen met)
Highlights & Details

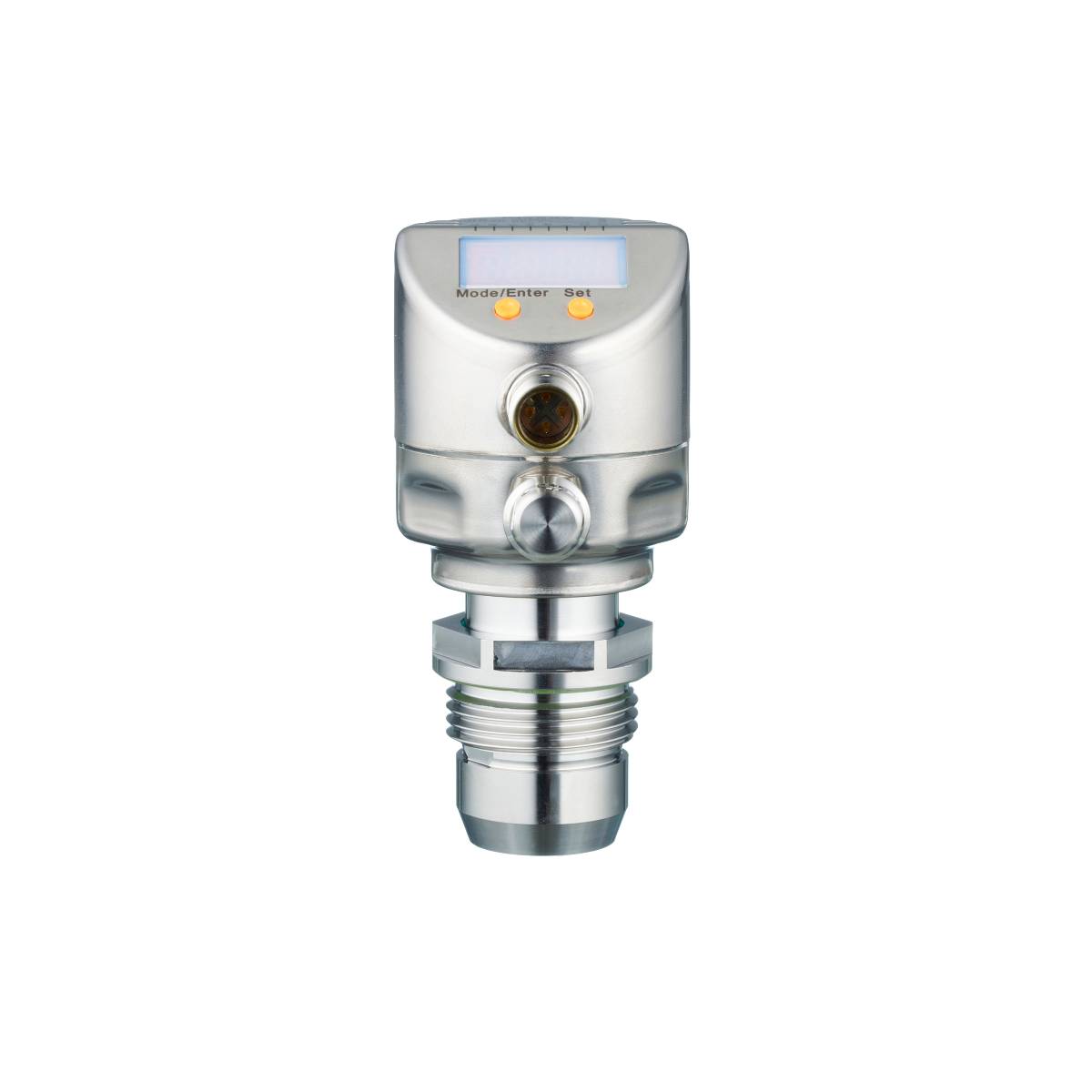

ifm PI2898 elektronische druksensor
- Robuuste roestvrijstalen behuizing voor gebruik in de levensmiddelen- en drankenindustrie
- Hygiënisch, frontvlak design
- Bestand tegen hogedrukreiniging met agressieve reinigingsmiddelen
- Hoge temperatuurbestendigheid en hoge beschermingsgraad
- Programmeerbare analoge en schakeluitgang
- Comfortabele bediening via toetsen of parametrisering via IO-Link
Technische specificaties
- Analoge uitgang stroom [mA]: 4...20, inverteerbaar; (schaalbaar)
- Analogenpunt [inH2O]: 20,1...100,4
- Analogenpunt [kPa]: 5...25
- Analogenpunt [mbar]: 50...250
- Analoog startpunt [inH2O]: -5...75,2
- Analoog startpunt [kPa]: -1,24...18,74
- Analoog startpunt [mbar]: -12,4...187,4
- Aantal analoge uitgangen: 1
- Aantal digitale uitgangen: 2
- Aantal in- en uitgangen: Aantal digitale uitgangen: 2; aantal analoge uitgangen: 1
- Weergave: Weergave-eenheid: LED, groen; schakeltoestand: LED, geel; functieweergave: Alfanumerieke weergave, 4-cijferig; meetwaarden: alfanumeriek display, 4-cijferig
- Weergave-eenheid: Mbar; kPa; inH2O; mmWS; % van de bandbreedte
- IO-Link revisie: 1.0
- Karakteristiek afwijking: < ± 0,2; (Turn down 1:1, lineariteit, inclusief hysterese en herhalingsnauwkeurigheid, grenspuntinstelling conform DIN en IEC 62828-1)
- Lineariteitsafwijking-procentuele bereik: < ± 0,15; (Turn down 1:1)
- Meetprincipe niveau: Hydrostatisch
- Schakelpuntnauwkeurigheid bereik: < ± 0,2; (Turn down 1:1)
- Overdrachtstype IO-Link: COM2 (38,4 kBaud)
- Omgevingstemperatuur-1 [°C]: -25...80
- Herhalingsnauwkeurigheid procentuele bereik: < ± 0,1; (bij temperatuurschommelingen < 10 K; Turn down 1:1)
- Applicatie: Frontvlak voor de levensmiddelen- en drankenindustrie
- Uitvoering kortsluitbeveiliging: Geklokt
- Uitgangsfunctie: NO/NC; (parametreerbaar)
- Uitgangssignaal: Schakelsignaal; analoog signaal; IO-Link; (configureerbaar)
- Benodigde masterpoortklasse: A
- Stand-by vertragingstijd - 2_geleiders [s]: 1
- Stand-by vertragingstijd - 3_geleiders [s]: 0,5
- Bijzondere eigenschap: Vergulde contacten
- Voedingsspanning - 2_geleiders [V]: 20...32 DC
- Bedrijfsspanning - 3_geleiders [V]: 18...32 DC
- Demping analoge uitgang DAA [s]: 0,01...99,99
- Demping proceswaarde DAP [s]: 0...30
- Permanente stroombelastbaarheid van de schakeluitgang DC - 3_geleider [mA]: 250
- Soort druk: Relatieve druk
- Druksterkte [inH2O]: 2400
- Druksterkte [kPa]: 600
- Druksterkte [mbar]: 6000
- Elektrische uitvoering: PNP/NPN
- Totaal aantal uitgangen: 2
- Gewicht [g]: 377.000
- Hysteresisvariatie: < ± 0,15; (Turn down 1:1)
- In stappen van [INH2O]: 0,1
- In stappen van [kPa]: 0,02
- In stappen van [mbar]: 0.2
- Communicatie-interface: IO-Link
- Kortsluitingsbeveiliging: ja
- Opslagtemperatuur [°C]: -40...100
- Langdurige stabiliteit: < ± 0,1; (Turn down 1:1; per jaar)
- MAWP bij toepassingen conform CRN [bar]: 10
- Max. Belasting - 2_geleiders [Ω]: 300
- Max. Belasting - 3_geleiders [Ω]: (UB - 10 V) / 20 mA
- max. Spanningsval schakeluitgang DC - 3_geleiders [V]: 2
- Media: Pastoog en vaste media; vloeibare en gasvormige media
- Mediumtemperatuur [°C]: -25...125; (145 max. 1h)
- Meetbereik [bar]: -0,0124...0,25
- Meetbereik [INH2O]: -5...100,4
- Meetbereik [kPa]: -1,24...25
- Meetbereik [mbar]: -12,4...250
- Min. Reactietijd schakeluitgang DAP - 3_geleiders [ms]: 3
- Min. Barstdruk [inH2O]: 12044
- Min. Barstdruk [kPa]: 3000
- Min. Barstdruk [mbar]: 30000
- Min. Drukcycli: 100 miljoen
- Min. ISOLATIEWEERSTAND [MΩ]: 100; (500 V DC)
- Min. Procescyclustijd [ms]: 2.3
- TTF: 148.85
- Profielen: Geen profiel
- Procesaansluiting: Schroefdraadaansluiting G 1 buitenschroefdraad afdichtconus Let op: Het apparaat mag alleen in een procesaansluiting voor G1-afdichtconus worden gemonteerd!; de G1A-afdichtconus van het apparaat is alleen geschikt voor adapters met metalen tegenaanslag!
- Procesgegevens analoog: 1
- Procesgegevens binair: 2
- Terugschakelpunt RP [inH2O]: -5...100,2
- Terugschakelpunt RP [kPa]: -1,24...24,96
- Terugschakelpunt RP [mbar]: -12,4...249,6
- Schakelfrequentie DC - 3_geleiders [Hz]: 125
- Schakelpunt SP [inH2O]: -4,8...100,4
- Schakelpunt SP [kPa]: -1,2...25
- Schakelpunt SP [mbar]: -12...250
- BESCHERMINGSKLASSE IP 67; IP 68; IP 69K
- Beschermingsklasse: III
- SIO-modus: Ja
- Stapresponstijd analoge uitgang - 2_geleiders [ms]: 45
- Stapresponstijd analoge uitgang - 3_geleiders [ms]: 7
- Stekkerverbinding: Pinlay-out: 0001 - stekkerverbinding: 1 x M12; codering: A; contacten: Verguld
- Stroomverbruik - 2_geleiders [mA]: 3,6...21
- Stroomverbruik - 3_geleiders [mA]: < 45
- Temperatuurcoëfficiënt nulpunt: < ± 0,05; (0...70 °C)
- Temperatuurcoëfficiënt: < ± 0,15; (0...70 °C)
- Bestand tegen overbelasting: Ja
- Vacuümbestendigheid [mbar]: -1000
- Bescherming tegen verkeerde polariteit: ja
- Watchdog geïntegreerd: Ja
- Materialen in contact met het medium: Keramiek (99,9% Al2O3); 1.4435 (roestvrij staal / 316L); oppervlaktekwaliteit: RA < 0,4 / Rz 4; PTFE
- Soortnaam
Druksensor
- Type
PI2898
- Aansluiting
M12
- Uitvoering
Relatieve druk
- Response-tijd
3 ms
- Uitgangen
PNP
NPN
- Uitgangssignaal (min.)
4 mA
- Uitgangssignaal (max.)
20 mA
- Interfaces
IO-Link
- Nauwkeurigheid
0.2 %
- Meetbereik (druk) (min.)
-1.24 kPa
- Meetbereik (druk) (max.)
25 kPa
- Meetbereik (druk)
-1.24 kPa tot 25 kPa
- Min. voedingsspanning
18 V/DC
- Max. voedingsspanning
32 V/DC
- Voedingsspanning
18 - 32 V/DC
- Voedingsstroom
45 mA
1x NC
1x NO
Analoog
- Berstdruk
3000 kPa
- Min. temperatuur
-25 °C
- Max. temperatuur
80 °C
- Gewicht
377.000 g
- Conform RoHS
Ja
- Inhoud
1 stuk(s)
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3321752 ifm Electronic Druksensor 1 stuk(s) PI2898 -1.24 kPa tot 25 kPa M12 1x NC, 1x NO, Analoog
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3321752 ifm Electronic Druksensor 1 stuk(s) PI2898 -1.24 kPa tot 25 kPa M12 1x NC, 1x NO, Analoog
Omschrijving
ifm PI2898 elektronische druksensor
