ifm Electronic Druksensor 1 stuk(s) PG2435 -100 kPa tot 400 kPa M12 1x NC, 1x NO, Analoog Single kopen ? Conrad Electronic

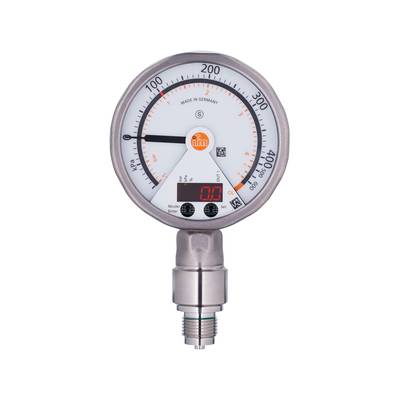

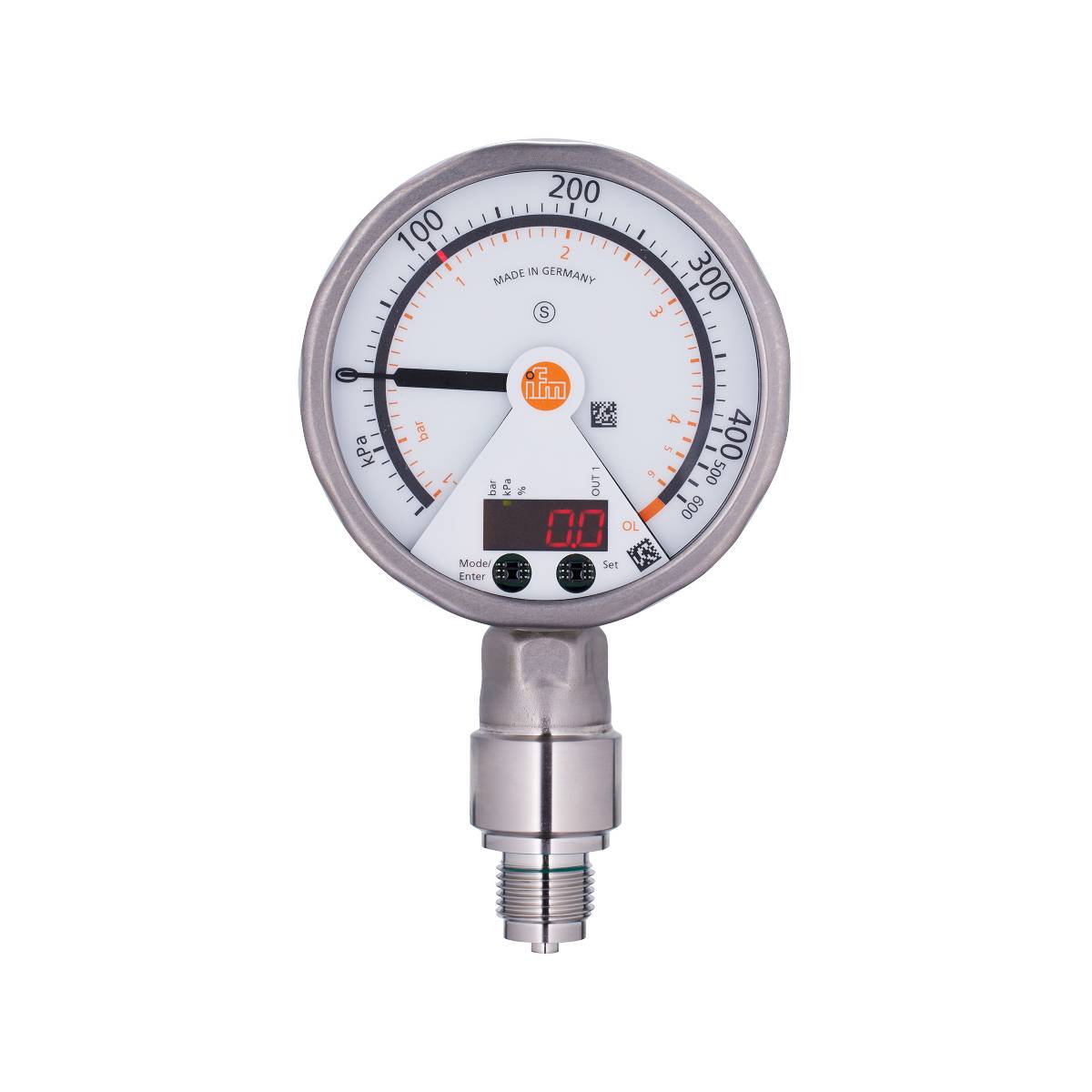

Manometer met digitale weergave, toont 0 Bar. Schaal tot 400 Bar, 'Made in Germany'. Zilveren kleur, industrieel ontwerp.

Afbeelding vergelijkbaar

Verpakkingswijze

Single

Soortnaam

Druksensor

Aansluiting

M12

Uitvoering

Relatieve druk

Meetbereik (druk) (max.)

400 kPa

Datasheet (PDF)

Leverbaar di. 13 okt.

8 Stuk(s)

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 739,67 / Stuk)

€ 739,67

excl. btw

Gratis verzending*

Slechts 8 Stuk(s) beschikbaar

Incl. 14 dagen retourrecht (30 dagen met)

Juridisch probleem melden

Highlights & Details

ifm PG2435 elektronische druksensor met analoge weergave

Analoge weergave, drukschakelaar en transmitter in één apparaat
Zeer goede afleesbaarheid, ook op grote afstand
Draaibaar display met LED-staafdiagram voor weergave van de schakelpunten
Programmeerbare schakeluitgang en schaalbare analoge uitgang
Robuuste roestvrijstalen behuizing voor gebruik in ruwe industriële omgevingen

Technische specificaties

Analoge uitgang stroom [mA]: 4...20, inverteerbaar; (schaalbaar)
Analogenpunt [bar]: 0...6,4
Analogenpunt [kPa]: 0...640
Analoog startpunt [bar]: -1...5,4
Analoog startpunt [kPa]: -100...540
Reactietijd [ms]: < 9
Aantal analoge uitgangen: 1
Aantal digitale uitgangen: 1
Aantal in- en uitgangen: Aantal digitale uitgangen: 1; aantal analoge uitgangen: 1
Weergave: Weergave-eenheid: 2 x LED, groen; schakeltoestand: LED, geel; schakelpunten: LED-ring, rood; functieweergave: alfanumeriek display, rood 4-cijferig; meetwaarden: analoge weergave, 0...350° draaibaar, wijzer in stroomloze toestand niet zichtbaar; meetwaarden: alfanumeriek display, rood 4-cijferig
Karakteristiek afwijking: < ± 0,25 (BFSL) / < ± 0,5 (LS); (Turn down 1:1; BFSL = best Fit Straight Line (minitinstelling))
Schakelpuntnauwkeurigheid bereik: < ± 0,5; (Turn down 1:1)
Omgevingstemperatuur-1 [°C]: -20...80
Herhalingsnauwkeurigheid procentuele bereik: < ± 0,1; (bij temperatuurschommelingen < 10 K; Turn down 1:1)
Toepassing: Voor industrieel gebruik
Uitvoering kortsluitbeveiliging: Geklokt
Uitgangsfunctie: NO/NC; (parametreerbaar)
Uitgangssignaal: Schakelsignaal; analoog signaal; (configureerbaar)
Stand-by vertragingstijd [s]: 6
Bijzondere eigenschap: Vergulde contacten
Bedrijfsspanning [V]: 18...32 DC
Demping analoge uitgang DAA [s]: 0,01...30
Demping proceswaarde DAP [s]: 0,01...30
Permanente stroombelastbaarheid van de schakeluitgang DC [mA]: 250
Smoorelement aanwezig: nee (achteraf aan te passen)
Soort druk: Relatieve druk; vacuüm
Druksterkte [bar]: 30
Druksterkte [kPa]: 3000
Drukapparatuurrichtlijn: Goede ingenieurspraktijk; bruikbaar voor media van de vloeistofgroep 2; media van de vloeistofgroep 1 op aanvraag
Elektrische uitvoering: PNP/NPN
Uitgebreid weergavebereik max. [bar]: 6.4
Uitgebreid weergavebereik max. [kPa]: 640
Totaal aantal uitgangen: 2
Gewicht [g]: 567.400
Hysteresisvariatie: < ± 0,25; (Turn down 1:1)
In stappen van [bar]: 0,01
In stappen van [kPa]: 1
Kortsluitingsbeveiliging: ja
Opslagtemperatuur [°C]: -40...100
Langdurige stabiliteit: < ± 0,1; (Turn down 1:1; per 6 maanden)
Max. Belasting [Ω]: (UB - 10 V) / 20 mA
max. Spanningsval schakeluitgang DC [V]: 2
Media: Vloeibare en gasvormige media
Mediumtemperatuur [°C]: -25...80
Meetbereik [bar]: -1...4
Meetbereik [kPa]: -100...400
Min. Barstdruk [bar]: 100
Min. Drukcycli: 100 miljoen
Min. ISOLATIEWEERSTAND [MΩ]: 100; (500 V DC)
TTF: 97
Procesaansluiting: Schroefdraadaansluiting G 1/2 buitendraad
Terugschakelpunt RP [bar]: -1...6,38
Terugschakelpunt RP [kPa]: -100...638
Schakelfrequentie DC [Hz]: 75
Schakelpunt SP [bar]: -0,98...6,4
Schakelpunt SP [kPa]: -98...640
BESCHERMINGSKLASSE IP 67; IP 69K
Beschermingsklasse: III
Schaalverdeling aanwezig: Ja
Stapresponstijd analoge uitgang [ms]: 28
Stekkerverbinding: Pinlay-out: 0001 - stekkerverbinding: 1 x M12; codering: A; contacten: Verguld
Stroomverbruik [mA]: < 70; (24 V)
Temperatuurcoëfficiënt nulpunt: < ± 0,2; (0...70 °C)
Temperatuurcoëfficiënt: < ± 0,2; (0...70 °C)
Bestand tegen overbelasting: Ja
Bescherming tegen verkeerde polariteit: ja
Watchdog geïntegreerd: Ja
Materialen in contact met het medium: Al2O3 (keramiek); FKM; 1.4404 (roestvrij staal / 316L)

: Single

Soortnaam: Druksensor

Type: PG2435

Aansluiting: M12

Uitvoering: Relatieve druk

Uitgangen: PNP
NPN

Uitgangssignaal (min.): 4 mA

Uitgangssignaal (max.): 20 mA

Interfaces: M12-bus

Meetbereik (druk) (min.): -100 kPa

Meetbereik (druk) (max.): 400 kPa

Meetbereik (druk): -100 kPa tot 400 kPa

Min. voedingsspanning: 18 V/DC

Max. voedingsspanning: 32 V/DC

Voedingsspanning: 18 - 32 V/DC

: 1x NC
1x NO
Analoog

Berstdruk: 100 bar

Slangaansluiting: G1/2 buitendraad

Min. temperatuur: -20 °C

Max. temperatuur: 80 °C

Gewicht: 567.400 g

Conform RoHS: Ja

Inhoud: 1 stuk(s)
