ifm Electronic AL2205 AL2205 I/O-module M12-stekker Aantal digitale uitgangen: 16 Aantal digitale ingangen: 16 Aantal an kopen ? Conrad Electronic

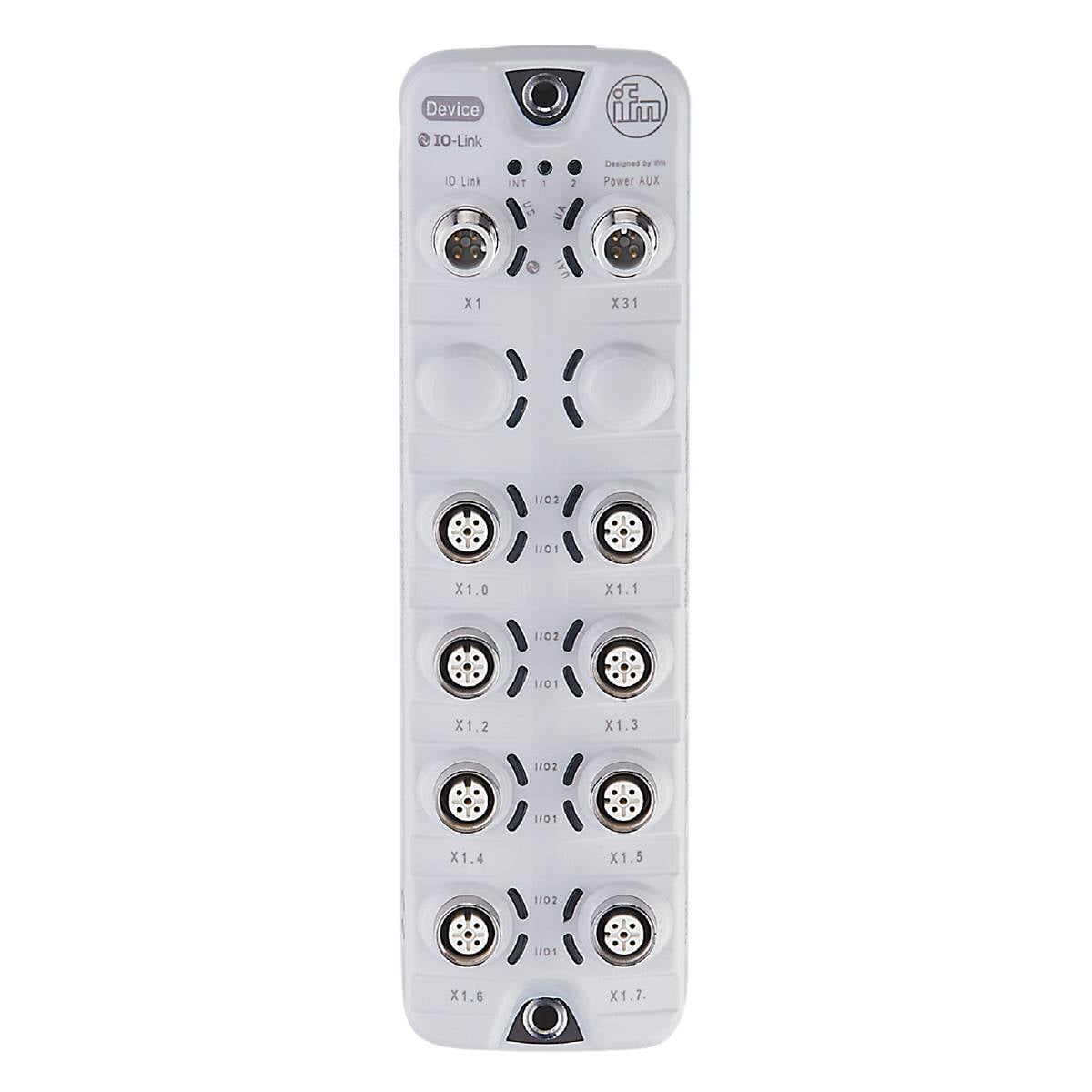

Een rechthoekig elektronisch apparaat met meerdere ronde stekkerverbindingen en opschriften voor verschillende aansluitingen. Het is waarschijnlijk een verdeler voor elektronische signalen.

Afbeelding vergelijkbaar

Soortnaam

I/O-module

Interfaces

M12-stekker

Type

AL2205

Aantal analoge ingangen

Aantal digitale ingangen

Datasheet (PDF)

Leverbaar wo. 30 sep.

Nieuw

Alle facturen van derden komen nu rechtstreeks van Conrad.

Aantal

Stuk(s)

Totaal (€ 453,72 / Stuk)

€ 453,72

excl. btw

Gratis verzending*

Inclusief 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

ifm AL2205 IO-Link-ingangs-/uitgangsmodule

Verschillende digitale en analoge in-/uitgangsfuncties voor IO-Link-communicatie in slechts één module
8 onafhankelijk van elkaar parametreerbare I/O-poorten
Galvanische scheiding van hulpspanning en IO-Link
Digitaal ingangsfilter, Performance Line-variant met max. 1,8 A uitgangsstroom
Uitbreiding van IO-Link Master met extra in- en uitgangen

Technische specificaties

Afmetingen [mm]: 26 x 59,3 x 208
Actuatorvoeding van de uitgangen: AUX (UA)
Analoge ingang spanning [V]: 0...10
Analoge ingang stroom [mA]: 4...20
Aantal analoge ingangen: 8; (configureerbaar stroom-/spanningsingang)
Aantal digitale uitgangen: 16; (configureerbaar)
Aantal digitale ingangen: 16; (configureerbaar)
Aantal in- en uitgangen: Aantal digitale ingangen: 16; aantal analoge ingangen: 8; aantal digitale uitgangen: 16
Weergave: Werking: 1 x LED, groen; fout: 1 x LED, rood; functie: 1 x LED, geel
IO-Link Revision: 1.1
SDCI-norm Master: IEC 61131-9
Overdrachtstype IO-Link: COM3 (230,4 kBaud)
Omgevingstemperatuur-1 [°C]: -25...60
Aanhaalmoment [Nm]: < 0,8
Resolutie analoge ingang: 16 bit
Benodigde masterpoortklasse: A
Bedrijfsspanning [V]: 18...30 DC
Ingangsschakeling digitale ingangen: PNP; (type 3 (IEC 61131-2))
Ingangsstroom High [mA]: 2...15
Ingangsstroom low [mA]: 0...1,5
Totaal aantal in- en uitgangen: 16; (configureerbaar)
Gewicht [g]: 407.000
Communicatie-interface: IO-Link
Kortsluitingsbeveiliging: ja
Opslagtemperatuur [°C]: -25...70
Max. Hoogte boven NN [m]: 2000
Max. Stroomverbruik uit extra voeding [mA]: 4000; (UA; UAI: 400)
Max. Toelaatbare relatieve luchtvochtigheid (%): 90
Min. Procescyclustijd [ms]: 4
MTTF: 46
Schakelniveau High [V]: 11...28
Schakelniveau laag [V]: 0...5
Beschermingsklasse IP 65; IP 67; IP 69K; (gebruik met roestvrijstalen afsluitdoppen: IP 69K)
Beschermingsklasse (NEMA 250): 6P
Beschermingsklasse: III
Sensorvoeding van de ingangen: AUX (UA, UAI)
SIO-modus: nee
Voedingsspanning [V]: 18...30
Stekkerverbinding: Ingangen/uitgangen - pinlay-out: 0017 - stekkerverbinding: 8 x M12; codering: A; afdichting: EPDM/IO-Link - pinlay-out: 0001 - stekkerverbinding: 1 x M12; codering: A/AUX - pinlay-out: 0001 - stekkerverbinding: 1 x M12; codering: A
Stroomverbruik [mA]: 100; (US)
Stroombelastbaarheid uitgangen totaal [A]: 3,6; (stroombelastbaarheid per segment: 1800 m)
Stroombelastbaarheid per uitgang [mA]: 1800
Verontreinigingsgraad: 2
Materiaal afdichting: EPDM
Extra voeding [V]: 18...30 DC; (UA UAI)
